Elica intubata EDF

Salve a tutti,
come da titolo, vorrei cimentarmi nella comprensione di come funziona una elica intubata e nel come costruirla una.

Ho creato un paio di prototipi con la mia stampante 3D, ma i risultati ottenuti sono davvero ridicoli .

Inserisco il video del mio piccolo prototipo:
Test 01

si vede che avvicinando la mano, la ventola va in risucchio e quindi inizia a muoversi.

Sto cercando documentazione in giro ma non trovo moltissimo, ho trovato qualcosa riguardante a dei calcolo matematici generici sulle eliche, ma non molto altro, probabilmente non so nemmeno se esistono termini precisi per cercare documentazione.

Ho capito che la mia ventola ha sicuramente un pessimo profilo alare, ma prima di ridisegnarlo vorrei capire se posso applicare metodo alla sua creazione.

Non sono un ingegnere, sono un tecnico, per cui la matematica la mastico quel che basta, spero che questo non mi limiti a tal punto da dover abbandonare l'idea di autocrearmi un prototipo ben fatto.

Grazie a chiunque voglia dare un contributo.
Xamar non è collegato   Rispondi citando
Vecchio 07 settembre 19, 11:40   #2 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 12.363

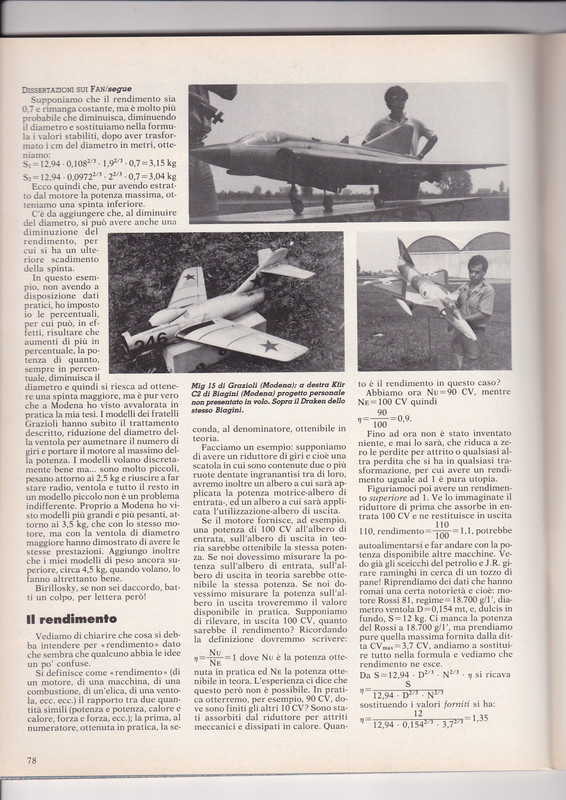

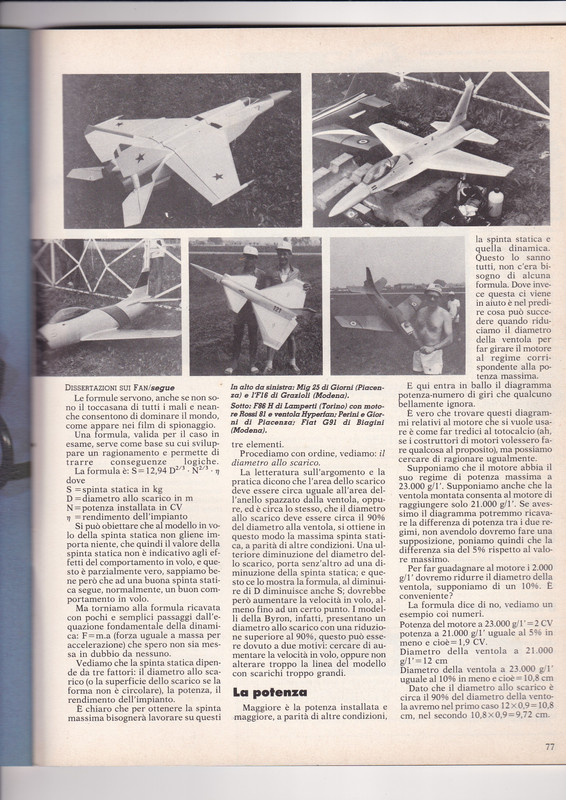

Sono andato a recuperare un articolo che avevo scritto per Eco Model e che fu pubblicato nel Marzo 1984 ( ) , credo che, nonostante abbia compiuto 35 anni, possa esserti lo stesso utile.
