Vecchio 01 maggio 19, 19:38   #1 (permalink)  Top
User

Data registr.: 17-01-2018
Residenza: udine
Messaggi: 25
Lightbulb Accoppiamento motore brushless turbina jet

Buon pomeriggio a tutti,
Premetto che sono nuovo del settore e cerco qualche consiglio da persone più esperte di me.
Sto cercando aiuto per ultimare il progetto di costruire una turbina jet assiale a gas completamente homemade. Ho già ultimato ed assemblato l’intera struttura (due stadi di compressore assiale e due stadi di turbina), tuttavia mi manca il giusto motore per avviare il ciclo.
Premetto anche che di elettronica e motori da modellismo, purtroppo ne so poco, vi prego dunque di non dare nulla per scontato.

La trasmissione sarà assiale rigida (possibilità di modifica).
Coppia resistiva misurata = 0,0215 Nm

Possiedo un motore brushless modello H2836 che ho provato ad installare alimentandolo con un’accoppiata da 6 pile stilo al litio da 3.7V e 2600mA, poste in due pacchi in serie da 3 in parallelo (per un totale di 7.4V e 7800mA) più una ESC da 30A ed un CCPM servo consistency master.
Purtroppo non ha funzionato in quanto il motore fa degli stridii orribili e non riesce a far girare l’asse.

A questo punto vi chiedo, mi servirebbe un motore brushless che sia in grado di avere abbastanza coppia motrice, ma anche abbastanza rpm (il più possibile) da poter essere accoppiato al mio carico.
Che modelli suggerite?
L’alimentazione che possiedo è sufficiente?
Che tipo di ESC richiede?
Il CCPM servo consistency master è la componente adeguata? (Questo lo chiedo perché possiedo anche un ESC da 40A, ma quando ho provato a collegarlo allo stesso pacco di alimentazione non ha neanche acceso i led del CCPM. Sospetto sia non funzionante, ma onestamente potrebbe esserci qualche accoppiamento sbagliato che ignoro)

Ringrazio anticipatamente!
Ciao
luis90 non è collegato   Rispondi citando
Vecchio 02 maggio 19, 12:47   #2 (permalink)  Top
User

L'avatar di filo77

Data registr.: 18-03-2010
Residenza: Krimini
Messaggi: 879
Se inserisci qualche foto o link di quello che hai ti possiamo aiutare meglio.
Se il motore fa qualche rumore strano o manca una fase oppure il regolatore non riconosce il segnale di comando,emettendo sibili strani.
filo77 non è collegato   Rispondi citando
Vecchio 03 maggio 19, 16:21   #3 (permalink)  Top
User

Data registr.: 17-01-2018
Residenza: udine
Messaggi: 25
Innanzi tutto ringrazio per la tempestiva risposta.

In realtà il motore funziona bene se applicato a un carico piccolo, in fatti emette il giusto numero di suoni e ruota correttamente anche a velocità elevate; il problema nasce accoppiandolo con il carico dell’asse della turbina, infatti, in questo caso, dopo non più di un paio di giri si blocca emettendo stridori orribili (sembrerebbe evidente che sia troppo sottopotenziato e faccia effettivamente fatica a far girare l’asse).

In effetti, essendo un progetto completamente handmade e per quanto abbia fatto tutto il possibile per centrare e calibrare l’asse, è inevitabile la presenza di imperfezioni di centratura che sommato all’inerzia dei rotori (non trascurabile essendo di acciaio 1mm per compressore e 1,5mm per turbina) crea una coppia resistiva a mio dire abbastanza elevata (CR~0,025 Nm).

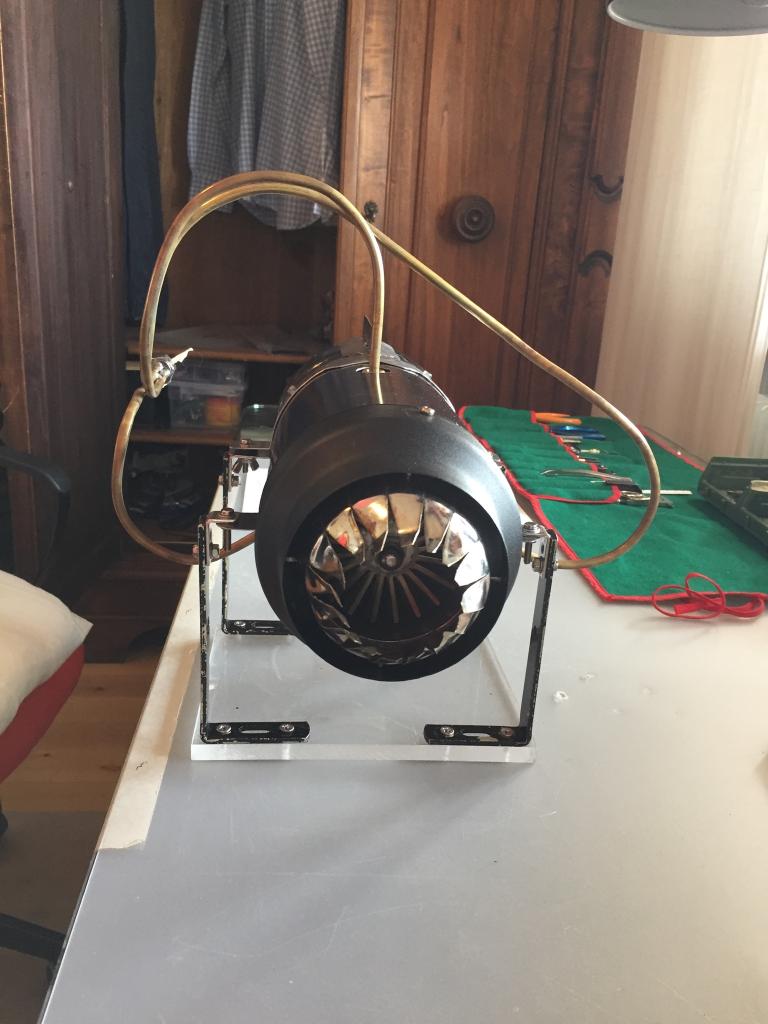

Allego sotto qualche foto del progetto:
Icone allegate
Accoppiamento motore brushless turbina jet-95bbc42b-87de-47d3-867b-df1acfb83b18.jpg   Accoppiamento motore brushless turbina jet-f6cab286-ecdc-4ecf-8ccc-a866154cd648.jpg   Accoppiamento motore brushless turbina jet-98ed7b2a-6461-4549-a8a3-9fdda28653ff.jpg   Accoppiamento motore brushless turbina jet-0d1f4259-692e-4e0c-9644-558590d86152.jpg   Accoppiamento motore brushless turbina jet-889af201-a2a9-4cd4-bc11-065f138fb01c.jpg

luis90 non è collegato   Rispondi citando
Vecchio 03 maggio 19, 16:31   #4 (permalink)  Top
User

Data registr.: 17-01-2018
Residenza: udine
Messaggi: 25
In aggiunta, vi allego sotto le foto delle componenti elettroniche che possiedo.

- ESC da 30A
- ESC da 40A
- CCPM servo consistency master
- 6x batterie litio 3.7V 2600mA

Riprendo la domanda iniziale per chiedere a voi esperti quale possibile motore potreste consigliarmi che abbia sufficiente Coppia, ma anche numero di giri abbastanza elevato, da poter essere accoppiato a tale carico?

Grazie mille ancora
Icone allegate
Accoppiamento motore brushless turbina jet-43b7e6f4-be19-4d17-b7f0-558ec1bfd2f3.jpg   Accoppiamento motore brushless turbina jet-841831c2-f46d-41f8-ab6d-7b9242835167.jpg   Accoppiamento motore brushless turbina jet-235fadaa-91a0-44f7-b0e9-55fa197f6c41.jpg   Accoppiamento motore brushless turbina jet-c2e5113c-6747-4cd3-af01-2d26c0020000.jpg   Accoppiamento motore brushless turbina jet-f7903c24-db3b-444d-8763-dc4630ac03b2.jpeg

luis90 non è collegato   Rispondi citando
Vecchio 08 maggio 19, 19:40   #5 (permalink)  Top
User

Data registr.: 17-01-2018
Residenza: udine
Messaggi: 25
Scusate se riprendo la conversazione, ma speravo di sollecitare qualche consiglio!

Grazie di nuovo a tutti
luis90 non è collegato   Rispondi citando
Vecchio 14 maggio 19, 16:01   #6 (permalink)  Top
User

L'avatar di filo77

Data registr.: 18-03-2010
Residenza: Krimini
Messaggi: 879
Secondo me a sto punto devi aumentare le potenze di tutti i componenti.
Proverei con motori e regolatori-esc che reggiano assorbimento molto elevati sul ordine di 80-90 ampere inoltre sceglierei motori a cassa rotante tipo quello in tuo possesso e con relativamente pochi giri/volt (kv),un buon sito dove cercare a prezzi contenuti è "hobbyking.com" che ha il magazzino anche in Europa oltre che in Cina
filo77 non è collegato   Rispondi citando
Vecchio 14 maggio 19, 17:39   #7 (permalink)  Top
User

Data registr.: 17-01-2018
Residenza: udine
Messaggi: 25
Si, pensavo anche io la stessa cosa. Ringrazio per il consiglio.
Potresti consigliarmi un range di kV e specifiche che secondo te potrebbe essere adatto?
Tanto per avere qualche riferimento.

Grazie ancora.
luis90 non è collegato   Rispondi citando
Vecchio 14 maggio 19, 17:43   #8 (permalink)  Top
User

L'avatar di pollovolante

Data registr.: 07-09-2007
Residenza: BUSTO ARSIZIO
Messaggi: 2.880
Ciao,curiosità ,ma poi come accoppi il motore di avviamento all'asse della turbina?
Hai bilanciato bene tutto vero che con i giri che dovrebbe fare rischi che si spacchi tutto.
__________________
Scegli il lato oscuro della forza...vieni al campo volo
pollovolante non è collegato   Rispondi citando
Vecchio 14 maggio 19, 18:51   #9 (permalink)  Top
User

Data registr.: 17-01-2018
Residenza: udine
Messaggi: 25
L’accoppiamento sarebbe diretto tramite trasmissione assiale. Sto valutando anche ipotesi di fare trasmissione con cinghia per evitare quanto più possibile eccentricità della trasmissione (anche questa fatta a mano).

Purtroppo ne sono consapevole, ma ho cercato di equilibrare e bilanciare quanto più possibile.

Grazie ragazzi
luis90 non è collegato   Rispondi citando
Vecchio 14 maggio 19, 20:54   #10 (permalink)  Top
User

Data registr.: 10-10-2007
Residenza: Guidonia
Messaggi: 498
potresti prendere un inrunner con riduttore e risolveristi il problema di coppia elevata che ti serve. Scusa ma quell'albero filettato cosa sarebbe, a cosa é ancorato? mi auguro non sia l'asse della turbina
__________________
Circolo Aeromodellisti Guidonia "A.Ferrarese
diego80 non è collegato   Rispondi citando
