Una Phigit-Sannita in depron e/o derivazioni varie

[inquisitore]

Originalmente inviato da claudio v

Cioa,
Il boma della randa si trova a 5-6 cm sopra la coperta e da li` partono le quote del disegno scaricabile.
Le foto della penna dell'albero sono presenti e scaricabili, le sartie non sono indispensabili, comunque un forellino da 1 mm nell'albero di cabonio da 6 (parete 1 mm) non lo indebolisce particolarmente: fai passare un filo di acciaio da 1 mm su cui infili i tubini da 2mm esterno che sono le crocette (e` un metodo similare a quello che usano la maggior parte delle IOM)

Ciao ragazzi ho colato il gesso, vediamo che succede fra un paio di giorni, quando tolgo il master.

Altra questioncina.. come fissate voi la penna d'albero?
Qui nella foto mi sembra di capire che:
- sia lunga 6/7 cm
- sia fissata sui 2/3 per il paterazzo

Noto pero' che lo strallo (sempre che sia il termine giusto.. , in pratica intendo il cavo che tiene il fiocco verso prua) non è fissato all'estremità della penna (ossia all'estremità opposta rispetto dove arriva il paterazzo) ma verso il punto della stessa in cui si aggancia l'albero.
Non riesco quindi a comprendere come sia compensato il carico del paterazzo sulla penna.. e come faccia a non piegarsi verso il basso..

[claudio v]

Originalmente inviato da inquisitore

....
Altra questioncina.. come fissate voi la penna d'albero?
Qui nella foto mi sembra di capire che:
- sia lunga 6/7 cm
- sia fissata sui 2/3 per il paterazzo
...
Non riesco quindi a comprendere come sia compensato il carico del paterazzo sulla penna.. e come faccia a non piegarsi verso il basso..

La penna, cioè il buttafuori del paterazzo, è lunga circa 6-7 cm dietro l'albero e 3 cm davanti.

Era stata lasciata un po' più lunga davanti non per compensare la trazione del paterazzo, ma semplicemente per permettere di fare all'occorrenza un fiocco attaccato un po' più avanti e un po' più largo.

L'albero è un tubo da 6 mm di carbone, il buttafuori in piattina di carbone 5 x 1 mm.
Il tubo dell'albero ha un intaglio verticale profondo circa 6 mm e largo 1 fatto con il disco diamantato del dremel.
La piattina è incastrata è incollata con cianoacrilica densa
Il tutto è legato/avvolto con del filo di spectra, kevlar o similare: va bene anche del filo robusto di dacron, quello che nelle velerie vere si usa per cucire le vele.
Finita la legatura una goccia di ciano fluida blocca il tutto in un corpo unico.
Ciao

p.s. Scusami la battuta, ma non ho capito perchè ti sei fatto "nu mazzo tanto" per fare il master del bulbo con un pezzo di legno e la levigatrice...

Un mezzo bulbetto in polistirolo estruso si modella in circa 10 minuti senza nessuna fatica, come ti avevo scritto qui
http://www.baronerosso.it/forum/navi...ml#post2203979

Poi se si vuole risolvere il problema con bulb calc che non fa bulbi da 900 grammi, c'è uan soluzione semplicissima
Se si vuole giocare un po' con la matematica e la fotocopiatrice basta scalare il disegno rimpicciolendolo: basta ricordarsi che il fattore scala dei volumi è ^3
esempio:
progetto un bulbo da 1,5 Kg e en stampo il disegno ma ne ho bisogno uno da 1 kg:
Fattore di scala del peso: 1/1,5 =0,666
Radice cubica di 0,666 = 0,87

Imposto sulla fotocopiatrice una copia all'87% del disegno del bulbo da 1,5 Kg e ottengo il disegno di quello da 1 kg.
Super facile

Oppure faccio uno stampino femmina ricavato dal disegno del mezzo bulbo da 1,5 KG, non faccio nessun conto e fondo solo mezzo Kg di piombo o poco più.

Metto lo stampo in piano e poi ci colo dentro il mio mezzo Kg di piombo.
Faccio l'altra metà allo stesso modo e ho il mio bulbo da 1 kg circa: poi due colpi di raspa e una carteggiata e il giochino è fatto: verà un po' più schaicciato rispetto a una sezione tonda, ma non è nemmeno detto che vada peggio.

In ogni caso un minimo di aggiustamento si fa anche su un bulbo stampato la peso giusto e quindi una grattatina gliela dovremo comunque dare.
Ciao ciao

[inquisitore]

Originalmente inviato da claudio v

La penna, cioè il buttafuori del paterazzo, è lunga circa 6-7 cm dietro l'albero e 3 cm davanti.

Era stata lasciata un po' più lunga davanti non per compensare la trazione del paterazzo, ma semplicemente per permettere di fare all'occorrenza un fiocco attaccato un po' più avanti e un po' più largo.

L'albero è un tubo da 6 mm di carbone, il buttafuori in piattina di carbone 5 x 1 mm.
Il tubo dell'albero ha un intaglio verticale profondo circa 6 mm e largo 1 fatto con il disco diamantato del dremel.
La piattina è incastrata è incollata con cianoacrilica densa
Il tutto è legato/avvolto con del filo di spectra, kevlar o similare: va bene anche del filo robusto di dacron, quello che nelle velerie vere si usa per cucire le vele.
Finita la legatura una goccia di ciano fluida blocca il tutto in un corpo unico.
Ciao

Grazie Claudio, sei sempre molto disponibile!! Tutto chiaro

Originalmente inviato da claudio v

p.s. Scusami la battuta, ma non ho capito perchè ti sei fatto "nu mazzo tanto" per fare il master del bulbo con un pezzo di legno e la levigatrice...

Un mezzo bulbetto in polistirolo estruso si modella in circa 10 minuti senza nessuna fatica, come ti avevo scritto qui
http://www.baronerosso.it/forum/navi...ml#post2203979

Ovviamente ho letto tutti i tuoi post piu volte.. il problema era che non avevo l'espanso e non l'ho trovato dopo aver visitato 2/3 tra negozi e brico.. era venerdi tardo pomeriggio e quindi ho usato un legno che ho trasformato.. tipo pinocchio

Ma l'albero come è vincolato? Cioè, come fa a non girare su se stesso (nel tubo che lo ospita nella triangolazione)?
Lo ferma (e non lo fa ruotare su se stesso) la penna stessa che non ruota in quanto fissata a prua (paterazzo) e poppa (strallo) e che si incastra nell'intaglio verticale dell'albero?
Oppure hai qualche vite passante tubo/albero.... sai com'è non verrei indebolire troppo l'albero da 6mm con un ulteriore foro (oltre a quelli per le crocette).

Grazie e ciao

PS: qui trovate (album) lo "stato avanzamento lavori" oltre alle foto del mio amato laboratorio (leggasi "cantina". Piccolissimo, ma fornitissimo e che ahimè dovro' abbandonare a fine mese in quanto proprio venerdi (prima "dell'attività bulbeccia"..) ho firmato il rogito per il cambio abitazione... Mi piange il cuore...

[traunfly]

Ciao Claudio,
desidero avere un paio di delucidazioni in merito alla Easy Sail:
1) Triangolone: la base di detto triangolo( quella verso la coperta) è rettangolare o trapezoidale per meglio interfacciarsi con lo scafo ?
2) Deriva; nel caso di deriva non rimovibile nello scafo entra solo il tubo di carbonio o anche parte della lama (non sono sicuro che si chiami così)?

Ti ringrazio
Maurizio

[claudio v]

Originalmente inviato da traunfly

Ciao Claudio,
desidero avere un paio di delucidazioni in merito alla Easy Sail:
1) Triangolone: la base di detto triangolo( quella verso la coperta) è rettangolare o trapezoidale per meglio interfacciarsi con lo scafo ?
2) Deriva; nel caso di deriva non rimovibile nello scafo entra solo il tubo di carbonio o anche parte della lama (non sono sicuro che si chiami così)?

Ti ringrazio
Maurizio

Ciao Maurizio,
ho spostato qui il tuo post perché la discussione della Easysail è questa e vorrei tenere tutto assieme l’argomento.

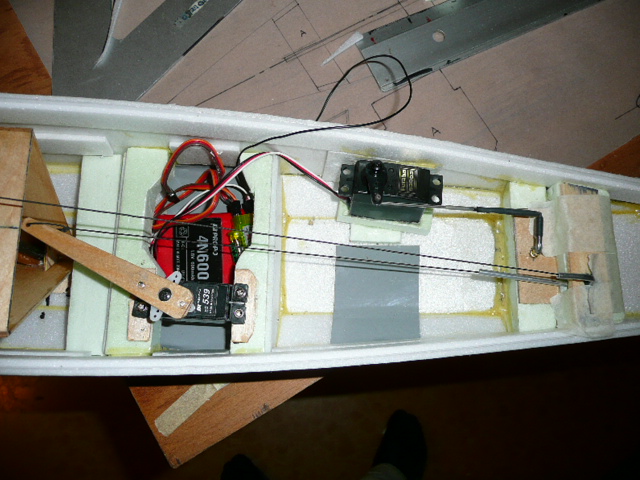

Prima di tutto il triangolone: è composto da tutti lati rettangolari come da disegno e foto allegate ai vari post in modo da essere facile da costruire come vedi
in questa sequenza di costruzione







a questo punto devi infilare nel triangolone il longherone della deriva e il tubo dell'albero facendo tutti gli allineamenti con cura come descritto nel post dedicato, vedi:
http://www.baronerosso.it/forum/navi...ml#post1353827 e relativo allegato
http://www.baronerosso.it/forum/atta...ssemblaggi.zip



Come vedi, sotto al triangolone è incollato un altro sfrido di compensato largo circa 4 cm e spessorato davanti in modo da poggiare parallelo al fondo dello scafo: se vedi il disegno, il triangolane è parallelo alla coperta che gli si incolla sopra e quindi non può essere parallelo al fondo dello scafo senza adeguato spessoramento anteriore (3-4 mm). Dato che la mia era fatta in depron da 3, quello permetteva un più agevole maneggio della barca tenendola in mano appoggiata sul fondo dello scafo. Probabilmente facendola in depron da 6 mm può non servire, ma per il peso aggiunto minimo, non guasta metterlo.


Per la deriva: la deriva della Easysail non è smontabile per semplicità costruttiva ed è in depron, attaccata fuori dello scafo; l’unica cosa che entra nello scafo è il tubo di carbonio che fa da longherone e il il suo rinforzo antitorsione, cioè il secondo spezzone di tubo incollato davanti al tubo principale e legato ad esso come vedi descritto nella citazione qui sopra e nelle foto allegate ai vari post.
Essendo la deriva in depron non ha alcun senso farla entrare nello scafo, basta incollarla al longherone e allo scafo stesso e poi rivestirla di acetato per conferirle maggiore robustezza in modo da poter maneggiare la barca tenendola per la deriva




In questo ci sono descritti alcuni dettagli utili

Originalmente inviato da claudio v

…..

Ultimi aggiornamenti prima del completamento.

Come avevo anticipato nel we ho fatto ben poco. Ho comunque verificato la rigidezza a torsione del tubo di Carbonio da 6 mm con attaccato il bulbetto da 850 grammi e … non mi è piaciuto molto: un po’ muove. Il tubo é laminato/avvolto con un angolo delle fibre molto piccolo rispetto alla lunghezza, per cui tiene molto bene a flessione e molto male a torsione. Potrebbe anche funzionare, ma se torcesse meno sarebbe meglio.
Così ho fatto qualche piccola modifica. Prima di tutto per evitare che una possibile torsione potesse scollarlo dal triangolone nello scafo, gliene ho messo uno sfrido di una decina di cm piantato davanti sull’asse della barca e legato con un filo da pesca e qualche goccia di ciano. Così facendo ho ridotto moltissimo anche la flessibilità nel senso prua-poppa e raddoppiato la rigidezza a flessione laterale all’attacco della deriva, il punto più sollecitato.

Poi, per rendere la deriva e il timone più solidi, ho cercato un foglio di prodotto plastico low cost e di facile reperibilità da usare come rivestimento incollato sul longherone +parte in espanso e ho trovato in cartoleria dei fogli formato A4 di acetato.
È sottile, è morbido, si incolla bene con l’UHU Poor e non patisce l’acqua… però è un po’ caro: costa circa 0,30 Euro a foglio
Con un foglio A4 si riveste deriva e timone e se ne avanza un po’.
In alternativa tra i materiali di recupero potrebbero andare bene le vecchie slide per i proiettori delle lavagne luminose, la vinilite da lucidi spessa, il lexan da 2-3 decimi etc.

in allegato uno zip dei particolari sopra citati.
Ciao

In questo allegato al post sopraccitato vedi bene come è fatta la deriva e il suo longherone

http://www.baronerosso.it/forum/atta...ra-coperta.zip

qui qualche altro dettaglio del triangolone con il tubo di rinforzo aggiunto incollato e legato




della deriva




Nel mio bulbo ho fatto un foro per il passaggio del tubo principale e per il tubetto spina che era un altro sfrido di tubo lungo 4 o 5 cm incollato e legato davanti al longherone che si piantava nel bulbo sempre per ridurre le sollecitazioni a torsione dell'incollaggio tra piombo e tubo in carbonio.

Spero ora sia abbastanza chiaro il principio costruttivo dell'assieme.
ciao

[traunfly]

Ciao Claudio,
grazie mille per la tempestiva e dettagliata risposta. In effetti mi erano sfuggiti alcuni particolari costruttivi. Ora mi leggerò e stamperò tutti i post relativi.
Cari saluti
Maurizio

[claudio v]

Originalmente inviato da traunfly

...Ora mi leggerò e stamperò tutti i post relativi.
Cari saluti
Maurizio

Buon lavoro e quando vuoi postaci qui qualche immagine della tua in costruzione così ingrandiamo la famiglia delle Easysail.

[traunfly]

Rieccomi.
dall'immagine che allego mi sembra che il triangolone, pur dotato di basetta 10x 4, sia ben al di sotto del livello di coperta. Cosa che in effetti succede anche a me, al punto che mi vedo costretto a spessorare sotto al triangolo di 1 cm abbondante. Non è che ho sbagliato le misure della barca?
Attendo lumi. Scusami
Saluti cordiali
Maurizio

[unaltravolta]

Buona sera a tutti ho provato a chiamare td Modell di Bologna e il tizio che risponde non sa darmi nessuna informazione sui modelli
Dice che non si occupa più di modellismo
Qualcuno sa dirmi chi produce adesso la axiom classe 1 m
Grazie

[eupon]

nessuno!!!
Lui era il produttore e ora non lo fa più…il progetto della barca naturalmente è il suo.

comunque questo è il topic sbagliato
