AIUTO URGENTE!! errore Artcam pro..

[fabionet31]

Ciao a tutti,

purtroppo devo consegnare dei lavoretti per sabato e non capisco perchè artcam pro quanfo gli faccio realizzare il tollpath mi da gli errori che ho allegato.

ho provato i seguenti comandi di Autocad:

• Converti
• Editpl -> Polilinee -> Chiudi
• esplodi

nulla da fare... ho ridisegnato d acapo i pezzi... qualcuno si è sistemato ma gli altri no! in Artcam ho provato group vector... e merge vector ma nulla da fare!

Aiutatemi vi prego

[fabionet31]

se può essere utile allego il .dxf

[lelelodigiani]

Visto che ti serve in fretta, tieni qua.
Poi domani con calma ti spiego come metterlo a posto.

Ciao

Lele

[lelelodigiani]

E' in formato eps, importalo da Artcam come se fosse un dxf.

[akitainu]

Originalmente inviato da fabionet31

Ciao a tutti,

Aiutatemi vi prego

Scusa se non ti ho risposto, ma ultimamente il pc la sera non lo accendo, con il caldo abbandono il barone....

Lele ci gìà pensato, e io provo a dare una spiegazione.

I problemi principali, che avrai sempre specie con disegni complessi, sono:

1 - la chiusura delle linee
2 - la sovrapposizione delle linee
3 - il riconoscimento delle polilinee (chiamiamolo cosi... )

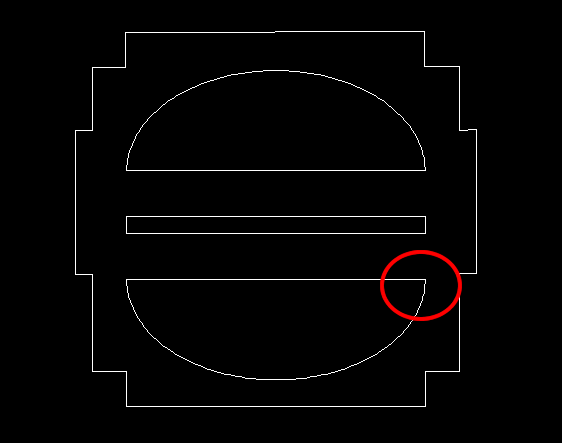

1 - La chiusura delle linee è fondamentale perchè ogni percorso deve essere perfettamente chiuso, quindi il disegno deve essere perfetto e non impreciso. con autocad, se non sei sicuro, puoi usare vari comandi, come il "cima"... lo spezza ecc... per far combaciare bene le righe.

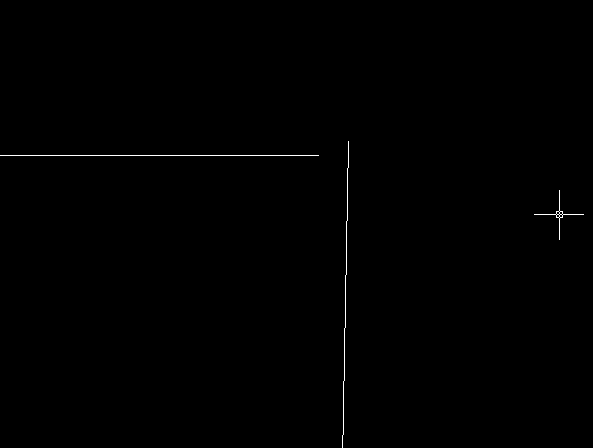

Se guardi il tuo disegno, nella seconda immagine, vedi che c'è una linea staccata....

2 - Questo è un altro caso frequente. Capita di avere una linea, perfettamente sotto ad un altra. Anche in questo caso, in cui a volte si impazzisce a cercarla, bisogna eliminarla, in quanto qualsiasi software non riesce a fare il percorso utensile.

3 - A volte mi è capitato di fare dei disegni perfetti, tutti chiusi, eppure artcam non riesce a vedermi il percorso intero. In questi casi, io procedo creando una polilinea unica oppure unendo le varie polinee in una unica... e qua ti rimando ad autocad....

questo è tutto.

Vediamo come fanno gli altri colleghi.

[fabionet31]

Grazie ragazzi siete incredibili!! vi devo una birra a testa!

ho capito perfettamente il problema ma come si sistema il disegno?

avevo già fatto il comando editpl -> Polilinee -> Chiudi

Lelelodigiani non avrai mica passato tutto il disegno angolo per angolo????

[fabionet31]

anche perchè stasera le dime ma domani le fiancate.. r già che ci sono provo a sistemare anche loro

[fabionet31]

OK Lelelodigiani funziona che è una favola !! stasera taglio le dime

una cosa come faccio a dirgli di fare prima gli interni e poi gli esterni? altrimenti si stacca il pezzo!

[lelelodigiani]

Originalmente inviato da fabionet31

OK Lelelodigiani funziona che è una favola !! stasera taglio le dime

una cosa come faccio a dirgli di fare prima gli interni e poi gli esterni? altrimenti si stacca il pezzo!

Per questo nessun problema: selezioni tutti gli interni, selezioni la profondità di taglio, l'utensile e fai calcolare il percorso utensile (che ad esempio avrai chiamato INTERNO CENTINE).
Poi rifai la stessa operazione con l'esterno delle centine, dando chiaramente un'altro nome. Adesso, quando andrai ad esportare il percorso in g-code, avrai una finestra divisa in due. A sinistra c'è l'elenco di tutti i percorsi utensile che hai creato mentre nella parte destra ci sono i percorsi utensile che andrai ad esportare. Vedrai delle frecce che ti permettono di spostare da una parte all'altra tutti i percorsi utensile, scegliendo solo quelli che ti servono, ed inoltre ti permettono di spostare in basso o in alto i percorsi, cambiando così la sequenza di esecuzione. Nel tuo caso sposterai entrambi i percorsi utensile nella parte destra, e poi farai in modo che il percorso utensile INTERNO CENTINE sia prima del'altro. Basta esportare e avrai il file pronto da portare su Mach3.
Per quello che riguarda invece il tuo file. C'erano tre punti in cui le linee non si toccavano, e la centina in basso a sinistra era fatta da due linee spezzate.
Ade sempio la prima immagine si riferisce alla centina in basso a sinistra. Come puoi vedere sembrava una linea continua ma nell'angolo inferioire destro c'era una linea per conto suo. In questo caso ho selezionato entrambe le linee ( lo si fa tenendo schiacciato il pulsante SHIFT o MAIUSCOLO, non so come lo chiami tu, quello con la freccia verso l'alto, e cliccando prima su una linea epoi sull'altra). Quando sono entrambe selezionate clicco sullo strumento JOIN VECTORS WITH COINCIDENTS START OR END POINTS ( è quello su cui è appoggiata la freccia sulla prima immagine) e unisce le due polilinee automaticamente.
Nel secondo caso, quello della centina in basso a destra, che corrisponde alla seconda foto, una linea finiva più in basso dell'altra. In questo caso ho selezionato la linea e cliccato sullo strumento CLOSE VECTORS-MOVE ENDS POINT. Ho usato questo strumento perchè le linee erano distanti meno di un decimo di millimetro, e quindi lo spostamento neanche si nota. Comunque in generale prova a usare tutti gli strumenti CLOSE VECTORS che ci sono in quella zona, almeno capisci cosa servono. A volte devi usarne uno, alle volte un'altro, ma non sono difficile da capire. Se eventualmente ti sfugge qualcosa chiedi.
Altro strumento che ti conviene provare ad usare è VECTOR DOCTOR, in vector editing. Prova, è facile da capire, altrimenti siamo sempre qua.
Alla fine ho esportato in formato eps e te l'ho postato.
Fammi sapere se ci capisci qualche cosa.
Io uso Artcam perchè lo trovo intuitivo, con Autocad non saprei dove mettere le mani, conviene che ti segua Roberto per quello.

Ciao

Lele
