Costruzione di un sensore S/PORT per RPM (arduino pro mini)

[aisalord]

Originalmente inviato da romoloman

Gli smd presentano tuttavia grossi vantaggi anche il quanto concerne le vibrazioni...
masse minori=meno forza esercitata, comunque vi assicuro che non è infattibile...
a saldare il primo ci ho messo 3 minuti. inoltre comunque mi piaceva rimanere nel footprint dell'arduino promini anche per ragioni di assemblaggio.

Ok, seguo fiducioso.

[romoloman]

Per chi ha problemi con i CS si faccia vivo....
non ve li saldo, ma appena raggiunta una configurazione decente, non ho problema a farne qualcuno in più...
Ad esempio ne ho tre della prima serie non utilizzati

[romoloman]

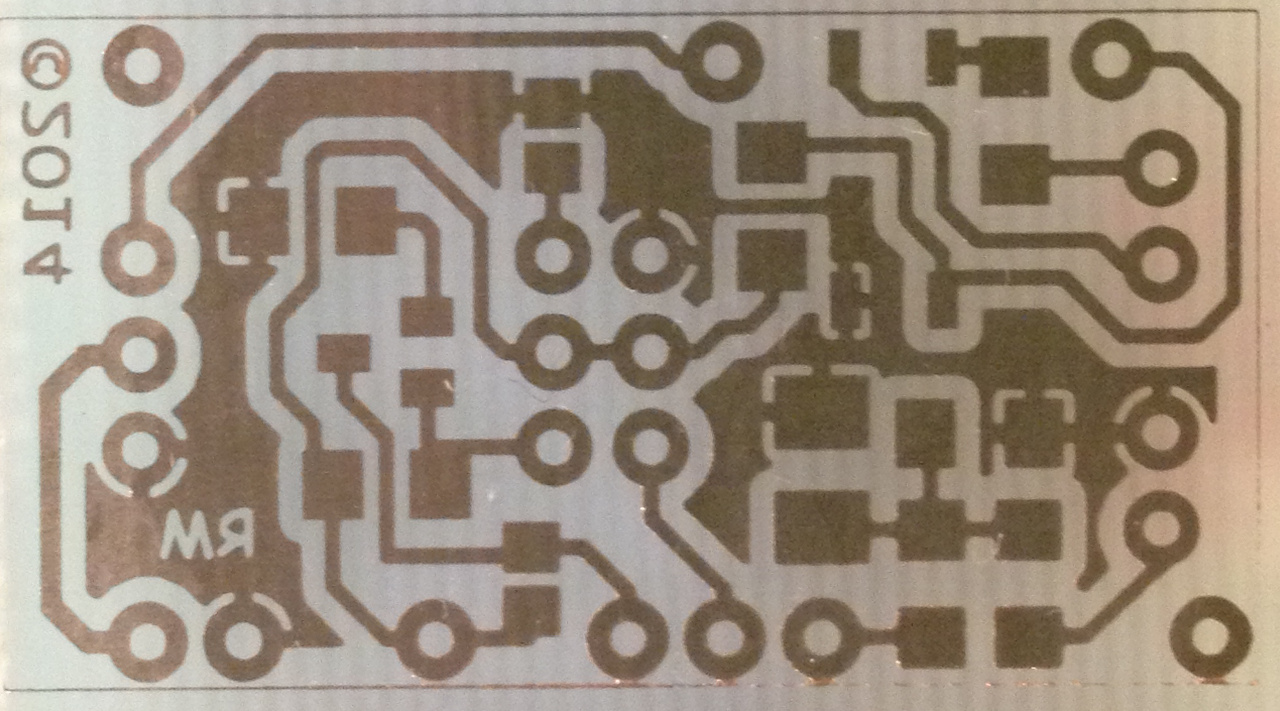

Ok verisione del CS con controllo di temperatura fatta....

Questa volta (se non avessi messo le scritte speculari) era perfetto
Ma da un punto di vista funzionale lo è.

[klamath]

Originalmente inviato da romoloman

Per chi ha problemi con i CS si faccia vivo....
non ve li saldo, ma appena raggiunta una configurazione decente, non ho problema a farne qualcuno in più...
Ad esempio ne ho tre della prima serie non utilizzati

Un pcb lo prenoto io, prima serie va bene

[Minestrone]

Originalmente inviato da klamath

Un pcb lo prenoto io, prima serie va bene

Idem

[aisalord]

Originalmente inviato da romoloman

Ok verisione del CS con controllo di temperatura fatta....

Questa volta (se non avessi messo le scritte speculari) era perfetto
Ma da un punto di vista funzionale lo è.

Beh, a quanto ne sò io il verso delle scritte è corretto in quanto devono essere leggibili dal lato CS per dare il verso esatto alla mascherina del circuito in sede di fotoincisione.
Quando sarà tutto pronto, puoi fare un minicorso per la saldatura dei componenti smd?

[romoloman]

Originalmente inviato da aisalord

Beh, a quanto ne sò io il verso delle scritte è corretto in quanto devono essere leggibili dal lato CS per dare il verso esatto alla mascherina del circuito in sede di fotoincisione.
Quando sarà tutto pronto, puoi fare un minicorso per la saldatura dei componenti smd?

Appunto, quello è il lato CS e le scritte sono rovesciate
Per il minicorso, nessun problema ma dipende molto dall'equipaggiamento che uno ha a disposizione....

Le tecniche sono diverse a seconda se uno ha o no una stazione ad aria calda, un fornetto da reflowing o un semplice saldatore a punta fine.

[aisalord]

Originalmente inviato da romoloman

Appunto, quello è il lato CS e le scritte sono rovesciate

Azzo c'hai ragione, la foto è talmente chiara che pensavo le piste fossero viste in trasparenza dal lato componenti... Comunque l'incisione di questo "batch" è perfetta!

Originalmente inviato da romoloman

Per il minicorso, nessun problema ma dipende molto dall'equipaggiamento che uno ha a disposizione....

Le tecniche sono diverse a seconda se uno ha o no una stazione ad aria calda, un fornetto da reflowing o un semplice saldatore a punta fine.

La terza che hai detto....

[romoloman]

Originalmente inviato da aisalord

La terza che hai detto....

In questo caso serve saper incollare 2 legnetti o due tubetti di carbonio per farsi uno strumentino utile... a meno che tu non sia un polpo...

Stasera cerco di fare un filmato delle 2 tecniche che uso in casa (aria calda e saldatore)

[klamath]

Io a volte ho usato uno stagnatore a gas che fa aria calda, ma con pessimi risultati, tant'è che poi ho terminato il lavoro con lo stagnatore classico, la cosa più difficile come ha detto Romolo è trovare il modo di tener fermo il componente, l ultima volta ho adottato un piccolo trucco, con l'uso di uno stuzzicadenti ho messo una goccina-ina ina , di attak sull piccolo componente, poi con molta pazienza e un paio di pinzette l ho posizionato sul pcb, e l ho stagnato...
