Strumento controllo carica residua batteria

[Naraj]

Vorrei costruirmi uno strumento per controllare la carica residua di una sola cella LiPo.
Immagino che in commercio ci sia qualcosa di simile, ma non riesco a trovarlo. Se esiste, sono sicuro che non conviene farselo.
Qualcuno ne sa qualche cosa in merito?

Grazie da Naraj.

[emipan]

Originalmente inviato da Naraj

Vorrei costruirmi uno strumento per controllare la carica residua di una sola cella LiPo.
Immagino che in commercio ci sia qualcosa di simile, ma non riesco a trovarlo. Se esiste, sono sicuro che non conviene farselo.
Qualcuno ne sa qualche cosa in merito?

Grazie da Naraj.

[5,25€ 25% OFF]1S LiPo Batteria Tester per misuratore di tensione con JST MCX PH 2.0 Micro Losi Connettore Parti RC from Giocattoli Hobby e robot on banggood https://banggood.app.link/JqC59Fb8mlb

Guarda qui!


Inviato dal mio iPhone utilizzando Tapatalk

[Naraj]

Grazie Emipan, in realtà non cerco uno strumento che misuri la tensione della cella ma uno che mi dice di quanto ho scaricato la cella e quanta carica residua mi rimane.

Naraj.

[Milione]

https://www.googleadservices.com/pag...BAgBEBY&adurl=

Forse qualcosa di simile,con misurazione in percentuale..
Per una misurazione in mah forse tramite qualche caricabatterie..

[emipan]

Originalmente inviato da Naraj

Grazie Emipan, in realtà non cerco uno strumento che misuri la tensione della cella ma uno che mi dice di quanto ho scaricato la cella e quanta carica residua mi rimane.

Naraj.

Per sapere con precisione quanto hai scaricato da una batteria puoi soltanto misurarlo, misurare i milliampereora (mAh) che prelevi, poi in base alla capacità della batteria per differenza sai quanto resta. Sembra facile ma non lo è.
Intanto perché dovresti conoscere la capacità della cella che di sicuro è diversa da quella scritta sull’etichetta, quindi anche quella andrebbe misurata… si ma come? Un modo è quello di scaricare a 3.3 V e considerare quel punto come punto zero: batteria scarica; poi caricarla e misurare i mAh che il CB eroga, facendo un po’ di questi passaggi si può trovare un valore MEDIO della capacità della cella e considerare quello.

Mentre misurare la capacità della cella è fattibile, probabilmente è impossibile misurare la carica prelevata… quindi così non si risolve il problema.
Ma
si può usare una tabella come questa, che trovi in Rete, per passare dai volt misurati con un voltmetro economico come quello che ti ho indicato, alla % di carica residua.


Inviato dal mio iPhone utilizzando Tapatalk

[Naraj]

Originalmente inviato da emipan; ..........................
Ma
si può usare una tabella come questa, che trovi in Rete, per passare dai volt misurati con un voltmetro economico come quello che ti ho indicato, alla % di carica residua.[IMG

https://uploads.tapatalk-cdn.com/20211121/de485ddc8c91dd9e554917190e4eb67b.jpg[/IMG]


Inviato dal mio iPhone utilizzando Tapatalk

La tabellina presentata può essere un buon punto di confronto.
Non ho problemi per tutte le altre misure di preparazione per la misura.

Grazie da Naraj.

[windsurfer]

lo strumentino che ti ha postato Milione ti da, non so con che approssimazione, la carica in percentuale ed il voltaggio sia totali che di ogni singola cella.

[Naraj]

Originalmente inviato da emipan

.......................
Ma
si può usare una tabella come questa, che trovi in Rete, per passare dai volt misurati con un voltmetro economico come quello che ti ho indicato, alla % di carica residua.


Inviato dal mio iPhone utilizzando Tapatalk

Tra i vari Voltmetri acquistati ho preso questi:

https://www.amazon.it/gp/product/B07...?ie=UTF8&psc=1

Sono abbastanza precisi confrontati con un tester digitale.

Per quanto riguarda la tabellina presentata, forse è meglio farne una sulla batteria da usare, infatti non corrisponde a quella da me fatta per una batteria 4P 18065 14 Ah da me fatta con tester e questo strumentino.

https://www.kikkolamp.com/pagina-pro...arica-batteria

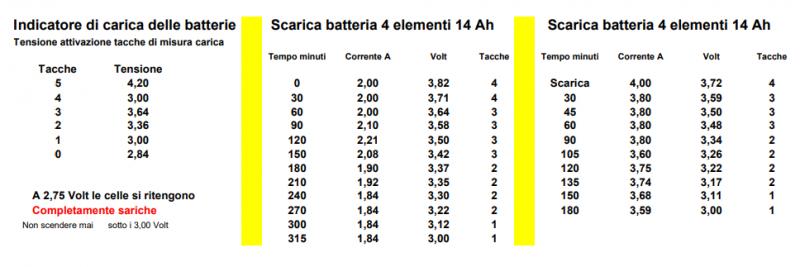

Ecco la tabellina che ho rilevata.

Le prove continuano.

Naraj.

[emipan]

Originalmente inviato da Naraj

Tra i vari Voltmetri acquistati ho preso questi:

https://www.amazon.it/gp/product/B07...?ie=UTF8&psc=1

Sono abbastanza precisi confrontati con un tester digitale.

Per quanto riguarda la tabellina presentata, forse è meglio farne una sulla batteria da usare, infatti non corrisponde a quella da me fatta per una batteria 4P 18065 14 Ah da me fatta con tester e questo strumentino.

https://www.kikkolamp.com/pagina-pro...arica-batteria

Ecco la tabellina che ho rilevata.

Le prove continuano.

Naraj.

Originalmente inviato da Naraj

Tra i vari Voltmetri acquistati ho preso questi:

https://www.amazon.it/gp/product/B07...?ie=UTF8&psc=1

Sono abbastanza precisi confrontati con un tester digitale.

Per quanto riguarda la tabellina presentata, forse è meglio farne una sulla batteria da usare, infatti non corrisponde a quella da me fatta per una batteria 4P 18065 14 Ah da me fatta con tester e questo strumentino.

https://www.kikkolamp.com/pagina-pro...arica-batteria

Ecco la tabellina che ho rilevata.

Le prove continuano.

Naraj.

Interessante.

Se usi un tester che ti da 4 o 5 tacche significa che ti basta una precisione del 25 o 20% e a quel punto direi che la misura in un dato istante è così approssimativa che non serve nessuna tabella precisa.

Se invece è la precisione ad essere importante allora devi scaricare la batteria di cui ti sei già misurato con precisione la capacità totale, misurare i milliampereora che stai scaricando (servirebbe un carico a corrente costante…) e per ogni tot% di scarica annotare la tensione. Questa curva potrebbe essere espressa con una funzione ma non credo che sia semplice da calcolare.
Bisogna accettare delle approssimazioni, anche importanti se no aumentano i costi. gli strumenti che misurano la % di carica in base alla tensione fanno delle stime tanto più grossolane quanto più sono economici.

Comunque buon lavoro e buone serate di studio!



Inviato dal mio iPhone utilizzando Tapatalk

[emipan]

Da 3.7 a 4.15 Volt può essere usata con approssimazione accettabile questa formula
% carica residua = (volt misurati - 3.6) * 180.

Questa formula restituisce una curva lineare mentre la misura darebbe una curva non lineare difficile da calcolare in modo semplice.
L’approssimazione peggiore si ha intorno ai 3.85 V dove la curva sperimentale flette.

Sotto i 3.6 e sopra i 4.15 gli errori sono più grandi, ma li sappiamo che la batteria è scarica oppure completamente carica.

Questa formuletta potrebbe essere infilata in un Arduino mini per fare lo strumento… ma dovrà essere alimentato, forse basta la lipo stessa…


Inviato dal mio iPhone utilizzando Tapatalk
