Rhino

[Odi]

Originalmente inviato da fabiorossi

metodo casereccio...ma ti servirebbe alla fine solo per completare la modellazione che fin qui mi pare ottima:
modelli deriva fissa e mobile....dal vero!! in balsa, la affetti nei punti che ritieni opportuni; ricalchi le dime; le scannerizzi; le importi in Rhino; loft; fatto!

Grazie del consiglio, ma son cocciuto
Rhino fa questo ed altro...devo solo capire come "spiegargli" cosa deve fare

Oggi ho cominciato le modifiche al 2D in base al confronto del 3D con le foto (per questo il programma si dimostra davvero utilissimo, linee e curve che in 2D sembrano veritiere...in 3D si dimostrano completamente inaffidabili in base alle foto).

Per il 3D e progetto intendo usare un Clarky (classico con piano orizzontale = 2° di incidenza positiva), per l'ala inferiore clarckY-H mod. 30% più sottile incidenza 0°. Piano di coda a tavoletta mentre la deriva profilo naca a 4 cifre simmetrico.
Scala 1/5 (2m di AA) o 1/4 (2,5m di AA)..problema da risolvere poi sarà la motorizzazione (naca piccola e bassa rispetto all'asse dell'ogiva) ed il centraggio...ma di questo ne discuteremo quando inizierò il build log

[szwonek73]

Ciao Odi
Allora,devi tagliare in 2 la deriva,creare cioe' 2 segmenti,crei un'altro semi profilo (dove c'e lo snodo della deriva),quindi dai crea superficie da crve,ed ecco la tua deriva
tiri le righe dove verranno le centine,comando proietta curve,ed ecco le tue centine

Saluti Marco

[excalibur27]

Buon fine settimana a tutti, mi scusa per l'assenza ma in questi giorni mi sono dedicato
a dei lavori per un mio collega, un saluto particolare al collega di Valenza.
Illustro qualcosina per risolvere il problema di Odi usando l'immagine che ha postato come esempio ,da vecchio aereomodellista mi ricordo però che ogni profilo, sia alare che direzionale ecc. ecc. montava i bordi di entrata ed uscita ( usavamo listelli di balsa )
ma qui seguirò il profilo disegnato, poi sarà cura degli amici più esperti aiutare Odi.
Un piccolo video sarebbe stato meglio ma non ho avuto tempo, procediamo

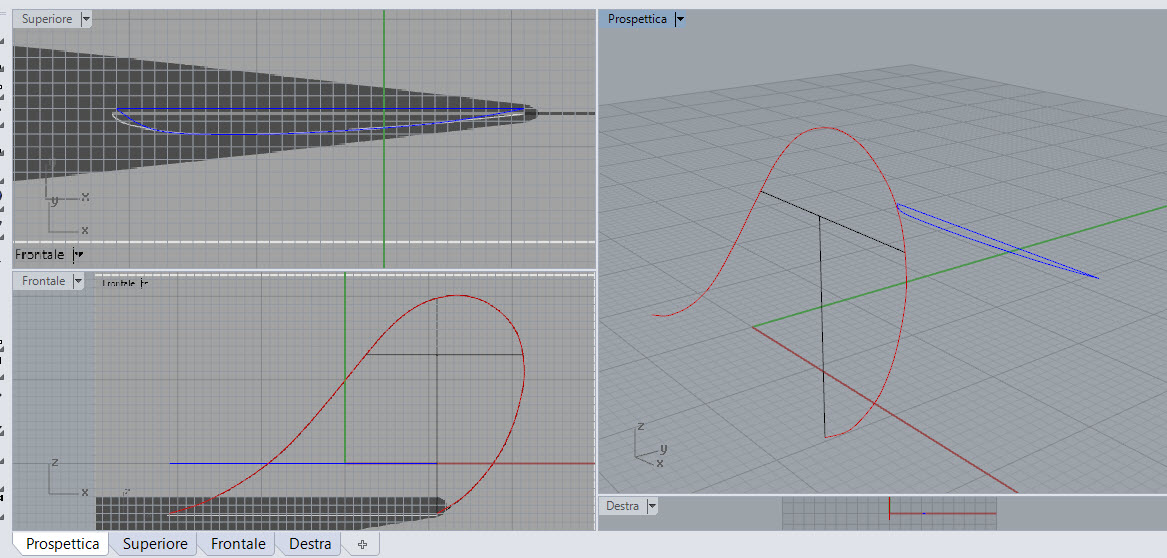

Ho importato la foto di Odi nelle due viste come da foto e disegnati metà profili
e due linee per una futura divisione.

Seleziono la metà del profilo per posizionarlo ed adattarlo in posizione e scala con il profilo
della deriva usando il comando Trasforma > Orienta > 2 Punti

Continuo con un'altro post dato che non mi fa caricare altre immagini

[excalibur27]

Eccoci, continuando il post sopra

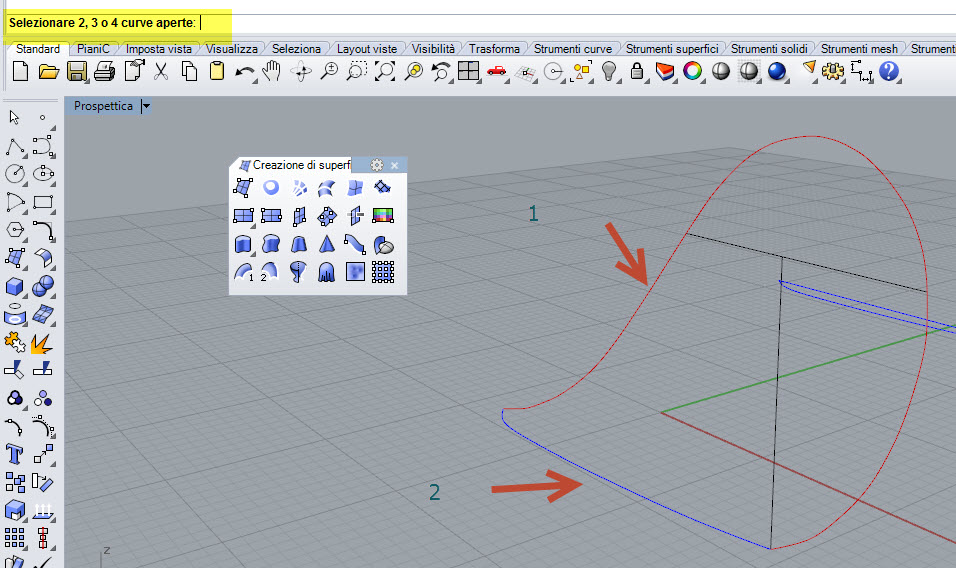

copiato il profilo ( mezzo ) alla base del profilo del timone posso sviluppare la superficie
unica con il comando Superficie da curve di bordo

continua ...

[excalibur27]

Ecco ottenuta la metà della superficie del timone ( inutile spiegare come creare l'altra metà specchiata )

[excalibur27]

Nell'esempio sopra abbiamo creato una superficie unica che volendo possiamo dividere
come vogliamo con il comando Suddivisione che più avanti useremo, una cosa molto
importante che abbiamo visto nell'esempio sopra è che se volessimo disegnare le centine
di un'ala rastremata o nel nostro caso un timone con le centine, basta crearci nel modo
visto le posizioni dei profili delle centine e Rhino fa il resto, a questo punto creerò un'altro
profilo del timone nella divisione fra Timone e Direzionale sempre con il comando Orienta

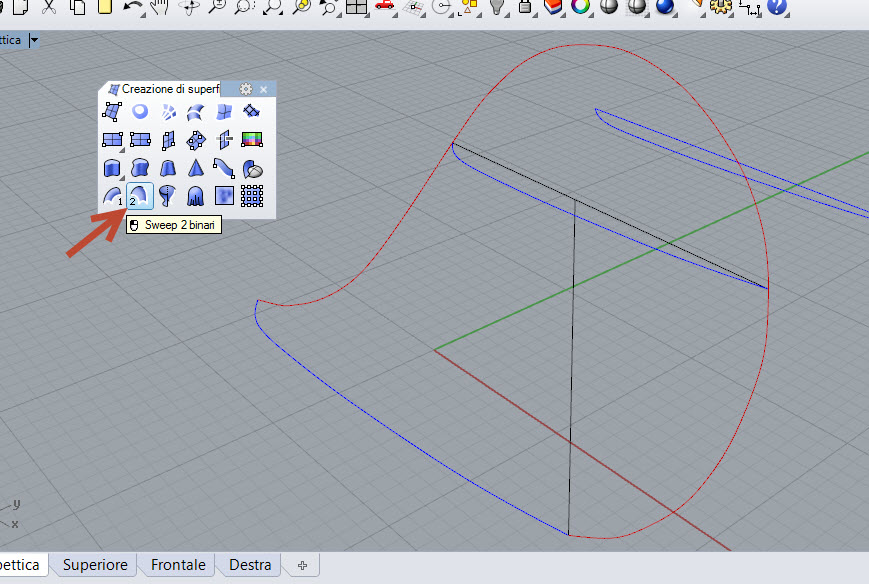

ma poi userò il comando Sweep 2 Binari per la prima parte e per la seconda il comando
che già conosciamo Superficie da 2 - 3 -4 Curve di Bordo

[excalibur27]

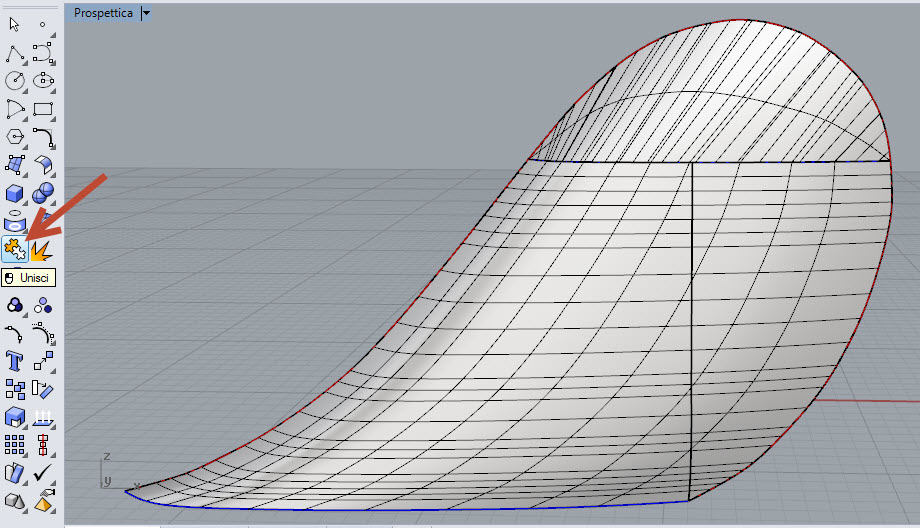

A questo punto voglio suddividere la superficie inferiore in due parti ed unire poi la superficie piccola superiore con una metà di quelle divise per come ho visto nel disegno di Odi come nelle foto.
Bene se serve qualche chiarimento sui comandi chiedete pure.

[neo781]

grande excalibur!! questa si che è una spiegazione...fossero tutti così i tutorial!
una curiosità stupida che non c'entra niente con il programma...ma quando postate queste immagini delle viste c'è una funzione direttamente sul programma che fa l'immagine o usate lo stamp della tastiera per acquisire l'immagine? chiedo venia per la stupida domanda

[excalibur27]

Originalmente inviato da neo781

grande excalibur!! questa si che è una spiegazione...fossero tutti così i tutorial!
una curiosità stupida che non c'entra niente con il programma...ma quando postate queste immagini delle viste c'è una funzione direttamente sul programma che fa l'immagine o usate lo stamp della tastiera per acquisire l'immagine? chiedo venia per la stupida domanda

Le domande non sono mai stupide al contrario di alcune risposte
Io uso un sw chiamato Snagit ma ve ne sono tanti anche free, se ti piacciono i miei tutorial fai una visita al mio canale su YouTube https://www.youtube.com/channel/UCj8...ldDoILJ33rw2MQ

[neo781]

Originalmente inviato da excalibur27

Le domande non sono mai stupide al contrario di alcune risposte
Io uso un sw chiamato Snagit ma ve ne sono tanti anche free, se ti piacciono i miei tutorial fai una visita al mio canale su YouTube https://www.youtube.com/channel/UCj8...ldDoILJ33rw2MQ

Volentieri!
