(AC 2011) N°30 Beechraft C45

Finalmente la tanto agognata decisione è stata presa. Il modello per il contest 2011 sarà il Beechraft C45 aereo civile del 1937.
Se volete conoscerne la storia vi rimando a questo link (sono pigro! Non potrei far altro che scrivere le stesse cose!)
Beechcraft 18 - Wikipedia

La costruzione sarà mista. Aiutandomi col programma DevFus sto preparando le ordinate della fusoliera che farò in depron mista balsa.
Per le ali devo acnora decidere ma.....navigo a vista .
Una foto di quella che potrebbe essere la livrea definitiva.

Ciao

Albyone

P.S. qualcuno mi sposti nella sezione giusta!
Icone allegate
(AC 2011) N°30 Beechraft C45-1720123.jpg
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 27 novembre 10, 23:41   #2 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621

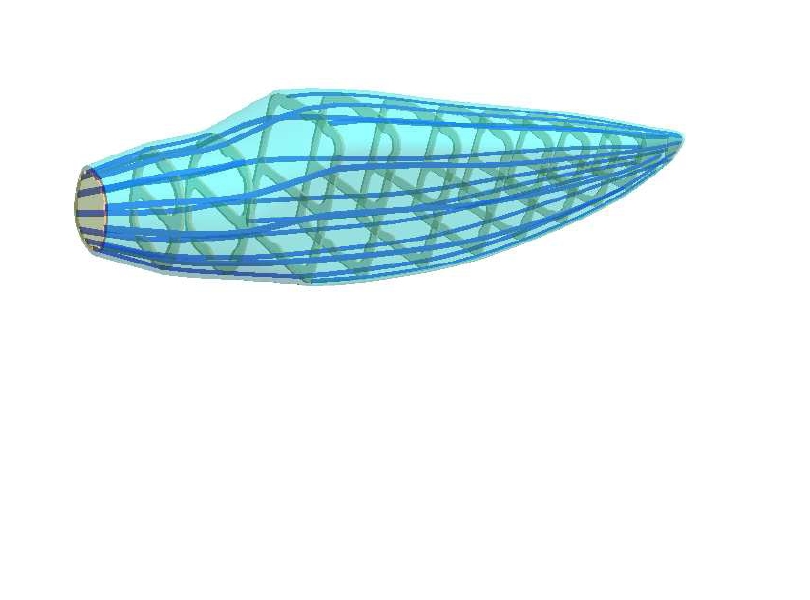

Questa la prima bozza dopo aver "smanettato" un po' con DevFus.
La fusoliera con i vari istelli e ordinate e la fusoliera con lo scaletto di costruzione.

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-fusoliera.jpg   (AC 2011) N°30 Beechraft C45-fuscaletto.jpg
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 28 novembre 10, 12:23   #3 (permalink)  Top
User

L'avatar di luca.nuvole

Data registr.: 14-08-2009
Residenza: milano
Messaggi: 109
CHE BEL SOGGETTO! ti seguo!
luca.nuvole non è collegato   Rispondi citando
Vecchio 28 novembre 10, 23:17   #4 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Bene! Si riparte.
Approfittando dell'ennesima domenica di pioggia mi sono lanciato nella nuova impresa. Essendo un contest è per me motivo di sperimentazione pertanto quest'anno proviamo l'aiuto tecnologico (DevFus) e la costruzione "impura" mista: Fusoliera con ordinate in depron da 6mm, listelli in balsa e tiglio, chiusura in depron da 3mm, copertura con carta modelspan, vetrificante, come da mia tecnica, e verniciatura. Vediamo cosa ne viene fuori.
Intanto, per oggi, mi sono "spazzolato" tutto lo scaletto in compensato di pioppo da 4 mm ( tutto a mano......) mentre ieri sera avevo cominciato con le ordinate in depron da 6mm.
Il risultato lo potete vedere nelle foto.

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2515_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2516_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2517_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2513_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2514_800x600.jpg

__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 01 dicembre 10, 23:05   #5 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Dopo essermi fatto il....per preparare lo scaletto ho deciso che non mi serve a niente
Non ho impostato alcun parametro e ho lasciato fare a DevFus e mi sono ritrovato un aggeggio che mio figlio ha definito " un calorifero" .
Io penso invece che vada meglio come legna da ardere
Lo scaletto proposto prevede che le ordinate vengano "appese" ad esso ma così facendo mi trovo con i movimenti limitati. Inoltre ci vuole molta precisione anche nel preparare lo scaletto altrimenti non tornano le misure.
Conclusione? Ho fatto di testa mia e vi posto le foto.
Per i listelli ho tenuto buoni solo alcuni proposti dal programma, dopo di che sto ....navigando a vista!
Le ordinate, in depron, le ho un po' svuotate. Devo dire di essere contento della scelta operata di fare le ordinate in depron. Sono un ottimo supporto per i listelli che ho messo misti, in tiglio e in balsa a seconda del tipo di sforzo che devono sopportare. La struttura sta venendo molto solida.

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2518_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2519_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2520_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2521_800x600.jpg
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 02 dicembre 10, 00:53   #6 (permalink)  Top
User

L'avatar di v-classe

Data registr.: 14-10-2007
Residenza: Gela
Messaggi: 330
Citazione:
Originalmente inviato da albyone Visualizza messaggio
Dopo essermi fatto il....per preparare lo scaletto ho deciso che non mi serve a niente
Non ho impostato alcun parametro e ho lasciato fare a DevFus e mi sono ritrovato un aggeggio che mio figlio ha definito " un calorifero" .
Io penso invece che vada meglio come legna da ardere
Lo scaletto proposto prevede che le ordinate vengano "appese" ad esso ma così facendo mi trovo con i movimenti limitati. Inoltre ci vuole molta precisione anche nel preparare lo scaletto altrimenti non tornano le misure.
Conclusione? Ho fatto di testa mia e vi posto le foto.
Per i listelli ho tenuto buoni solo alcuni proposti dal programma, dopo di che sto ....navigando a vista!
Le ordinate, in depron, le ho un po' svuotate. Devo dire di essere contento della scelta operata di fare le ordinate in depron. Sono un ottimo supporto per i listelli che ho messo misti, in tiglio e in balsa a seconda del tipo di sforzo che devono sopportare. La struttura sta venendo molto solida.

Ciao

Albyone
Se non usi lo scaletto, quandomeno devi fare una sagoma della culla della fusoliera anche in polistirolo , ad occhiometro la vedo dura

Ciao Carlo
v-classe non è collegato   Rispondi citando
Vecchio 02 dicembre 10, 21:53   #7 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Citazione:
Originalmente inviato da v-classe Visualizza messaggio
Se non usi lo scaletto, quandomeno devi fare una sagoma della culla della fusoliera anche in polistirolo , ad occhiometro la vedo dura

Ciao Carlo
Devo rifletterci sullo scaletto.Così come è venuto non serve, anzi mi è di impiccio nel montaggio dei listelli. Per ora mi sto arrangiando sovrapponendo la fusoliera al disegno del trittico stampato a grandezza definitiva. Mi rendo cnto della sua utilitò ma va studiato meglio.

ciao

Albyone
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 03 dicembre 10, 16:44   #8 (permalink)  Top
RuPa
Guest

Messaggi: n/a
Personalmente lo scaletto lo trovo un'inutile complicazione. Basta un nulla e ti ritrovi una banana, specialemente per quelli come noi che non possiedono cnc.
Preferisco utilizzare la mezzeria del modello e dividere le ordinate inferiori e superiori ... o per lo meno costruire la fusoliera avendo come base una superficie rettilinea.

Prova a dare un'occhiata ai manuali in pdf dei kit della topflite, loro utilizzano questa tecnica che permette una costruzione perfettamente ortogonale costruendo sopra il disegno

ciao
Ruggero"
  Rispondi citando
Vecchio 03 dicembre 10, 18:24   #9 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Citazione:
Originalmente inviato da RuPa Visualizza messaggio
Personalmente lo scaletto lo trovo un'inutile complicazione. Basta un nulla e ti ritrovi una banana, specialemente per quelli come noi che non possiedono cnc.
Preferisco utilizzare la mezzeria del modello e dividere le ordinate inferiori e superiori ... o per lo meno costruire la fusoliera avendo come base una superficie rettilinea.

Prova a dare un'occhiata ai manuali in pdf dei kit della topflite, loro utilizzano questa tecnica che permette una costruzione perfettamente ortogonale costruendo sopra il disegno

ciao
Ruggero"
Grazie Rupa! Non ci avevo pensato ma effettivamente in questo modo si evita la "rottura" dello scaletto. Peccato che ieri sera, preso dalla voglia di buttar via tutto e rifare, mi sono fermato un momento ed ho recuperato lo scaletto (non l'avevo ancora bruciato ). Un taglio qua, un taglio la sono riuscito a ricavarne un oggetto utilizzabile, così ci ho "appeso" la fusoliera. Tolto qualche listello già incollato ho potuto così raddrizzare le magagne ed ora posso procedere speditamente metendo i listelli come mi pare e piace. Il disegno lo sistemerò dopo (mi piace navigare a vista... )
Eccovi qualche foto dell'appeso!!!

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2522_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2524_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2525_450x600.jpg
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 04 dicembre 10, 23:40   #10 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Resoconto della sera.
Oggi fatto poco, ma per ora non c'è fretta. Innanzitutto ho deciso il profilo da utilizzare. Un biconvesso asimmetrico, Clark Y18 che assomiglia molto all'originale. Grazie a questa scelta ho potuto incollare i rinforzi sulle fiancate su cui andrà a poggiare l'ala.
Altra decisione presa: I timoni li farò in depron da 6 mm ricoperti in balsa. Per ora ho tagliato e alleggerito l'orizzontale. Prevedo una copertura in balsa da 0,8mm e contorno del timone con listelli in balsa. Si semplifica di molto la costruzione pur mantenendo la bellezza della balsa. Sto penzsando se è il caso di fare qualcosa di simile anche per la fusoliera che per il momento prevedo di chiudere con depron da 3mm.

Ecco le foto.

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2531_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2533_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2532_800x600.jpg
