Eccoci al resoconto giornaliero (finchè dura).
Oggi preparato il timone orizzontale. Dopo aver tagliato e alleggerito il depron l'ho impiallacciato con balsa da 1mm (potevo usare anche 0,8 o 0,6 ma in casa avevo quello ) e contornato con listeli di balsa. Per queste operazioni ho utilizzato poliuretanica (WD4) spalmata con spatolina (che vedete in foto) e per i listelli UHU por.
Il risultato è un bel "tamburato" molto resistente, omogeneo e diritto. Mi raccomando di mettere dei pesi sopra la struttura mentre sta asciugando.
Bisogna che faccia un raffronto fra il peso di una tavoletta di balsa da 8 mm e quello che ho ottenuto (peso 35 grammi).
Eccovi le foto della sequenza costruttiva.

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2534_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2536_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2537_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2538_800x600.jpg
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 06 dicembre 10, 13:02   #12 (permalink)  Top
User

L'avatar di Joberto

Data registr.: 22-03-2008
Residenza: Trento
Messaggi: 142
Bellissimo soggetto, complimenti!

Ti seguo!
__________________
Ho provato a picchiare il mio modello ma ne ho prese un carretto.
Joberto non è collegato   Rispondi citando
Vecchio 08 dicembre 10, 23:47   #13 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Lasciamo da parte, per il momento, i timoni e torinamo alla fusoliera.
Incominciata la copertura con depron da 3mm in modo da stabilizzare la struttura dopo aver controllato l'allineamento. Ho utilizzato la por come colla.
Ecco le foto.

Ciao
Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2539_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2543_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2544_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2545_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2547_800x600.jpg

__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 09 dicembre 10, 00:35   #14 (permalink)  Top
User

L'avatar di v-classe

Data registr.: 14-10-2007
Residenza: Gela
Messaggi: 330
Si ma perchè lo ai tirato via dallo scaletto?
Il depron lo dovevi piegare di più prima di fissarlo, come vedi da una foto si notano le curve delle ordinate.

Ciao Carlo
v-classe non è collegato   Rispondi citando
Vecchio 09 dicembre 10, 21:54   #15 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Citazione:
Originalmente inviato da v-classe Visualizza messaggio
Si ma perchè lo ai tirato via dallo scaletto?
Il depron lo dovevi piegare di più prima di fissarlo, come vedi da una foto si notano le curve delle ordinate.

Ciao Carlo
L'ho tirato via perchè oramai il tetto era asciutto e la struttura stabile. Il depron l'ho poi rifilato lungo uno dei listelli perchè le fiancate saranno fatte con un altro pezzo e inserti di balsa. Ora ho messo i listelli inferiori mancanti per cui non potevo più continuare a lavorarlo sullo scaletto.
Ho anche cominciato la copertura della parte anteriore con attenzione all'abitacolo che sarò costretto a finire prima di altre cose perchè poi non sarà più possibile l'accesso. La batteria si inserirà dal muso.

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2549_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2550_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2551_800x600.jpg
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 12 dicembre 10, 14:55   #16 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Qualche nuova foto.

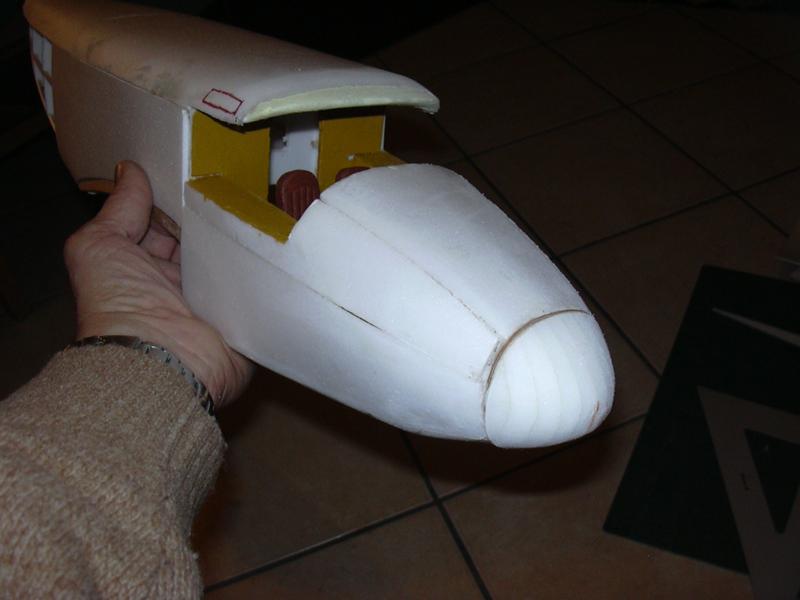

Sto terminando l'interno dellì'abitacolo in cui ho messo un paio di seggiolini realizzsati in depron, dopo di che ho preparato il muso, con la tecnica di più strati di polistirolo incollati fra di loro e sagomati, ed ho continuato la copertura della fusoliera.
Le foto mostrano un modello che secondo me non è un gran che, ma non lasciatevi ingannare perchè siamo ancora all'abbozzo. Di rifiniture non se ne parla ancora. La fusoliera va stuccata, carteggiata, incartata con la modelspan, per conferirgli la giusta resistenza. Ora sto lavorando sui timoni e i loro movimenti. Appena finito di farli vi posterò le foto.

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2552_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2553_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2554_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2555_800x600.jpg
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 12 dicembre 10, 17:59   #17 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
Domanda.
Chi mi sa indicare dove trovare dei microservocomandi per carrelli? Non gli Hitech che pesano abbastanza ma servi da max 10 grammi? Come vengono chiamati in inglese? Io, cercando su HobbyKing non sono riuscito a trovarli.
Me ne serve uno per il ruotino di coda del Beech. E' retrattile!

Grazie

Ciao

Albyone
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 12 dicembre 10, 23:42   #18 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 29-04-2004
Residenza: Monza
Messaggi: 3.621
nessuno mi sa rispondere!
Mi va bene anche qualcuno che mi dica come modificare un servo normale eliminando potenziometro e mettendo dei fine corsa!
Comunque sia ecco il lavoro odierno.

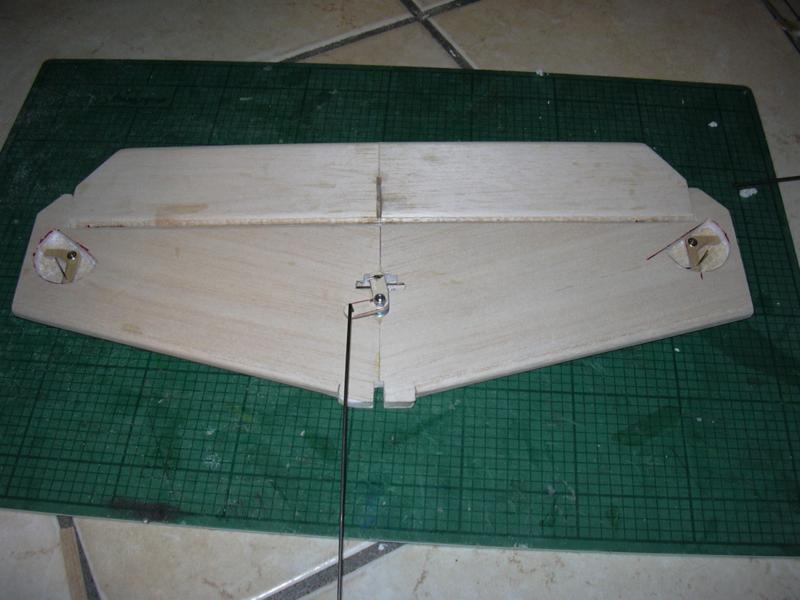

Ho preparato i timoni con i loro rinvii. Mi sono ingegnato un po' con questa soluzione artigianale

Ciao

Albyone
Icone allegate
(AC 2011) N°30 Beechraft C45-dscn2556_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2557_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2558_800x600.jpg   (AC 2011) N°30 Beechraft C45-dscn2559_800x600.jpg
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
Vecchio 13 dicembre 10, 08:59   #19 (permalink)  Top
UserPlus

L'avatar di riktor

Data registr.: 05-06-2008
Residenza: Roma
Messaggi: 4.060
Invia un messaggio via MSN a riktor
Citazione:
Originalmente inviato da albyone Visualizza messaggio
Domanda.
Chi mi sa indicare dove trovare dei microservocomandi per carrelli? Non gli Hitech che pesano abbastanza ma servi da max 10 grammi? Come vengono chiamati in inglese? Io, cercando su HobbyKing non sono riuscito a trovarli.
Me ne serve uno per il ruotino di coda del Beech. E' retrattile!

Grazie

Ciao

Albyone
non so se la tua domanda è scaturita dal fatto che tu abbia già i micro retrattili, ma forse ti conviene prendere quelli già elettrificato.
cmq sul mio spit da 70 cm, ho messo un comunissimo servo da 9g per tirar su i carrelli
__________________
Perché i sogni... è bello costruirseli con le proprie mani... non ARF!

In Cina, il problema è sempre in Cina
riktor non è collegato   Rispondi citando
Vecchio 13 dicembre 10, 21:56   #20 (permalink)  Top

L'avatar di nicthepic

Data registr.: 26-11-2002
Residenza: Padova
Messaggi: 5.964
Citazione:
Originalmente inviato da albyone Visualizza messaggio
Domanda.
Chi mi sa indicare dove trovare dei microservocomandi per carrelli? Non gli Hitech che pesano abbastanza ma servi da max 10 grammi? Come vengono chiamati in inglese? Io, cercando su HobbyKing non sono riuscito a trovarli.
Me ne serve uno per il ruotino di coda del Beech. E' retrattile!

Grazie

Ciao

Albyone
ma va? il problema non sussiste, usa dei micro mg da 12g con un comando on-off e funziona uguaglio!!!,
al limite è un problema di corsa, eventualmente metti una squadretta piu grande.
__________________
"W la gnocca "
"io mi prendo la responsabilita' di capire cio' che dici, non di quello che avresti voluto intendere"
nicthepic non è collegato   Rispondi citando
