Nuova TGA Arduino driven

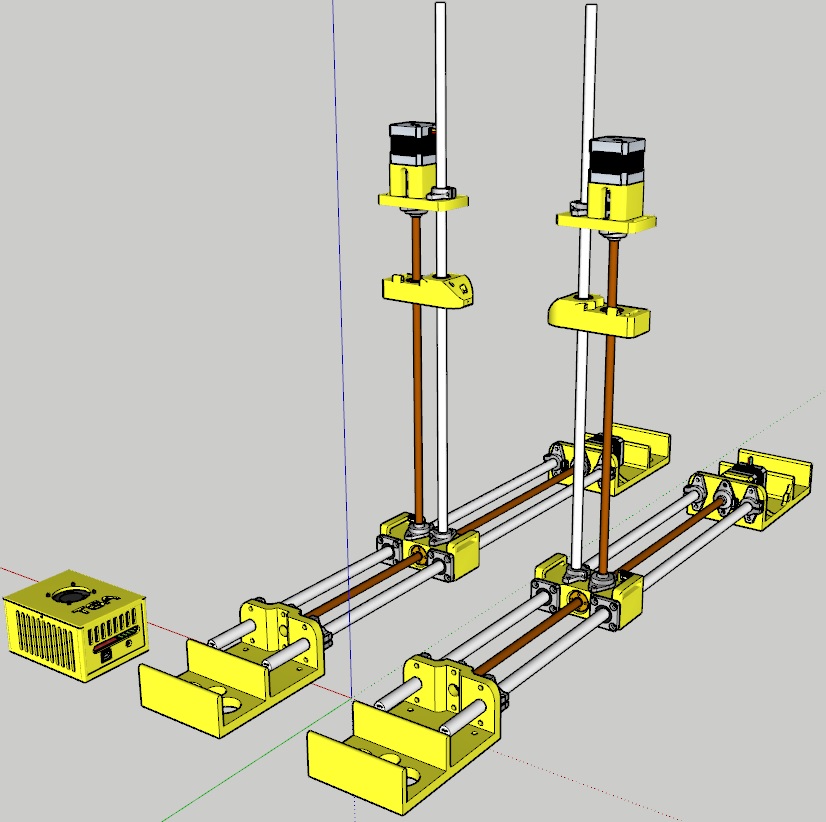

Ciao ragazzi, ho terminato di disegnare la mia nuova TGA con pezzi stampati 3D e riciclando la ferraglia della Vulcanus 3D, quindi con trapezie da 60 e 40cm, arduino mega + ramps, nema 17 ecc ecc


Ora (a parte poroblemi col pc portatile che ha schiantato l' ennesimo hard disk) vorrei chiedere un paio di pareri a voi che sicuramente ne sapete più di me.

1) Vorrei alimentare il tutto con l' alimentatore della Vulcanus a 12V 30A, secondo voi la ramps con questo alimentatore riesce ad alimentare il filo caldo tramite l' uscita PWM come si farebbe con l' hotend di una stampante, oppure devo alimentare il filo esternamente con un alimentatore dedicato?

2) Gli assi Y sono costituiti da una trapezia T8 affiancata da un' albero rettificato in acciaio da 10mm con cuscinetto LM10UU per lo scorrimento, secondo voi è sufficiente un solo albero o è necessario affiancarne un secondo?
