I miei PCB

[Danielxan]

Si è proprio per quella, se guardi c'è un tread apposta di savio, appena ho tempo ti faccio un paio di correzzioni/rettifiche sul rieilogo che hai fatto.

[crypto]

ciao, sto cercando di completare una mm2007 versione I (con i bdx53) ma probabilmente sono andati cancellati tutti documenti utili per riuscire a montare i componenti al posto giusto.
ho scritto gia' a danielxan che prontamente e gentilissimo mi ha dato come indicazioni di cercare un disegno della versione L che riporterebbe i valori dei componenti.

purtroppo non ho trovato quello che mi serve.

qualcuno, che magari si e' archiviato tutti i documenti delle varie versioni, mi passasse le dritte giuste per finirla, andrei avanti senza ulteriori intoppi.

per le resistenze di potenza per limitaree la corrente dei motori, ho letto in giro che facendo i ponti ed alimentando a 3,3V dovrebbe andare tutto.
i motori sono i soliti mae di recupero a 200 passi /giro.

[ash26]

Ciao Cripto scrivimi pure al mio indirizzo di posta elettronica paolodeluca@email.it che ti allego tutto

ciao

[crypto]

Originalmente inviato da ash26

Ciao Cripto scrivimi pure al mio indirizzo di posta elettronica paolodeluca@email.it che ti allego tutto

ciao

ieri sera su skype il caro gianluca mi ha passato tutto quello che mi mancava, ovvero l'export testuale di circad, ora non mi manca piu' nulla.

ash26, grazie mille lo stesso, nel caso procedendo, mi intoppassi su qualcosa di nuovo, non manchero' di contattarti.

[HappyFly]

Per gentilezza ho alcune domande :

1) realizzando questa scheda il pannello di controllo è quello di Danielxan della PWM 2001 alla prima pagina di questo thread ?

http://www.baronerosso.it/forum/cnc/...ml#post1258475

2) C'è uno schema per le alimentazioni di logica, motori e filo ?

3) Dove posso trovare l'elenco connettori della scheda ? Mi sono riuscito a ricavare il seguente ma non vado avanti ...

P1 Porta Parellela (il pin out è quello della MM2001 ?)
P2 ...
P3 ...
P4 ...
P5 ...
P6 ...
P7 ...
P8 ...
P9 ...
P10 ...
P11 ...
P12 ...
P13 Alimentazione logica (quanti Volt è ? è già in continua che non vedo il ponte raddrizzatore ?)
P14 ...
P15 MOTORI IN
P16 FILO OUT
P17 FILO IN
P18
.
. MOTORI OUT
.
P29

Grazie a tutti specialmente a Danielxan per lo splendido thread !

[HappyFly]

Mi rimane da capire :

P1 Porta Parellela (il pin out è quello della MM2001 ?)
P3 0 ohms ???
P13 Alimentazione logica (quanti Volt è ? è già in continua che non vedo il ponte raddrizzatore ?)
[/QUOTE]

[Danielxan]

La parallela ha il medesimo pinout della mm2001.
Il jumper P3 0ohm serve per cortocircuitare il potenziometro V2
L'alimentazione si è in continua, se la vuoi alimentare a 12v devi mettre un 7809 al posto del 7812, stessa procedura che si usava sulla mm2001.

[desiand]

Ciao ragazzi, mi presento.. sono novellino sulla registrazione ma vi garantisco che leggo spesso le discussioni del forum.
Ora , vorrei realizzare una cnc e su questa discussione ne ho trovate differenti... e a questo punto vi chiedo di darmi una mano sulla decisione .
Quello che vorrei realizzare e una cnc a 4 assi con un amperaggio massimo di 8 Amper dato che non ho problemi per la reperibilita' dei motori passo passo .

aiutatemi sulla decisione..!

mi piacerebbe anche parlarne prima di partire la realizzazione!

il mio contatto skype e' strawberryx1977

ciao e ... buona notte !

[desiand]

ciao ragazzi,
ho letto e riletto il forum e ho deciso alla fine di realizzare la pcb chimera (anche grazie al consiglio di HappyFly ), proprio stasera lo finita , ora mi trovo di collegare i miei tre motori bipolari a 6 fili , ma non capisco come collegarli. ho acceso la scheda senza motori e ho verificato la tensione sul TP4 e anziche rilevare la tensione di 5 volt ... con il potenziometro al minimo ho gia la tensione di 6.23.... che faccio ? mi riescite a dare una mano ?

[HappyFly]

Originalmente inviato da desiand

... ora mi trovo di collegare i miei tre motori bipolari a 6 fili , ma non capisco come collegarli ...

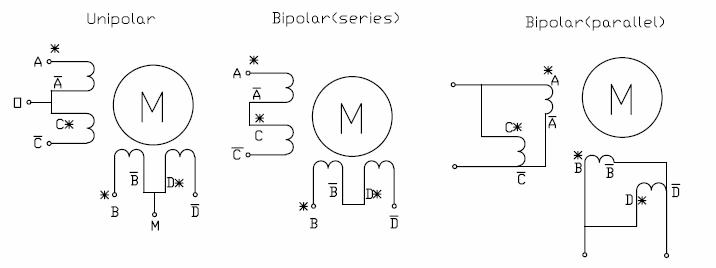

I tuoi motori a 6 fili li puoi collegare sia come unipolari e come bipolari, sia serie che parallelo; la Chimera pilota motori bipolari (ha 4 capi per asse) per cui puoi usare un tester per rilevare con delle misure di resistenza quali sono i capi dei tuoi motori ed usare lo schema qui sotto :



Scegli tu se in serie od in parallelo, dipende un poco da come intendi alimentare il tutto ...

Ciao
