Vecchio 14 dicembre 08, 22:16   #1 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
I miei PCB

Apro questo tread per facilitare la ricerca dei miei pcb.
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:19   #2 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
Pwm2001

Evoluizione della classica mm2001.
Scheda processore.
Icone allegate
I miei PCB-pwm2001-lc.jpg
Files allegati
Tipo file: rar Core.rar‎ (364,7 KB, 1827 visite)
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:20   #3 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
Pwm2001

Pannello di controllo.
Icone allegate
I miei PCB-pannello-lc.jpg
Files allegati
Tipo file: rar Pannello.rar‎ (357,2 KB, 1303 visite)
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:22   #4 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
Pwm2001

Gruppo alimentazione, controllo temperatura.
Icone allegate
I miei PCB-mos-power-lc.jpg
Files allegati
Tipo file: rar Mos-Power.rar‎ (328,4 KB, 1385 visite)
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:24   #5 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
Dx2-bdx

La mia versione della MM2001 con finali motore a transistor.
Icone allegate
I miei PCB-dx2-bdx-m-lc.jpg
Files allegati
Tipo file: rar DX2-BDX-M.rar‎ (553,3 KB, 1738 visite)
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:27   #6 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029

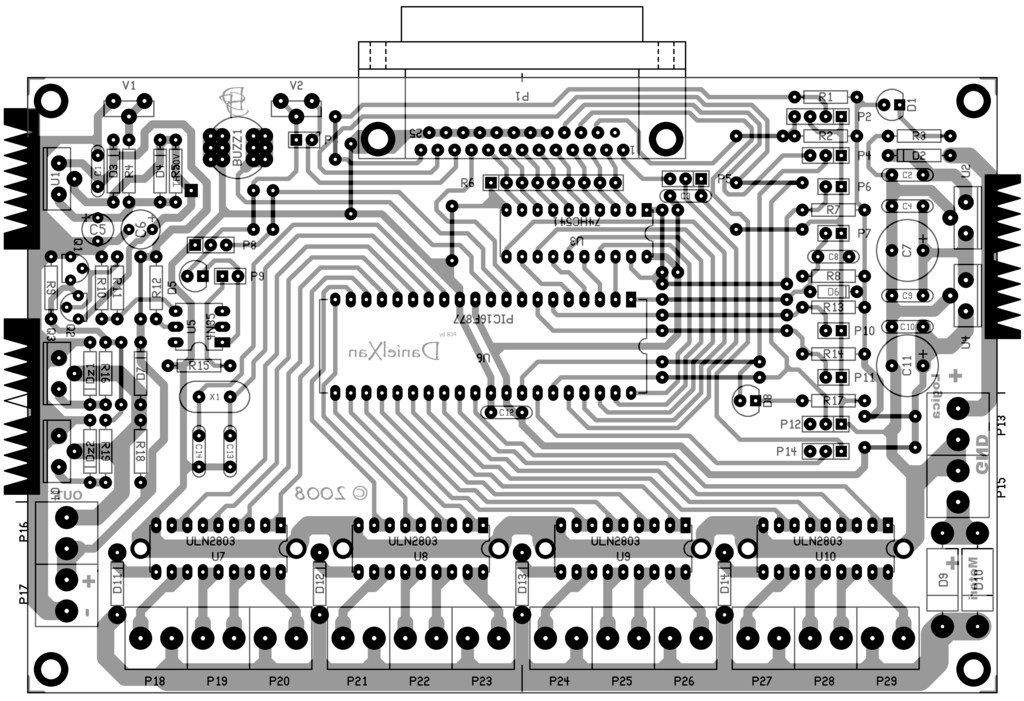

Dx2-ulm

Versione con finali motore ULM senza resistenze di limitazione corrente.
Icone allegate
I miei PCB-dx2-ulm-lc.jpg
Files allegati
Tipo file: rar DX2-ULM.rar‎ (517,3 KB, 1287 visite)
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:29   #7 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
Dx2-ulm con resistenze

Versione con finali motore ULM con resistenze di limitazione corrente.

Spiegazione di Phasol di come calcolare le resistenze:

Citazione:
Originalmente inviato da phasol Visualizza messaggio
Allora i motori passo passo, per funzionare assorbo una certa intensità di corrente (I) oltre il quale il motore si brucia. Questo valore lo puoi ottenere attraverso la legge di Ohm (V=R*I) dai dati di targa del motore. In questo caso sai già che se alimenti a 12V, il tuo motore assorbirà esattamente la corrente massima di funzionamento erogando la max coppia disponibile. Se sceglierai altri motori, dovrai calcolarti la tensione di alimentazione in modo tale da stare al di sotto della corrente max del motore e dato che ti verrà fuori sicuramente un valore di tensione non comune agli alimentatori, dovrai porre delle resistenze in serie alle fasi del motore, in tal modo limiterai la corrente assorbita dalla fase del motore.
Esempio con il Mae
Dati di targa: Rph=1.1 ohm Imax=2.1A/ph
Allora calcolo la tensione V=1.1*2.1=2.31V
Se io alimentassi a questa tensione, ogni fase assorbirebbe esattamente il max di corrente supportato.
Se invece alimentassi a 3.3V senza mettere null'altro avrei che sulle fasi scorrerebbe I=V/R=3.3/1.1=3A il che mi brucia le fasi, quindi si deve trovare qualcosa che limiti la corrente di assorbimente e queste sono le resistenze che vedi nello schema dei bdx.In questo caso ce n'è una per fase per cui, supponendo sempre di alimentare a 3.3 avresti:
V=(Rmotore+Rlimit)*I ora la I è quella che vogliamo avere cioè 2.1A, Rmot è la resistenza interna della fase e V è la tensione di alimentazione per cui:
Rlim=(V/I)-Rmot=3.3/2.1-1.1=0.47ohm
e quindi la potenza della resistenza sarà P=R*I^2=0.47*2.1^2=2W

Questo è tutto. La finezza sarebbe calcolare anche la caduta di tensione che hai sul diodo 1n5408, in quanto al motore non arrivano 3.3V, ma bensì 3.3V-0.7V=2.6V; quindi se vuoi proprio spremere al max i motori, metti 2.6V al posto di 3.3V nelle formule sopra.
Icone allegate
I miei PCB-dx2-ulm-r-lc.jpg
Files allegati
Tipo file: rar DX2-ULM-R.rar‎ (452,6 KB, 1174 visite)

Ultima modifica di Danielxan : 14 dicembre 08 alle ore 22:32
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:34   #8 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
Fenice.

Semplice interfaccia per driver di potenza con controllo step/dir.
Icone allegate
I miei PCB-poenix-lpt-lc.jpg
Files allegati
Tipo file: rar Phoenix-L.rar‎ (248,4 KB, 1416 visite)
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:37   #9 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
Ponte H

Versione modificata del ponte H di Fiser.
Icone allegate
I miei PCB-ponte_h7-lc.jpg
Files allegati
Tipo file: rar Ponte h7.rar‎ (209,3 KB, 1625 visite)
Danielxan non è collegato   Rispondi citando
Vecchio 14 dicembre 08, 22:39   #10 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 14-05-2006
Residenza: Gallarate
Messaggi: 1.029
Chimera.

Sceda di controllo per piccole frese 3 assi.
Files allegati
Tipo file: rar Chimera.rar‎ (465,2 KB, 2384 visite)

Ultima modifica di Danielxan : 25 febbraio 13 alle ore 20:00
Danielxan non è collegato   Rispondi citando
