Ponte H + circuito Servo

Salve a tutti,
Ho visto che il circuitino di un servo si può usare come regolatore di velocità per comandare un motore in CC.
Mercoledì pomeriggio ho fatto fuori un Micro servo (5g), ma l'elettronica funziona ancora, solo che temo che questo circuitino non possa sopportare grandi correnti.
Da qui, con qualche vago ricordo delle superiori, l'idea di associarlo ad un ponte H.
Può funzionare?
Che transistor usare? per un motore che al massimo consuma 10A...

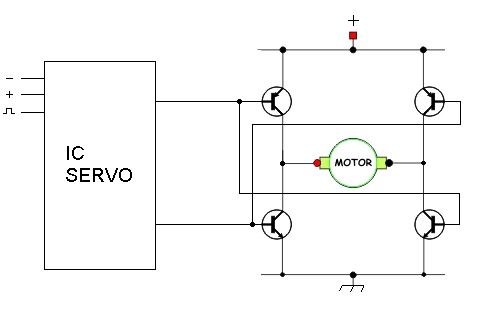

Serve qualche resistenza da aggiungere al circuito che ho disegnato?
GRAZIEEEEE!!!!
Icone allegate
Ponte H + circuito Servo-controller-ponte-h.gif
__________________
Franz
...i miei modelli...
...dal modellismo al puzzle in 2 secondi...®
Franz DAG non è collegato   Rispondi citando
Vecchio 22 marzo 10, 19:20   #2 (permalink)  Top
User

L'avatar di Franz DAG

Data registr.: 30-12-2008
Residenza: Tri Plok
Messaggi: 1.121
Immagini: 3


__________________
Franz
...i miei modelli...
...dal modellismo al puzzle in 2 secondi...®
Franz DAG non è collegato   Rispondi citando
Vecchio 23 marzo 10, 00:03   #3 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Posta una foto del circuito di pilotaggio del servo e vediamo se posso darti una mano/consiglio.
Nel circuito suddetto dovrebbe già esserci un ponte H, quindi potresti prendere i segnali per pilotare il ponte H aggiuntivo senza passare dal ponte H integrato nel circuito.
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 25 marzo 10, 09:43   #4 (permalink)  Top
User

L'avatar di Franz DAG

Data registr.: 30-12-2008
Residenza: Tri Plok
Messaggi: 1.121
Immagini: 3
Eccolo!
Ma è proprio piccolo piccolo!!!

Grazie...
Icone allegate
Ponte H + circuito Servo-servo.jpg
__________________
Franz
...i miei modelli...
...dal modellismo al puzzle in 2 secondi...®
Franz DAG non è collegato   Rispondi citando
Vecchio 30 marzo 10, 18:17   #5 (permalink)  Top
User

L'avatar di Franz DAG

Data registr.: 30-12-2008
Residenza: Tri Plok
Messaggi: 1.121
Immagini: 3
Nessun consiglio?

quasi quasi provo a sperimentare, gli attacco 4 transistor e provo a sperimentare un po di resistori...
__________________
Franz
...i miei modelli...
...dal modellismo al puzzle in 2 secondi...®
Franz DAG non è collegato   Rispondi citando
Vecchio 30 marzo 10, 21:27   #6 (permalink)  Top
User

L'avatar di lol21

Data registr.: 16-11-2008
Residenza: Riva del Garda - TN
Messaggi: 429
teoricamente tu dovresti avere già un ponte H interno, che resistenze hai usato per fare la modifica, da quanti ohm è il potenziometro, nel senso, se attacchi l'ohmmetro (scritto giusto? ) a il pin più a destra del potenziometro, e quello più a sinistra (indifferentemente da che lato lo guardi ) che valore viene indicato? (ho detto una cacchiata? )
lol21 non è collegato   Rispondi citando
Vecchio 31 marzo 10, 12:15   #7 (permalink)  Top
User

L'avatar di Franz DAG

Data registr.: 30-12-2008
Residenza: Tri Plok
Messaggi: 1.121
Immagini: 3
Lo so che già nel circuito del servo dovrebbe esserci un ponte H, ma è un micro servo, 5grammi, quindi quel ponte H integrato non ce la fa a pilotare il mio motore da 5A.

Non ho ancora fatto nessuna modifica, quindi non ho ancora messo nessuna resistenza. Chiedevo consiglio per dimensionarle in base ai Transistor...

Il valore del Potenziometro non lo conosco, oggi lo misuro e ti faccio sapere, ma è l'ultimo dei miei problemi, è talmente piccolo (come dimensioni fisiche) che se lo sostituisco con due resistenze queste occupano più spazio!!!
__________________
Franz
...i miei modelli...
...dal modellismo al puzzle in 2 secondi...®
Franz DAG non è collegato   Rispondi citando
Vecchio 31 marzo 10, 17:04   #8 (permalink)  Top
User

L'avatar di lol21

Data registr.: 16-11-2008
Residenza: Riva del Garda - TN
Messaggi: 429
potresti provare così: modifichi il circuito del servo con la modifica classica delle 2 resistenze ognuna pari alla metà nel valore del potenziometro (così dovrebbe credere che il motore non giri e sia sempre a metà attivando il ponte H ) dopodichè invece che mettere un'altro ponte H esterno metti 4 transistor, 2 NPN e 2 PNP (i BF422 come NPN e i BF421 come PNP dovrebbero andare e reggere fino a 7 ampere) colleghi la base di un PNP e un NPN insieme a un cavo del motore e la stessa cosa per l'altro cavo. poi colleghi il negativo della batteria esterna ai connettori dei NPN e il positivo agli emettitori dei PNP. in questo modo dovresti avere il tuo ponte h con semplici amplificatori esterni.

spero di aver detto giusto (correggetemi in caso, non mi offendo, anzi ammetto gli errori ) e che tu abbia capito

ciao
lol21
lol21 non è collegato   Rispondi citando
Vecchio 01 aprile 10, 11:37   #9 (permalink)  Top
User

L'avatar di Franz DAG

Data registr.: 30-12-2008
Residenza: Tri Plok
Messaggi: 1.121
Immagini: 3
il potenziometro è da 5 Kohm, ma come detto, è l'ultimo dei miei problemi.

Citazione:
Originalmente inviato da lol21 Visualizza messaggio
potresti provare così: modifichi il circuito del servo con la modifica classica delle 2 resistenze ognuna pari alla metà nel valore del potenziometro (così dovrebbe credere che il motore non giri e sia sempre a metà attivando il ponte H ) dopodichè invece che mettere un'altro ponte H esterno metti 4 transistor, 2 NPN e 2 PNP (i BF422 come NPN e i BF421 come PNP dovrebbero andare e reggere fino a 7 ampere) colleghi la base di un PNP e un NPN insieme a un cavo del motore e la stessa cosa per l'altro cavo. poi colleghi il negativo della batteria esterna ai connettori dei NPN e il positivo agli emettitori dei PNP. in questo modo dovresti avere il tuo ponte h con semplici amplificatori esterni.

spero di aver detto giusto (correggetemi in caso, non mi offendo, anzi ammetto gli errori ) e che tu abbia capito

ciao
lol21
"4 transistor, 2 NPN e 2 PNP" dicesi ponte H a casa mia... quindi è la stessa cosa che stò dicendo io da giorni.
purtroppo il tempo per sperimentare è poco, quindi non ho ancora fatto niente.

ciao
__________________
Franz
...i miei modelli...
...dal modellismo al puzzle in 2 secondi...®
Franz DAG non è collegato   Rispondi citando
Vecchio 01 aprile 10, 12:14   #10 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Citazione:
Originalmente inviato da Franz DAG Visualizza messaggio
il potenziometro è da 5 Kohm, ma come detto, è l'ultimo dei miei problemi.



"4 transistor, 2 NPN e 2 PNP" dicesi ponte H a casa mia... quindi è la stessa cosa che stò dicendo io da giorni.
purtroppo il tempo per sperimentare è poco, quindi non ho ancora fatto niente.

ciao
Si esatto.
Per il ponte io opterei per dei mosfet, e non per dei BJT, solo che non so che coppia P-N consigliarti...
