Idrovolante

[Sampei71]

Ciao a tutti! Dopo il Wildtrainer, Albyone2 e dopo essermi fatto un po' di cultura, ora voglio cimentarmi nella progettazione di un idrovolante... Il modello prevederà l'elica spingente dietro l'ala, pattino centrale + 2 pattini più piccoli laterali, integrati sulla fuso, estraibili e sostituibili eventualmente con 2 ruote, reparto elettronica impermeabile, ala depron clark y AA 1250mm, corda 180 (alettoni esclusi), 0 diedro, peso stimato intorno ai 700 grammi, per un carico alare stimato di 38-40 gr/dm2. Motorizzazione BL 1000Kv, elica 7x6 o 8x4 lipo 1300mA
Anima centrale in compensato da 4mm, sandwitch in polistirene estruso da 30mm, lunghezza 900mm fatemi gli auguri... a presto con le prime foto del progetto!

[Sampei71]

prima bozza anima centrale

[cadal]

Ma un disegnino per avere un'idea ?

[BlackSheep]

...progetto in dwg?

[Sampei71]

dwg, pdf... parto dal 3D, poi export...

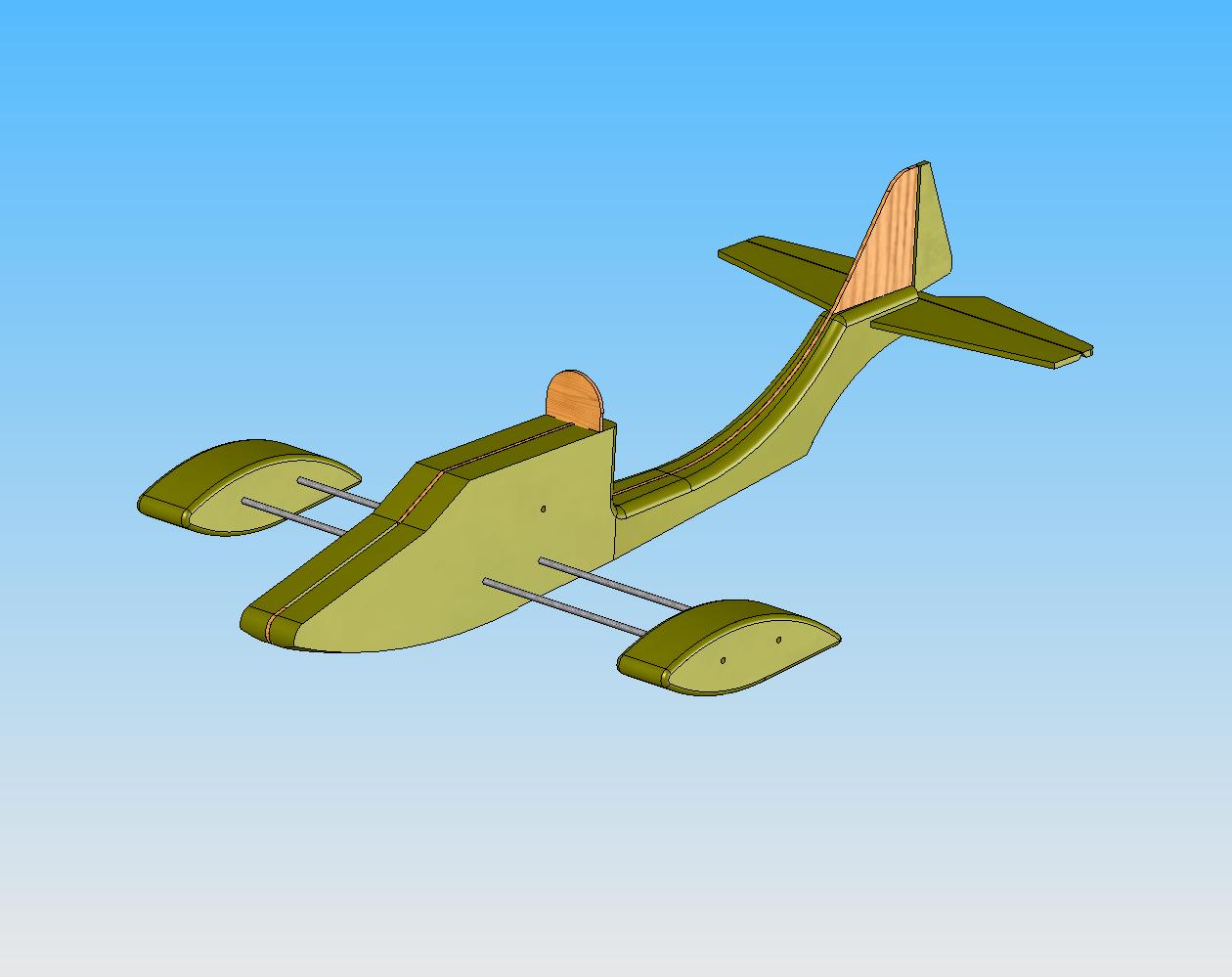

un altro paio di immagini per stuzzicarvi...

[sbronzolo]

Che programma hai usato ??

[Sampei71]

solidworks

[Sampei71]

i lavori procedono... 3 orette di cad e + o - le linee dovrebbero essere queste; ho fatto le sedi per i servi, batteria, attacco motore. Ho portato tutti il più avanti possibile, per centrare il baricentro. vedremo sul primo prototipo se ci ho azzeccato, al limite si allunga ulteriormente il muso di qualche cm, credo sia pesante di culo. Se sarà cabrato inserirò un piombo di qualche decina di grammi sul muso.i pattini non aggravano sullo spostamento del baricentro, in quanto sono proprio sul baricentro stesso. ho posizionato il redan 10mm dietro il baricentro, dovrebbe essere la posizione ottimale...
per il resto... che ne dite? aspetto consigli, suggerimenti, giudizi... volerà? navigherà? si inabisserà?

[Sampei71]

Mmmmmmm nessuno si sbilancia..... mi sa che aspettate a vederlo affondare per poi dire, lo sapevo, non avrebbe mai volato! Se vola bene, se non vola, tolgo l'ala e faccio un idroscivolante....
Intanto fine progetto e i primi pezzi tagliati......

[matrix83120]

Originalmente inviato da Sampei71

Mmmmmmm nessuno si sbilancia..... mi sa che aspettate a vederlo affondare per poi dire, lo sapevo, non avrebbe mai volato! Se vola bene, se non vola, tolgo l'ala e faccio un idroscivolante....
Intanto fine progetto e i primi pezzi tagliati......

ciao bello il progetto!!!! ma che lavoro fai?!?!? anche io per lavoro uso solidworks... xche caso hai il modello del servo?

ciao!
