Piper Cub Build Log

Ciao a tutti. Inserisco alcune foto (parlare di build log mi sembra un pò eccessivo) di questa nuova costruzione. E' un kit da un 180 cm. che proviene dal solito spacciatore di Hong Kong. Non è il primo kit che compro e devo dire che non sono male, i pezzi sono ben tagliati a laser, combaciano bene senza alcun aggiustamento. Il compensato sembra di qualità (in altri kit ho avuto il problema che i fogli sembravano incollati con lo sputo).
Insomma sono soddisfatto.
Le cose negative: al solito le istruzioni sono praticamente inesistenti ( problema segnalato da tutti) devi essere minimamente esperto per non perderti e alla fine restano sempre 2/3 pezzi che non trovano collocazione. In questo modello il carrello è veramente pessimo, due triangoli di lamiera uniti alla fusoliera da due cerniere tipo credenza anni 50 portati in trazione da due molle incrociate veramente brutte. Per fortuna ho trovato come ricambio di un altro Piper un carrello veramente bello fatto proprio come l'originale che ho potuto adattare.

Claudio
622090 non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 11:14   #2 (permalink)  Top
User

L'avatar di 622090

Data registr.: 01-04-2011
Residenza: Cerveteri
Messaggi: 1.124

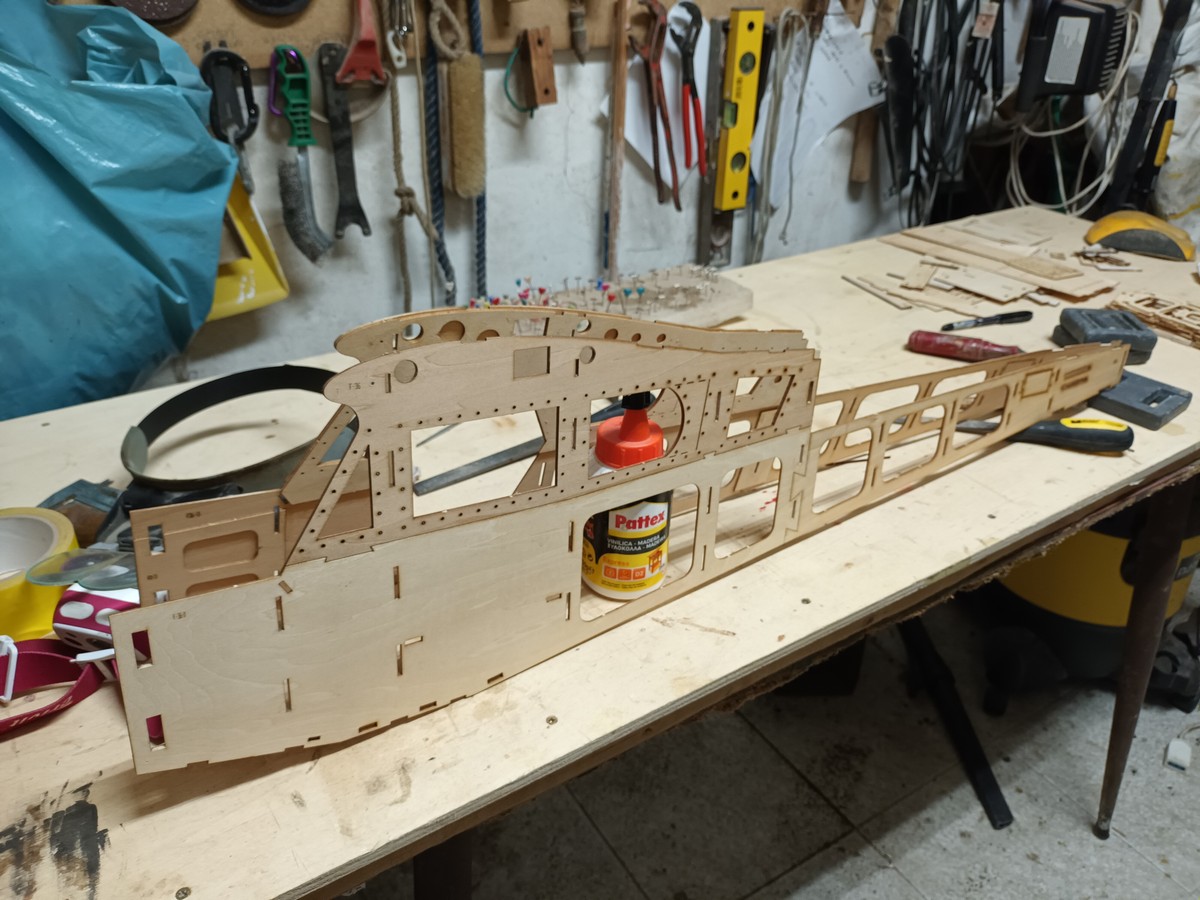

Ecco le foto
Icone allegate
Piper Cub Build Log-20221011_185826.jpg   Piper Cub Build Log-20221021_171724.jpg   Piper Cub Build Log-20221027_193918.jpg   Piper Cub Build Log-20221027_193927.jpg
622090 non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 11:16   #3 (permalink)  Top
User

L'avatar di 622090

Data registr.: 01-04-2011
Residenza: Cerveteri
Messaggi: 1.124
Altre 4
Icone allegate
Piper Cub Build Log-20230205_163159.jpg   Piper Cub Build Log-20230205_204112.jpg   Piper Cub Build Log-20230205_204116.jpg   Piper Cub Build Log-20230215_195615.jpg
622090 non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 11:17   #4 (permalink)  Top
User

L'avatar di 622090

Data registr.: 01-04-2011
Residenza: Cerveteri
Messaggi: 1.124
Ancora
Icone allegate
Piper Cub Build Log-20230218_175404.jpg   Piper Cub Build Log-20230218_175406.jpg
622090 non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 11:20   #5 (permalink)  Top
User

L'avatar di 622090

Data registr.: 01-04-2011
Residenza: Cerveteri
Messaggi: 1.124
Avrei bisogno di una consulenza perchè è il primo modello che faccio con il bordo d'entrata in carbonio invece che di balsa. Come si rifinisce? Cioè come si raccordano le due tavolette da due mm. sul tubo? Si carteggia a zero? Mi sembra strano. Grazie
Icone allegate
Piper Cub Build Log-20230218_193309.jpg
622090 non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 17:32   #6 (permalink)  Top
User

L'avatar di imbamar

Data registr.: 27-03-2012
Residenza: roma
Messaggi: 944
Citazione:
Originalmente inviato da 622090 Visualizza messaggio
Avrei bisogno di una consulenza perchè è il primo modello che faccio con il bordo d'entrata in carbonio invece che di balsa. Come si rifinisce? Cioè come si raccordano le due tavolette da due mm. sul tubo? Si carteggia a zero? Mi sembra strano. Grazie
Forse l'unico modo che vedo è far arretrare il tondino di carbonio finchè la sua curvatura anteriore non raccorda con la curvatura del naso della centina. Dovresti con una piccola lima rotonda ovalizzare un pochino la sede rotonda della centina in modo che il tondino di carbonio, appunto, arretri formando una curvatura raccordata con la centina. Credo basti pochissimo. Immagino poi che ricoprirai con termoretraibile quindi eventuali imperfezioni tra centina e tondino non dovrebbero essere visibili.
imbamar non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 17:51   #7 (permalink)  Top
Sospeso

Data registr.: 06-02-2013
Messaggi: 3.879
Per me assottigliare la punta del dorso della centina in modo da non vedere il gradino, basta! rivestire cosi.
Io ho un kit dell'Ansaldo Balilla e li ha di balsa tondi!

Ultima modifica di Trinacria : 19 febbraio 23 alle ore 17:56
Trinacria non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 18:51   #8 (permalink)  Top
User

L'avatar di imbamar

Data registr.: 27-03-2012
Residenza: roma
Messaggi: 944
Citazione:
Originalmente inviato da Trinacria Visualizza messaggio
Per me assottigliare la punta del dorso della centina in modo da non vedere il gradino, basta! rivestire cosi.
Io ho un kit dell'Ansaldo Balilla e li ha di balsa tondi!
A guardare la foto, e non si vede bene, il tondino eccede il profilo ideale della centina di cui il tondino di carbonio dovrebbe costituire il bordo d'entrata. Quindi non ha da raccordare, assottigliando la centina, ma, se ho interpretato bene la foto, arretrare il tondino. Assottigliando la punta del dorso della centina peggiora il difetto. Ripeto, sempre che la fotografia rappresenti il difetto come lo ho interpretato io.
imbamar non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 19:12   #9 (permalink)  Top
Sospeso

Data registr.: 06-02-2013
Messaggi: 3.879
Citazione:
Originalmente inviato da imbamar Visualizza messaggio
A guardare la foto, e non si vede bene, il tondino eccede il profilo ideale della centina di cui il tondino di carbonio dovrebbe costituire il bordo d'entrata. Quindi non ha da raccordare, assottigliando la centina, ma, se ho interpretato bene la foto, arretrare il tondino. Assottigliando la punta del dorso della centina peggiora il difetto. Ripeto, sempre che la fotografia rappresenti il difetto come lo ho interpretato io.
Puo essere che va stuccato? farei una prova a rivestire con un pezzo di termoretraibile.
Trinacria non è collegato   Rispondi citando
Vecchio 19 febbraio 23, 23:57   #10 (permalink)  Top
User

L'avatar di 622090

Data registr.: 01-04-2011
Residenza: Cerveteri
Messaggi: 1.124

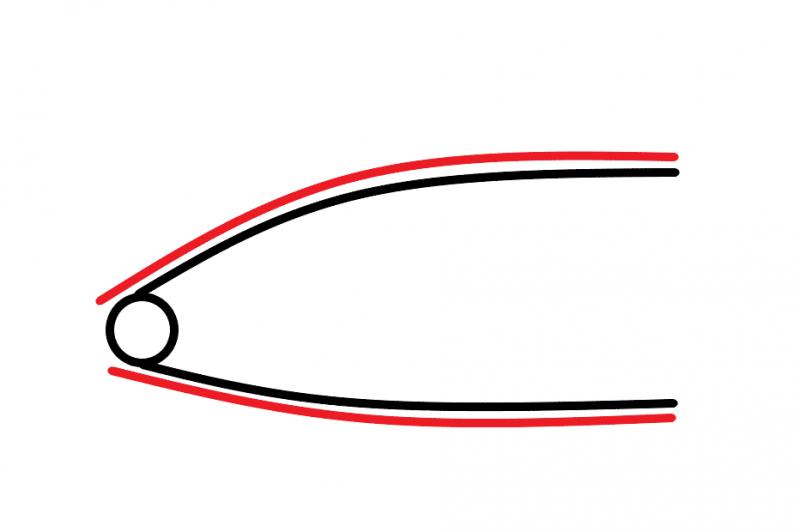

No, scusate la foto inganna. Il tondino è perfettamente raccordato con la curva della centina, Il problema nascerà quando aggiungerò le tavolette per chiudere il D box. Ho fatto un disegno sperando di chiarire. Come raccordare quello scalino da 2 mm?
Immagini allegate
Tipo file: jpg Senza titolo.jpg‎ (20,0 KB, 94 visite)
