Midi E-Xtreme di Michael Sillman

un mesetto fa, dopo 3 anni di soli elicotteri, son tornato nella cantina-laboratorio per rimettere in volo il mio vecchio fido Edge 540 di hobbyking...
...Ho rivisto i legnetti e l'arrugginito tagliabalsa...ed è tornata prepotente la scimmia costruttiva

Per riprendere un pò di allenamento (non che ne abbia costruiti chissà quanti in passato, anzi) ho optato per il Midi E-Xtreme di Michael Sillman, un funfly da 1240mm di apertura alare.

Sito ufficiale:
E-Xtreme
(son reperibili anche i piani in PDF, per diverse versioni, rispettivamente da 75, 93, 124 e 155cm di AA)

Build log dell'autore:
https://www.rcgroups.com/forums/show...ng-my-E-Xtreme

Non ho una CNC, quindi farò tutto "a manina"
il modello non è difficile da realizzare, ma neppure banale. Almeno per me!
Purtroppo mi mancano sia la bravura che l'esperienza dei "grandi" di questo forum.
Ma proviamoci!
__________________
SAB Goblin 500, Oxy 4 Max 380.
coderzone77 non è collegato   Rispondi citando
Vecchio 21 aprile 17, 17:03   #2 (permalink)  Top
Adv Moderator

L'avatar di coderzone77

Data registr.: 10-05-2008
Residenza: Roseto (TE)
Messaggi: 10.441

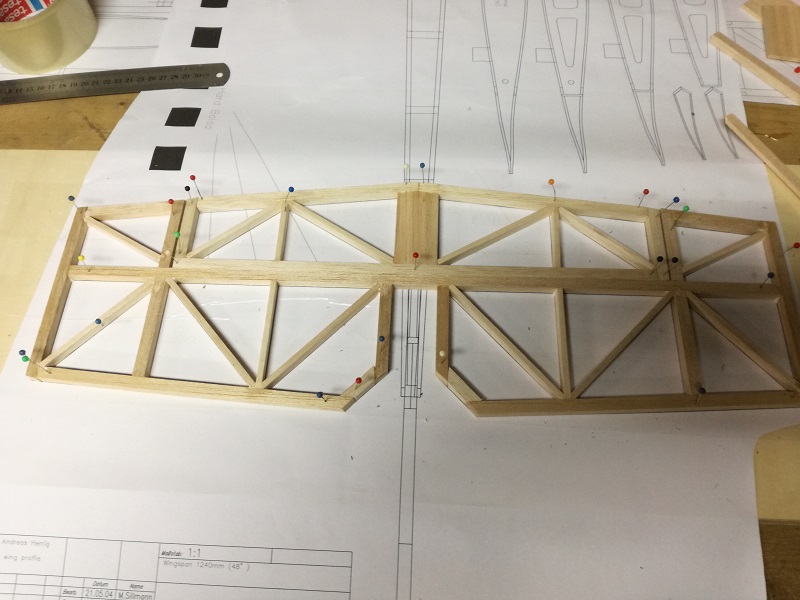

pianetto
e qui primo errore, devo separare la parte mobile in 2, e collegarle con un tondino di acciaio.
Icone allegate
Midi E-Xtreme di Michael Sillman-quota.jpg
__________________
SAB Goblin 500, Oxy 4 Max 380.
coderzone77 non è collegato   Rispondi citando
Vecchio 21 aprile 17, 17:06   #3 (permalink)  Top
Adv Moderator

L'avatar di coderzone77

Data registr.: 10-05-2008
Residenza: Roseto (TE)
Messaggi: 10.441
direzionale
Icone allegate
Midi E-Xtreme di Michael Sillman-timone.jpg
__________________
SAB Goblin 500, Oxy 4 Max 380.
coderzone77 non è collegato   Rispondi citando
Vecchio 21 aprile 17, 17:06   #4 (permalink)  Top
Adv Moderator

L'avatar di coderzone77

Data registr.: 10-05-2008
Residenza: Roseto (TE)
Messaggi: 10.441
Prima fiancata della fusoliera.
Stasera farò l'altra.
Icone allegate
Midi E-Xtreme di Michael Sillman-fianca_fuso.jpg
__________________
SAB Goblin 500, Oxy 4 Max 380.
coderzone77 non è collegato   Rispondi citando
Vecchio 21 aprile 17, 17:07   #5 (permalink)  Top
Adv Moderator

L'avatar di coderzone77

Data registr.: 10-05-2008
Residenza: Roseto (TE)
Messaggi: 10.441
Ben accette critiche, suggerimenti, varie ed eventuali
__________________
SAB Goblin 500, Oxy 4 Max 380.
coderzone77 non è collegato   Rispondi citando
Vecchio 21 aprile 17, 21:19   #6 (permalink)  Top
Adv Moderator

L'avatar di coderzone77

Data registr.: 10-05-2008
Residenza: Roseto (TE)
Messaggi: 10.441
Particolare della seconda fiancata della fusoliera.
Senza CNC è dura, ma con un pò di pazienza e un pò di carta vetrata ce la farò
Icone allegate
Midi E-Xtreme di Michael Sillman-img_20170421_201634.jpg
__________________
SAB Goblin 500, Oxy 4 Max 380.
coderzone77 non è collegato   Rispondi citando
Vecchio 22 aprile 17, 17:04   #7 (permalink)  Top
User

Data registr.: 29-08-2011
Residenza: sansepolcro
Messaggi: 106
Be tutto a mano è un gran bel lavoro....

Inviato dal mio SM-G935F utilizzando Tapatalk
minimatte77 non è collegato   Rispondi citando
Vecchio 22 aprile 17, 17:45   #8 (permalink)  Top
User

L'avatar di gekomike

Data registr.: 29-09-2014
Residenza: Milano
Messaggi: 655
Citazione:
Originalmente inviato da coderzone77 Visualizza messaggio
Particolare della seconda fiancata della fusoliera.
Senza CNC è dura, ma con un pò di pazienza e un pò di carta vetrata ce la farò
Forza forza! E beato te che hai un laboratorio stabile
gekomike non è collegato   Rispondi citando
Vecchio 23 aprile 17, 08:47   #9 (permalink)  Top
Odi
UserPlus

L'avatar di Odi

Data registr.: 10-01-2005
Residenza: Lugano - Svizzera
Messaggi: 6.061
Chi ben inizia è a metà dell'opera!

Per le giunzioni a traliccio, come hai fatto, preciso, va benone! Ma a volte risulta più "preciso" lasciare un filino di margine tra correnti e traliccio, questo per evitare torsioni dei correnti dovuto ad una sagomatura del traliccio non perfettamente ortogonale, dal momento che le fiancate sono rivestite la funzione del traliccio, seppur importante, diventa secondaria, per facilitare l'operazione spilla i correnti precisi sul piano, realizza il traliccio (se sei preciso e hai mano e strumenti per sagomare, ottimo e lascia stare quanto segue ) senza andare in compressione ai correnti, ogni comoressione/attrito risulta in una deformazione, questo purtroppo, sempre.
Accosta tutti gli elementi e fissali con spilli, poi aggiungi del bicarbonato in polvere nelle giunture e ripassa con cianolitica fluida.
La giunzione risulterà solida e precisa, il traliccio deve lavorare in compressione quindi le giunzioni "al bicarbonato" vanno più che bene (ovvio parliamo di decimi..Non di millimetri..), alla trazione penserà la balsa di rivestimento.

Per il cabra, prima di fare modifiche, come hai intenzione di azionarlo/li?

Saluti!
__________________
Save the Swiss Milk, drink Beer!

www.facebook.com/Photomodellismo
www.woodplanekit.com
Odi non è collegato   Rispondi citando
Vecchio 23 aprile 17, 14:15   #10 (permalink)  Top
Adv Moderator

L'avatar di coderzone77

Data registr.: 10-05-2008
Residenza: Roseto (TE)
Messaggi: 10.441
Ciao ragazzi,
e grazie per gli interventi.
@Odi: per il piano di quota (dove stanno parti mobili) la giunzione è da "rifare".. taglierò e metterò il tondino in acciaio armonico. ho proprio cannato

Son andato molto avanti ieri, ma ho problemi giganteschi con il mio utensile da traforo elettrico.
Lo presi anni fa in un noto magazzino, pagato pochissimo per carità, ma non taglia diritto, vibra, è un disastro.
mi tocca tagliare il compensato di betulla un pò più largo e poi andare di olio di gomito. Gli scassi per renderli buoni è stato un lavoraccio.
A seguire, prox post, le nuove foto.
Speriamo bene, ma la vedo complicata la situazione.
credo i tempi siano maturi per acquistare un bel Proxxon DS230. vedremo il conto della "moneta" in settimana, a stipendio acquisito (tanto la moglie non si incaxxa , la sua bella borsa per regalo di pasqua l'ha ricevuta, quindi dovrebbe star serena )
