Programma per disegnare Profili Alari in Autocad

Ciao a tutti.
Ho fatto un programma per disegnare un profilo alare, alla scala voluta, prendendo i dati dal file .dat prelevato dal programma Profili2
Ricordo che il programma Profili2 è gratuito ed è scaricabile dal sito: Profili 2 - download di tutte le versioni di Profili
Una vola scelto il profilo si può scaricare, dal menu "esportazione" il file in formato .dat o .txt (esempio HQ3014.dat)
Siccome il nome del file deve contenere anche il percorso, conviene inserirlo in c:\. Quando verrà richiesto il nome del file bisognerà scrivere c:\HQ3014.dat
Il file ProfAla.lsp va inserito in un percorso di ricerca di Autocad, ad esempio:
c:\Programmi\Autodesk\AutoCAD 2014.
Per eseguire il file digitare (load "ProfAla.lsp")

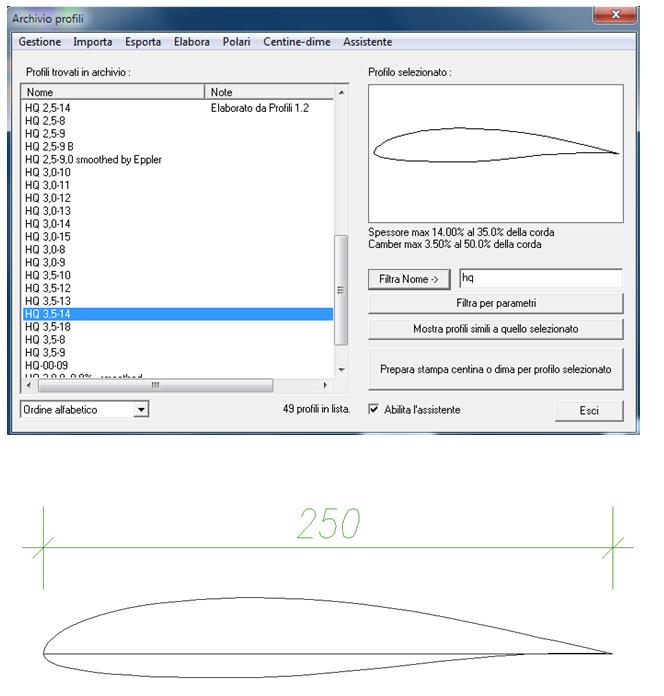

Nell'immagine sotto si vede il programma Profili2 per scaricare il file .dat e il disegno in AutoCad dove il Profilo viene scalato automaticamente alla corda voluta (nell'esempio 250 mm).
Ciao a tutti.

Files allegati
Tipo file: rar ProfAla.rar‎ (1,3 KB, 46 visite)

Ultima modifica di Angelo : 25 aprile 20 alle ore 09:17
Angelo non è collegato   Rispondi citando
Vecchio 25 aprile 20, 09:48   #2 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 13.350
Molto più veloce una volta scelto il profilo in Profili 2 scegliere il comando " centine e dime " - prepara stampa o dima per il profilo selezionato.
Impostare sulla schermata una corda standard, io di solito faccio 100.
Dare conferma.
Esce la schermata col profilo, scegliere in alto " dxf"
chiede " salva con nome " e qui si dice dove mettere il file scelto.
Dopo di che si avrà a disposizione permanente un file dxf che può essere introdotto come blocco in qualsiasi disegno di AutoCad e scalato convenientemente.

Pochi clic in pochissimo tempo.
Provare per credere.
Ehstìkatzi non è collegato   Rispondi citando
Vecchio 25 aprile 20, 10:39   #3 (permalink)  Top
User

Data registr.: 13-07-2019
Residenza: Como
Messaggi: 75
Ciao Ehstìkatzi

Hai ragione.
Non mi ero registrato e pensavo che quella opzione mi fosse preclusa.
Invece ho ripetuto l'operazione e ho visto che funziona.
Ho, quindi, lavorato per niente.
Va be!, tanto in questo periodo di clausura per cornavirus abbiamo un pò di tempo da buttare via.
Grazie del suggerimento, ciao
Angelo non è collegato   Rispondi citando
Vecchio 22 dicembre 20, 19:24   #4 (permalink)  Top
User

Data registr.: 02-01-2015
Residenza: vattelappesca
Messaggi: 78
Citazione:
Originalmente inviato da Ehstìkatzi Visualizza messaggio
Molto più veloce una volta scelto il profilo in Profili 2 scegliere il comando " centine e dime " - prepara stampa o dima per il profilo selezionato.
Impostare sulla schermata una corda standard, io di solito faccio 100.
Dare conferma.
Esce la schermata col profilo, scegliere in alto " dxf"
chiede " salva con nome " e qui si dice dove mettere il file scelto.
Dopo di che si avrà a disposizione permanente un file dxf che può essere introdotto come blocco in qualsiasi disegno di AutoCad e scalato convenientemente.

Pochi clic in pochissimo tempo.
Provare per credere.
Il decalogo AIR.CO.DE. tool .3

1. apro Rhino7 e Grasshopper,
2. avvio la definizione aircode,
3. carico tre viste,
4. seleziono una fuso o la disegno rapidamente con subd,
5. seleziono un profilo alla radice e uno all'estremità,
6. inserisco apertura alare, diedro, freccia, altezza dell'ala e avanzamento,
7. ripeto 5 e 6 per il piano di quota e per la deriva (singola o doppia),
8. inserisco numero di ordinate, di correnti, spessore per la fuso e per ali e piani di quota,
9. assegno la scala,
10. attendo circa 5 minuti perché calcoli tutto e genera superficie in continuità di curvatura con raccordi automaticamente realizzati, struttura pronta, mesh pronta, stl pronto, file con nesting per dxf pronto (scala modificabile all'istante) e distribuzione automatica su uno o più fogli. Dimenticavo: anche il castello motore è parametrizzato e si ricava automaticamente.



Vedi https://fb.watch/2xY8OFieXW/ per notare la rapidità con cui si generato tutti i livelli in Rhino.

Su https://www.youtube.com/channel/UCDQ...oSI_iyg/videos
trovi un po' di video "casalinghi" con cui puoi farti un idea.

Provare per credere

ps non ho ancora implementato gli alleggerimenti e la parametrizzazione (per quanto parziale ) della fusoliera.
Icone allegate
Programma per disegnare Profili Alari in Autocad-2020-12-22_19-19-34.jpg   Programma per disegnare Profili Alari in Autocad-2020-12-22_19-23-05.jpg   Programma per disegnare Profili Alari in Autocad-2020-12-22_19-30-00.jpg

Ultima modifica di lalapa : 22 dicembre 20 alle ore 19:30
lalapa non è collegato   Rispondi citando
Vecchio 22 dicembre 20, 19:40   #5 (permalink)  Top
User

Data registr.: 02-01-2015
Residenza: vattelappesca
Messaggi: 78
Allego qualche immagine per mostrare la qualità della superficie e dei raccordi.

Dimenticavo: estrapola anche i dati geometrici e ponderali per lo studio delle performance (da implementare per bene ancora).
Icone allegate
Programma per disegnare Profili Alari in Autocad-2020-12-22_19-34-23.jpg   Programma per disegnare Profili Alari in Autocad-2020-12-22_19-34-12.jpg   Programma per disegnare Profili Alari in Autocad-2020-12-22_19-39-49.jpg

Ultima modifica di lalapa : 22 dicembre 20 alle ore 19:49
lalapa non è collegato   Rispondi citando
Vecchio 22 dicembre 20, 19:42   #6 (permalink)  Top
User

Data registr.: 02-01-2015
Residenza: vattelappesca
Messaggi: 78
Detto ciò comunque mi complimento con il nostro amico che ci spiega l'interessantissimo Fusion la cui parametricità è una caratteristica fantastica. Ottimo strumento e ottima iniziativa.
lalapa non è collegato   Rispondi citando
Vecchio 22 dicembre 20, 19:54   #7 (permalink)  Top
User

Data registr.: 02-01-2015
Residenza: vattelappesca
Messaggi: 78
e questa è la definizione aircode.gh con oltre 1500 profili selezionabili.

ps è possibile anche tracciare a mano un profilo e ricavare il file dat con un numero a piacere di punti.
Icone allegate
Programma per disegnare Profili Alari in Autocad-2020-12-22_19-50-51.jpg   Programma per disegnare Profili Alari in Autocad-2020-12-22_19-52-17.jpg   Programma per disegnare Profili Alari in Autocad-2020-12-22_19-52-56.jpg

Ultima modifica di lalapa : 22 dicembre 20 alle ore 19:59
lalapa non è collegato   Rispondi citando
Vecchio 23 dicembre 20, 10:38   #8 (permalink)  Top
User

Data registr.: 02-01-2015
Residenza: vattelappesca
Messaggi: 78
Citazione:
Originalmente inviato da lalapa Visualizza messaggio
Detto ciò comunque mi complimento con il nostro amico che ci spiega l'interessantissimo Fusion la cui parametricità è una caratteristica fantastica. Ottimo strumento e ottima iniziativa.
Quoto me stesso (ho confuso i post che sono fatto stolito)
lalapa non è collegato   Rispondi citando
Vecchio 23 dicembre 20, 10:38   #9 (permalink)  Top
UserPlus

L'avatar di favonio

Data registr.: 01-04-2004
Residenza: Napoli-Bari
Messaggi: 2.796
Invia un messaggio via MSN a favonio
Mi sfugge il senso della discussione.
Se mi servisse un foglio stampato con il profilo lo fa direttamente Profili punto

Se dovessi disegnare un profilo per completare un disegno CAD basta creare un file di testo con i comandi da eseguire, per esempio :
_pline
1.000000,0.000311
0.994227,0.000847
0.982595,0.001929
0.969434,0.003139
0.956049,0.004355

Salvarlo con estensione .scr e lanciarlo con il comando "script".

Più pedestremente eseguire il comando di polilinea e quando autocad chiede di inserire un punto incollare i punti che abbiamo copiato dal file .dat o .txt del profilo.
Unica attenzione è che, nel file .dat, al posto degli spazi ci sia una virgola al posto delle virgole i punti ed alla fine di ogni riga ci sia enter o "a capo".
__________________
Ciao, mauro.
Meno cose ci sono meno se ne rompono!


favonio non è collegato   Rispondi citando
Vecchio 23 dicembre 20, 14:13   #10 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 13.350
Citazione:
Originalmente inviato da favonio Visualizza messaggio
Mi sfugge il senso della discussione.
Se mi servisse un foglio stampato con il profilo lo fa direttamente Profili punto

Se dovessi disegnare un profilo per completare un disegno CAD basta creare un file di testo con i comandi da eseguire, per esempio :
_pline
1.000000,0.000311
0.994227,0.000847
0.982595,0.001929
0.969434,0.003139
0.956049,0.004355

Salvarlo con estensione .scr e lanciarlo con il comando "script".

Più pedestremente eseguire il comando di polilinea e quando autocad chiede di inserire un punto incollare i punti che abbiamo copiato dal file .dat o .txt del profilo.
Unica attenzione è che, nel file .dat, al posto degli spazi ci sia una virgola al posto delle virgole i punti ed alla fine di ogni riga ci sia enter o "a capo".
Profili 2 permette di produrre un file dxf , come diceva Peppino a Totò : " ho detto tutto ".
