Foto 1, sto curando alcuni dettagli, allora l'elica cosidetta madre ed il listellone di mogano da fresare dovranno poggiare su listelli di legno per non fresare il piano del pantografo, inevitabile solo l'avvitare viti da legno!

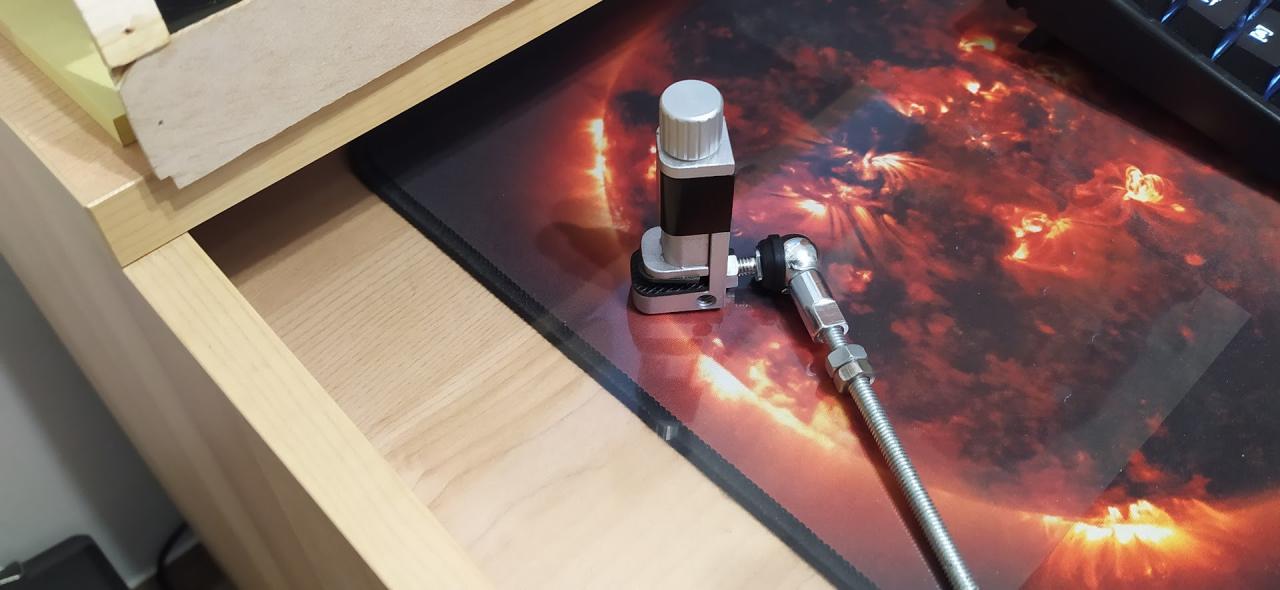

Come vedete in foto ho ordinato due snodi sferici modificati in modo che l'asse filettato penetri e stringa la sfera una volta regolata la posizione dei due morsetti.
Perchè tutto questo? per il semplice fatto che l'elica non è piatta! e naturalmente per non farla flettere quando il tastatore si poggia sopra l'elica.
Piazzati alle due estremità (centralmente basta del biadesivo) quando il tastatore arriverà alle due estremità cambierò posizione dei due morsetti e la fresa mi copierà anche le due estremità. Oggi è arrivato questo pulsante a pedale/piede che stacca la corrente, da usare sia alla fresa che al seghetto per tagliare la sagoma dell'elica........tutto qui per il momento, devo costruirmi due squadrette ad ''L'' regolabili in altezza, sono quasi pronto! allego anche link pulsante.

https://it.aliexpress.com/item/32801...ankId:11691895
Icone allegate
Pantografo solo per eliche di legno-img_20220114_201724.jpg

Ultima modifica di Trinacria : 14 gennaio 22 alle ore 20:50
Trinacria non è collegato   Rispondi citando
Vecchio 25 gennaio 22, 20:36   #52 (permalink)  Top
Sospeso

Data registr.: 06-02-2013
Messaggi: 3.879
Foto 1, ho beccato 2 squadrette che avevano un asola a centro di circa 20mm e due fori, uno superiore ed uno inferiore cosi ho allungato l'asola con il flex, una limatina e basta, molto robuste!!

Foto 2 è 3, le immagini parlano da sole come vedete i morsetti stringendo seguono il passo dell'elica e lo snodo sferico aiuta proprio a questo e dopo stringo i due dadi uniti che penetrano fino a bloccare la sfera e poi mi stringo quelli alla squadretta anche quello al morsetto .
Ora mi devo costruire un tastatore piatto al minitornio per legno. Cose ne pensate della forma dell'elica (scimitar la fine del mondo!)? quell'elica cosi scura non e in vero mogano ,e un colorante, che presa per il kulo! per questo dobbiamo fare partire sto pantografo
