radiocomando rcsystem per simulatori

[beardj]

salve a tutti!
mi trovo tra le mani un radiocomando per simulatori della rcsystem quello ideato per fms con presa com, secondo voi e' possibile farlo riconoscere ad aerofly pro anche magari con un cavetto che lo portasse usb???
ciao
davide

[Madmax74]

Ciao beardj, io ho lo stesso radiocomando e con FMS funziona benissimo. Ho comprato il cavo com/usb ma non serve a molto. Ti posso solo dire che la radio funziona benissimo con ppjoy.

[Baganauss]

Salve

ho anche io un RC System RC2070 4 CH 40MHZ per la precisione, credo dato in dotazione con il microcopter 2. anzi se per caso esiste qualche specifica, mi piacerebbe avere una copia Ho perso tutto e non trovo neanche le batterie, mannaggia!!!

Comunque, volevo sapere se il connettore sul retro della radio è utilizzabile per interfacciarlo a FMS o altri simulatori con il circuito sulla parallela e PPJoy. La presa è a 4 pin tipo la Y-C del videocomposito o S-VHS che dir si voglia.

Ringraziamenti anticipati

Marco

[protomax]

Originalmente inviato da Baganauss

Salve

ho anche io un RC System RC2070 4 CH 40MHZ per la precisione, credo dato in dotazione con il microcopter 2. anzi se per caso esiste qualche specifica, mi piacerebbe avere una copia Ho perso tutto e non trovo neanche le batterie, mannaggia!!!

Comunque, volevo sapere se il connettore sul retro della radio è utilizzabile per interfacciarlo a FMS o altri simulatori con il circuito sulla parallela e PPJoy. La presa è a 4 pin tipo la Y-C del videocomposito o S-VHS che dir si voglia.

Ringraziamenti anticipati

Marco

per saperlo bisognerebbe o aprirla e vedere che fili sono collegati o mettergli una spina e controllare che segnali escono tramite oscilloscopio...questo e' il metodo piu' "Bruto" ma potrebbe esserci qualcuno che ha gia fatto esperienza magari posta un foto dela tua radio cosi' se qualcuno la riconosce mangari ti puo' dare piu' info

[Baganauss]

Bene, è passato ormai del tempo dall'ultimo post.
Le foto le ho fatte, ma sono rimaste a casa nella flash card, mannaggia, comunque le posterò domani.

Allora, in tutto questo tempo mi sono girato il web in lungo e in largo oltre ad andare anche "underthenet", e sono arrivato alla conclusione che la radio in questione e praticamente identica alla ESKY, mi pare che si chiami così.
Quindi, ho affrontato il problema come suggerito da Protomax, che ringrazio. Avrei bisogno di sapere se per caso qualc'uno di voi è in grado di darmi maggiori dettagli circa il segnale PPM generato dalla logica della radio in termini di livello segnale misurato in uscita dalla radio, e in uscita sul collettore del Transistor (o sul piedino 10 della LPT non conessa al PC)
Purtroppo non riesco a postare delle immagni, ma in linea di principio già questa informazione mi consentirebbe di capire meglio in che stato mi trovo e che strada prendere
Ho la vaga impressione che sul collettore non ho sufficiente segnale per pilotare correttamente il driver.

Ringraziamenti anticipati.

Marco

P.S. come oscilloscopio utilizzo quello software che si trova sul web che devo dire funziona abbastanza bene e per lo scopo è sufficiente.

[Baganauss]

Ok
ho risolto la questione.

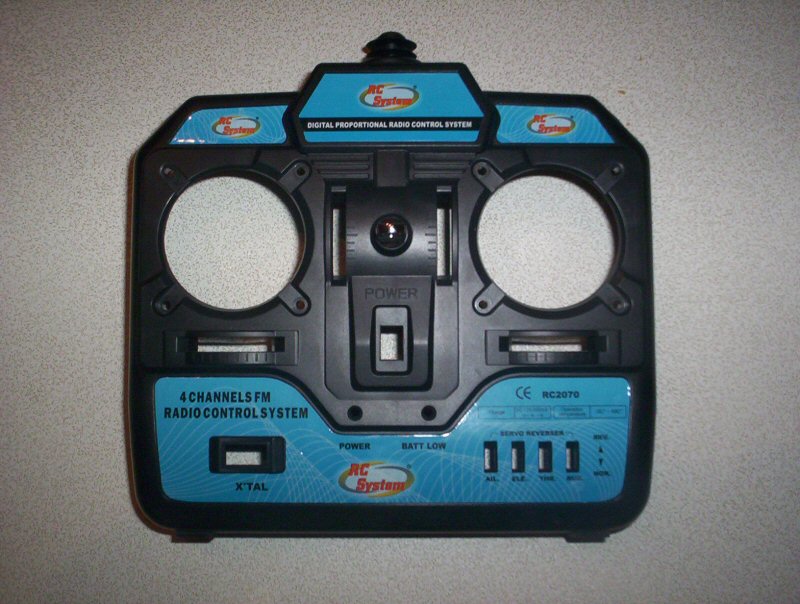

Il radiocomando (solo il case in quanto ancora smontato)

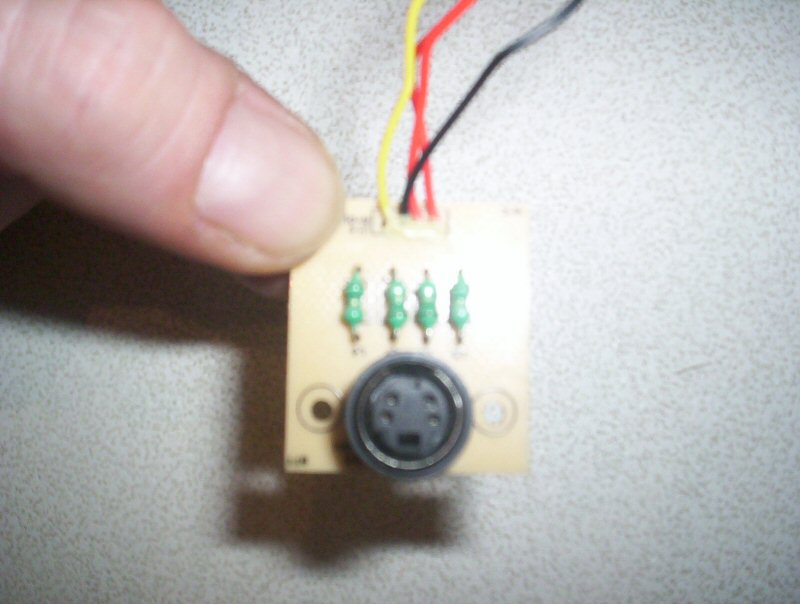

Il connettore posteriore mini DIN4 pin.

Lo schema di riferimento è questo http://www.baronerosso.it/forum/atta...6&d=1134816791
con un piccola eccezzione.
Il contatto di massa non è sul piedino 3 come indicato, ma sull'anello circolare. Quindi il cavetto di massa (GND) deve essere collegato al guscio metallico del connettore DIN.
Per il resto della configurazione vale quella dei vari post, ricordando di settare da BIOS la parallela come EPP, di disabilitare il Debug mode di PPJ, etc.

Una nota che ritengo interessante è come sono arrivato a scoprire il segnale PPM GIUSTO.
per prima cosa mi sono procurato una versione free di un oscilloscopio, ( se posso allegarlo vorrei essere autrorizzato) che sfrutta la porta di ingresso audio di una vulgari scheda audio appunto. Mi sono realizzato un cavetto con calza e due conduttori (Left & Right) collegati ad un minijack stereo da 3.5mm.
All'altro capo o saldato 3 pinzette isolate due rosse (traccia 1 e traccia 2) e una nera (GND).
Poi ho settaio il mixer escludendo tutti i segnali di ingresso.
Ho mandato in uscita dal LINE out un segnale campione da 50 Hz e ho diciamo tarato l'oscilloscopio.
Poi sono andato a "caccia" del PPM tastando i vari contatti del connettore e per sicurezza confrontati sul connettore di uscita prima dell'ingresso sul modulo HF della radio stessa. Diciamo che questo metodo potrebbe essere applicato a tutte le radio che hanno i due moduli separati. (appena posso posto delle foto)

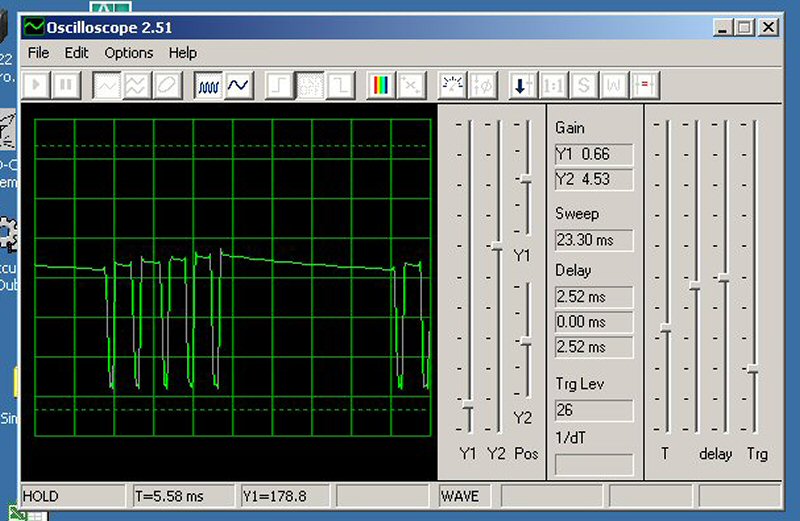

Comunque, consiglio di settare lo strumento con questi valori.

Spero che questo possa servire.
Saluti
Marco

[picchy1]

Scusate se mi intrometto ma mi sembrate molto competenti, sono un principiante per il volo RC (ex e vecchio aeromodellista volo vvc ed elastico), vorrei sapere cosa si intende esattamente per radiocomando mode I e mode II. E' normale avere sullo stik di sinistra direzione e cabra-picchia e sullo stick di destra gas e alettoni, e se si a che mode corrisponde?
Ringrazio anticipatamente e mi scuso per la domanda banale.

[venom83]

salve a tutti! sono un principiante ed ho da poco comprato un kit
rc system minicopter v2 e relativo telecomando...
come mai quando collego il telecomando alla porta stampante
o ad una porta com il pc non lo vede?
ho win xp ed uso fms come simulatore...
cordialmente ringrazio chiunque mi voglia aiutare!

[danielsound]

Originalmente inviato da Baganauss

Ok
ho risolto la questione.

Il radiocomando (solo il case in quanto ancora smontato)
Il connettore posteriore mini DIN4 pin.

Lo schema di riferimento è questo http://www.baronerosso.it/forum/atta...6&d=1134816791
con un piccola eccezzione.
Il contatto di massa non è sul piedino 3 come indicato, ma sull'anello circolare. Quindi il cavetto di massa (GND) deve essere collegato al guscio metallico del connettore DIN.
Per il resto della configurazione vale quella dei vari post, ricordando di settare da BIOS la parallela come EPP, di disabilitare il Debug mode di PPJ, etc.

Una nota che ritengo interessante è come sono arrivato a scoprire il segnale PPM GIUSTO.
per prima cosa mi sono procurato una versione free di un oscilloscopio, ( se posso allegarlo vorrei essere autrorizzato) che sfrutta la porta di ingresso audio di una vulgari scheda audio appunto. Mi sono realizzato un cavetto con calza e due conduttori (Left & Right) collegati ad un minijack stereo da 3.5mm.
All'altro capo o saldato 3 pinzette isolate due rosse (traccia 1 e traccia 2) e una nera (GND).
Poi ho settaio il mixer escludendo tutti i segnali di ingresso.
Ho mandato in uscita dal LINE out un segnale campione da 50 Hz e ho diciamo tarato l'oscilloscopio.
Poi sono andato a "caccia" del PPM tastando i vari contatti del connettore e per sicurezza confrontati sul connettore di uscita prima dell'ingresso sul modulo HF della radio stessa. Diciamo che questo metodo potrebbe essere applicato a tutte le radio che hanno i due moduli separati. (appena posso posto delle foto)
Comunque, consiglio di settare lo strumento con questi valori.

Spero che questo possa servire.
Saluti
Marco

Molto bravo !

Mi dici cortesemente (anche ramite PM) dove hai trovato l'oscilloscopio software ?

Grazie mille
