Vecchio 19 settembre 20, 13:01   #2441 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 14.538
Il libro da cui sono tratte le immagini è dedicato all'YF-23 ATF, non ho trovato tracce della sigla proposta.

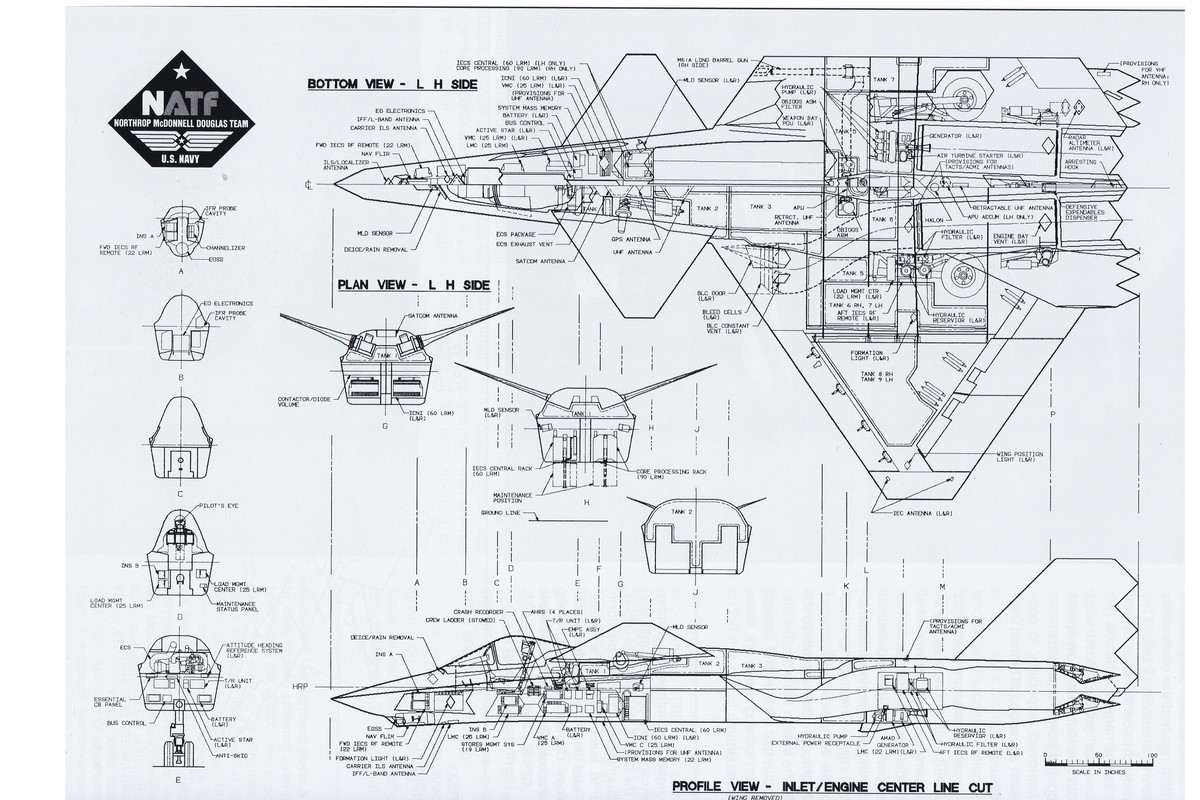

La vista in pianta del disegno di ieri.

Ehstìkatzi non è collegato   Rispondi citando
Vecchio 19 settembre 20, 20:06   #2442 (permalink)  Top
User

L'avatar di giocavik

Data registr.: 14-02-2006
Residenza: provincia VT
Messaggi: 3.672
CCC per close coupled (canard) in
cui "l'ombra" del pianetto canard
'cade', almeno per una parte, (più
facilmente per il posteriore..)
sull'ala
(più facilmente sull'anteriore...)
procurando ipersostentazione
grandiosa...e usufruendo, se ben
fatto, di riduzione dei vortici di
estremità del pianetto stesso.
Non avevano tentato la versione
col canard che sovrastava l'ala..?
giocavik non è collegato   Rispondi citando
Vecchio 20 settembre 20, 11:40   #2443 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 14.538
Non visti, questa la serie di qualcuno degli studi preliminari.



Ehstìkatzi non è collegato   Rispondi citando
Vecchio 20 settembre 20, 16:10   #2444 (permalink)  Top
UserPlus

L'avatar di contaxrts

Data registr.: 24-12-2007
Residenza: Cagliari
Messaggi: 1.386
Immagini: 1
oppure si va sul classico...

Icone allegate
Interessa l'oggetto ?-northrop-f-23-black-widow-ii.jpg
__________________
io ci metto la faccia...
contaxrts non è collegato   Rispondi citando
Vecchio 20 settembre 20, 17:37   #2445 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 14.538
Citazione:
Originalmente inviato da contaxrts Visualizza messaggio
oppure si va sul classico...

Questi disegni mi strapiacciono, valgono il prezzo del volume.
Ehstìkatzi non è collegato   Rispondi citando
Vecchio 20 settembre 20, 22:21   #2446 (permalink)  Top
User

L'avatar di giocavik

Data registr.: 14-02-2006
Residenza: provincia VT
Messaggi: 3.672
Boh..non ho libri o altro al riguardo e quando si verifico' tutta la schifezza di storia
al riguardo non ne ho volute sapere piu' nulla...
Si vede che la versione canard per motivi di manovrabilita' doveva avere un braccio piu' lungo del CCC, e avran cercato di limitare i danni dando diedro marcato ai canard stessi, per limitarne gli effetti di scia.Comunque la soluzione necessita di superfici verticali aggiuntive, il che ha portato a scegliere la versione 'tradizionale' coi piani a V.
Non mi sorprenderei se I motori che monta l'Yf23 fossero meno potenti/spingenti di quelli dell'yf22...
giocavik non è collegato   Rispondi citando
Vecchio 20 settembre 20, 23:36   #2447 (permalink)  Top
User

L'avatar di giocavik

Data registr.: 14-02-2006
Residenza: provincia VT
Messaggi: 3.672
Dimenticavo...ci avevo una specie di simulatore al riguardo...
Sicuramente non sara' stato della Northrop......ma prima i pc qche conto lo facevano per simulare...( quelli attuali, mi sa che ci hanno tutti lo stesso 'motore' dei movimenti..)
Ebbene ricordo che atterrarlo non era uno scherzo...E lo stallo era ancora peggio...completamente piatto...
In pratica, standoci dentro, era difficile capire quando, con motore dentro, 'planava', o quando cadeva...Senza motore non 'planava'...(c'era l'avvisatore di stallo...ma I suoni e 'sonaglini' erano talmente tanti e continui che per mandarlo dovevo disabilitare l'audio...
Chissa' quello vero, con quell'ala che fa...?
Resta un fatto....Northrop forever !

Ultima modifica di giocavik : 20 settembre 20 alle ore 23:40
giocavik non è collegato   Rispondi citando
Vecchio 23 settembre 20, 16:56   #2448 (permalink)  Top
UserPlus

L'avatar di contaxrts

Data registr.: 24-12-2007
Residenza: Cagliari
Messaggi: 1.386
Immagini: 1
evoluzione della coda dell'F-15 dalla stesura iniziale a quella definitiva
Files allegati
Tipo file: pdf F-15 Eagle –Prelude to Flight (A Tall Tail Tale).pdf‎ (1,07 MB, 109 visite)
__________________
io ci metto la faccia...
contaxrts non è collegato   Rispondi citando
Vecchio 06 gennaio 21, 14:31   #2449 (permalink)  Top
UserPlus

L'avatar di contaxrts

Data registr.: 24-12-2007
Residenza: Cagliari
Messaggi: 1.386
Immagini: 1
F-14 Design Evolution

[YOUTUBE]https://www.youtube.com/watch?v=SsUCixAeZ0A[/YOUTUBE]
__________________
io ci metto la faccia...
contaxrts non è collegato   Rispondi citando
Vecchio 17 gennaio 21, 17:28   #2450 (permalink)  Top
User

L'avatar di maverick 68

Data registr.: 17-11-2007
Residenza: Fossombrone (PU)
Messaggi: 1.185
Fiat cr25

Perdonatemi se dovessi risultare OT ma sono diventato matto a cercare sul forum e sul web in genere un trittico di questo bellissimo soggetto.
Ho trovato le tre viste, anche di buona qualità, ma niente sezioni.
Il desiderio sarebbe di disegnarlo da trittico ma senza sezioni non mi sembra il massimo anche se parliamo di ordinare sostanzialmente rettangolari.
Il Grande Capo alle volte potrebbe avere qualcosa?
Ringrazio in anticipo il "padrone di casa" e auguro a tutti buona domenica.
Stefano.
__________________
no RTF...Balsa, colla e sei in paradiso
"La via dell'essere è il fare"
maverick 68 non è collegato   Rispondi citando
