Vecchio 14 febbraio 12, 20:10   #1 (permalink)  Top
User

L'avatar di gregnapola

Data registr.: 29-04-2011
Residenza: Brescia
Messaggi: 1.183
n° 18 - Curtiss P40

Paura.... ho cominciato a lavorarci, anche se è piuttosto tardi, dopo attente valutazioni e riflessioni sul materiale da utilizzare, la tecnica costruttiva, ecc... Nonn ho scelto la via più breve, come avrei voluto, ma ne approfitto per imparare a costruire completamente da zero...il mio primo "progetto". In questi - pochi - mesi ho fatto esperienza su alcune piccole costruzioni piuttosto semplici, alcune le ho tenute anche "nascoste" per la vergogna (vedi un paio di tutt'ala ...), e mi son finalmente deciso ad intraprendere la costruzione di questo splendido modello, pur sapendo che non sarò in grado di pilotarlo subito... (da qui ad aprile spero di fare sufficiente esperienza al campo!).

Mio malgrado ho deciso di costruire - non me ne vogliano i "puristi"- principalmente in polistirolo espanso tagliato con la TGA che mi son costruito. I motivi , strettamente SOGGETTIVI, sono i seguenti:

- il polistirolo costa decisamente meno rispetto alla balsa
- non ho la necessità di prendere tavolette di balsa di 10000 spessori diversi (un problema GROSSO per me visti i viaggi che continuamente dovrei farmi per reperire la balsa)
- voglio far pratica con il polistirolo e ottimizzare la mia tagliacosi , oltre a definire una procedura "standard" per modelli futuri

ma soprattutto...

l'idea di tagliare tutto da 2 pannelli di polistirolo di spessore definito! Il massimo che sono riuscito a trovare è un polistirolo i colore nero, chiamato "Ecosilver", spesso 8 cm; si può avere una fusoliera di 16cm di larghezza max che vorrebbe dire, rispettando le proporzioni, 170cm di AA...troppo per il contest...

Detto ciò, prendendo spunto da tjpianello, che mi ha dato l'idea, ecco A GRANDISSIME LINEE come intendo procedere:

- Digitalizzazione del modello da trittico utilizzando Autocad e Rhino
- creazione delle sezioni per i file di taglio con GMFC
- unione fusoliera
- taglio ali (proably un bel Clarky....) e impiallacciatura in balsa
- ricopertura del modello in fibra

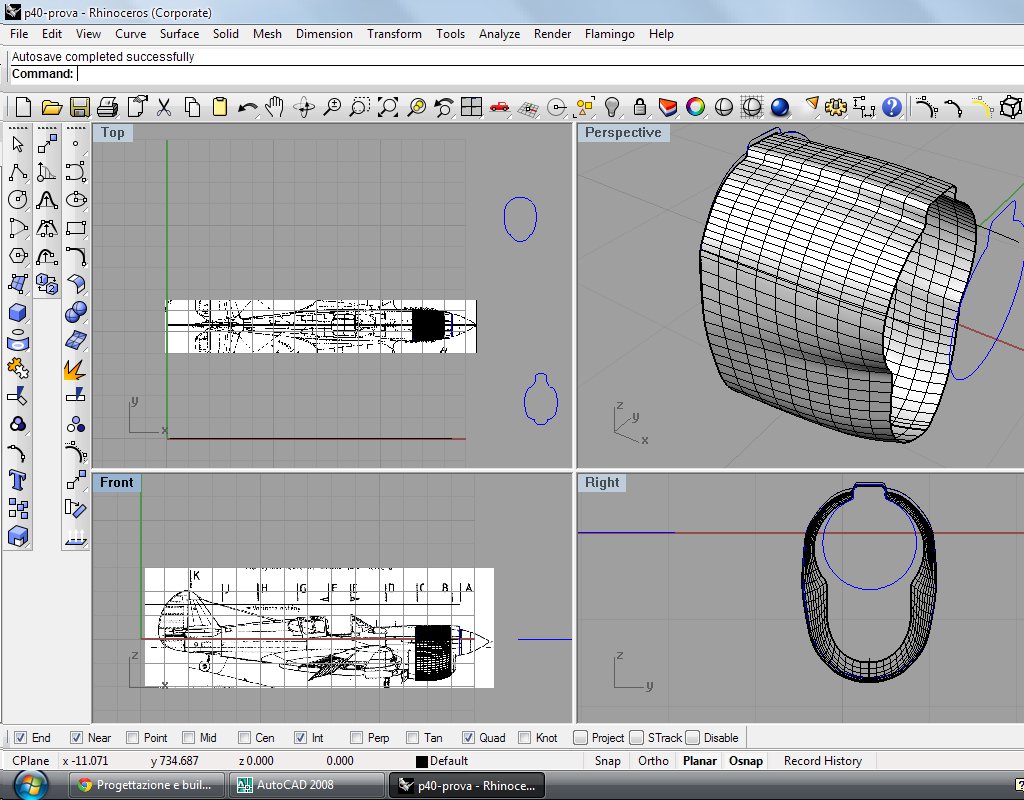

Ho usato un bel po' Autocad e Solidworks...Rhino praticamente mai, e qui avrò bisogno dell'aiuto di esperti. Per il momento sono ancora fermo alla prima fase, ovvero il disegno...e tutto mi sembra un gran casino! Ieri notte non sapendo che fare mi sono messo a disegnare le ordinate e ho pasticciato un po' con Rhino, giusto mezz'oretta per vedere se fosse fattibile la cosa. Per il momento sembrerebbe di sì... Mi faccio un "in bocca al lupo" da solo, sperando di imparare molto e di riuscire ad ottenere dei buoni risultati.

A presto!

Icone allegate
n° 18 - Curtiss P40-p40rhino.jpg
__________________
Albyone3,J-Bug,Guppy,Black Diamond,MIMI Dlg,Ultron 3D, Duo Discus 2m,Polistirali,Curtiss P-40E,Orca 07 Pitcheron,LeFish, Salaz (Alula),Simil-Baiojet,Ultron "Mini",ASW28, Birdy DS, JW-36, BL-36E, Stingray in legno .....Sempre e solo autocostruiti
gregnapola non è collegato   Rispondi citando
Vecchio 14 febbraio 12, 20:20   #2 (permalink)  Top
User

L'avatar di maverick 68

Data registr.: 17-11-2007
Residenza: Fossombrone (PU)
Messaggi: 1.183
Benvenuto e buona costruzione. A proposito di progettazione, rhino e cose varie, mi raccomando di documentare e magari spiegare tutto. La progettazione in certi casi diventa ancora più interessante della costruzione stessa.
Appena ci saranno immagini apriremo anche la tua Galleria quì.

Ciao e seguo con interesse.
Stefano.
__________________
no RTF...Balsa, colla e sei in paradiso
"La via dell'essere è il fare"
maverick 68 non è collegato   Rispondi citando
Vecchio 14 febbraio 12, 20:30   #3 (permalink)  Top
User

L'avatar di gregnapola

Data registr.: 29-04-2011
Residenza: Brescia
Messaggi: 1.183
Citazione:
Originalmente inviato da maverick 68 Visualizza messaggio
Benvenuto e buona costruzione. A proposito di progettazione, rhino e cose varie, mi raccomando di documentare e magari spiegare tutto. La progettazione in certi casi diventa ancora più interessante della costruzione stessa.
Appena ci saranno immagini apriremo anche la tua Galleria quì.

Ciao e seguo con interesse.
Stefano.
Grazie! :-) Certamente, documenterò il tutto senz'altro, magari dopo che sarò riuscito a finire di digitalizzare il modello illustrerò i passaggi... in realtà poi spero più che dare consigli di riceverne perchè sono veramente una capra con Rhino!
__________________
Albyone3,J-Bug,Guppy,Black Diamond,MIMI Dlg,Ultron 3D, Duo Discus 2m,Polistirali,Curtiss P-40E,Orca 07 Pitcheron,LeFish, Salaz (Alula),Simil-Baiojet,Ultron "Mini",ASW28, Birdy DS, JW-36, BL-36E, Stingray in legno .....Sempre e solo autocostruiti
gregnapola non è collegato   Rispondi citando
Vecchio 15 febbraio 12, 12:36   #4 (permalink)  Top
User

L'avatar di marcellofanelli

Data registr.: 24-11-2004
Residenza: Roma
Messaggi: 1.080
Rhino

a me piacerebbe essere una capra con rhino, ma dovrei avercelo
__________________
MARKFAN
marcellofanelli non è collegato   Rispondi citando
Vecchio 15 febbraio 12, 12:53   #5 (permalink)  Top
User

L'avatar di gregnapola

Data registr.: 29-04-2011
Residenza: Brescia
Messaggi: 1.183
Citazione:
Originalmente inviato da marcellofanelli Visualizza messaggio
a me piacerebbe essere una capra con rhino, ma dovrei avercelo

?...ho visto che te la cavi egregiamente anche con Autocad peró!
__________________
Albyone3,J-Bug,Guppy,Black Diamond,MIMI Dlg,Ultron 3D, Duo Discus 2m,Polistirali,Curtiss P-40E,Orca 07 Pitcheron,LeFish, Salaz (Alula),Simil-Baiojet,Ultron "Mini",ASW28, Birdy DS, JW-36, BL-36E, Stingray in legno .....Sempre e solo autocostruiti
gregnapola non è collegato   Rispondi citando
Vecchio 15 febbraio 12, 15:50   #6 (permalink)  Top
User

Data registr.: 25-04-2009
Messaggi: 1.640
Immagini: 14
Mi iscrivo anch'io, buon lavoro!

p.s.
non è il materiale che conta ma il costruttore, quelli che chiami "puristi" sono semplicemente dei modellisti come tutti gli altri.
__________________
Ben fatto è meglio che ben detto.
Ti piace costruire? www.aerodimentoso.it
tochiro non è collegato   Rispondi citando
Vecchio 15 febbraio 12, 16:46   #7 (permalink)  Top
User

L'avatar di gregnapola

Data registr.: 29-04-2011
Residenza: Brescia
Messaggi: 1.183
Citazione:
Originalmente inviato da tochiro Visualizza messaggio
non è il materiale che conta ma il costruttore, quelli che chiami "puristi" sono semplicemente dei modellisti come tutti gli altri.
Concordo in pieno!!! Ho visto un progetto di un P-40 totalmente in EPP che mi ha lasciato senza parole...stupendo.... ! Arrivassi a un risultato del genere sarei ultrasoddisfatto...eccolo qua:

1/4 scale fanfold P-40! - RC Groups

...ed è pitturato tutto con delle normalissime bombolette spray. Chapeau!
__________________
Albyone3,J-Bug,Guppy,Black Diamond,MIMI Dlg,Ultron 3D, Duo Discus 2m,Polistirali,Curtiss P-40E,Orca 07 Pitcheron,LeFish, Salaz (Alula),Simil-Baiojet,Ultron "Mini",ASW28, Birdy DS, JW-36, BL-36E, Stingray in legno .....Sempre e solo autocostruiti
gregnapola non è collegato   Rispondi citando
Vecchio 01 marzo 12, 16:14   #8 (permalink)  Top
User

L'avatar di gregnapola

Data registr.: 29-04-2011
Residenza: Brescia
Messaggi: 1.183
Un piccolo aggiornamento sulla situazione...dico subito che sono parecchio indietro perchè non ho avuto il tempo necessario da dedicare al progettino. Finalmente sono riuscito a finire la digitalizzazione della fusoliera, partendo dai trittici che ho trovato in rete (che fanno abbastanza schifo); non avendo mai usato Rhino ed essendo a digiuno di disegno da parecchi anni, ho fatto un po' di fatica, ma alla fine il modello è praticamente pronto e posso cominciare a giocarci per creare loft ed estrarre le sezioni da dare in pasto alla CNC

Come potete notare mancano parecchi dettagli (uno su tutti il karman, che fa pena ...) ma ho voluto aggiunerci velocemente dei "pezzi" che verranno poi tagliati e formati a parte (ali, piani di coda, raccordi, ecc) per vedere un po' se tutto poteva andare. Sembra funzionare, i trittici son rispettati e la forma...c'è... è lui! Che bello che è...



E qui le sezioni e le viste dalle quali ho ricavato tutto:

Icone allegate
n° 18 - Curtiss P40-p40.jpg   n° 18 - Curtiss P40-p40viste.jpg
__________________
Albyone3,J-Bug,Guppy,Black Diamond,MIMI Dlg,Ultron 3D, Duo Discus 2m,Polistirali,Curtiss P-40E,Orca 07 Pitcheron,LeFish, Salaz (Alula),Simil-Baiojet,Ultron "Mini",ASW28, Birdy DS, JW-36, BL-36E, Stingray in legno .....Sempre e solo autocostruiti
gregnapola non è collegato   Rispondi citando
Vecchio 01 marzo 12, 19:52   #9 (permalink)  Top
UserPlus

Data registr.: 10-09-2009
Residenza: bari
Messaggi: 132
ottimo lavoro a CAD

Complimenti per l'ottimo lavoro a CAD.

Dai forza e coraggio; inizia a tagliare e incollare....

ciao
rl70522 non è collegato   Rispondi citando
Vecchio 01 marzo 12, 21:17   #10 (permalink)  Top
UserPlus

L'avatar di albyone

Data registr.: 30-04-2004
Residenza: Monza
Messaggi: 3.621
Porca vacca! Come vi invidio CADdisti!!!!!






Ciao

Albyone
__________________
Albyone
"E tutto cospira a tacere di noi,/un po' come si tace / un'onta, forse, un po' come si tace / una speranza ineffabile"
www.avsi.org
albyone non è collegato   Rispondi citando
