Vecchio 01 marzo 15, 00:25   #11 (permalink)  Top
User

L'avatar di gattodistrada

Data registr.: 19-01-2007
Residenza: Bergamo
Messaggi: 14.905
Invia un messaggio via MSN a gattodistrada
penso che l'ingegno non ti e mancato, ma (scusa se mi permetto) qualche soldo lo potevi investire nelle guide, perlomeno usare le aste in acciaio tonde da 25 o 30mm con relativi cuscinetti, certo spendevi qualcosa in più, ma ci guadagnavi in scorrevolezza, e precisione, cosa farai quando le guide dei cassetti saranno piene di polvere e diventeranno dure? confidi sui 20kg dei motori?

dalle fresate che vedo mi pare che hai usato un utensile da 15-20mm molto grosso per lo standard che si usa sulle centine (utensili da 1.5 o 2.0mm)

le aste filettate che hai usato per creare il movimento non sono idonee per le CNC, perche flettono e hanno un passo/giro troppo basso (l'asta da 8-10mm mi pare faccia 1.25mm a giro) mentre le aste trapezie e relative chiocciole vanno da 3mm a salire, con diametri e materiale molto meno flessibile.

Le bruciature delle tue fresate potrebbero essere dovute al fatto che la velocità di avanzamento rispetto alla velocità di rotazione dell'utensile sia troppo bassa, e quindi l'utensile si scalda per attrito, in quanto avanzando poco, il tagliente non riesce ad asportare una quantità sufficiente di materiale, e quindi sfrega sul legno scaldandosi.

le possibili soluzioni sono o aumenti al velocità di avanzamento dell'asse, o riduci i giri dell'utensile.
__________________
Ciaooo da Fiorello.


https://www.facebook.com/fiorello.goletto

ad essere bravi piloti si arriva per gradi,se salti le tappe... trovi le talpe...
gattodistrada non è collegato   Rispondi citando
Vecchio 01 marzo 15, 02:10   #12 (permalink)  Top
User

L'avatar di fornovo

Data registr.: 21-09-2008
Residenza: parma
Messaggi: 241
Grazie Gattodistrada per i tuoi consigli.
Sono consapevole di avere messo in piedi una macchina da poco. Questo mi serve per entrare in un mondo che non conosco ma che mi affascina. Potevo comperare una macchina già pronta ma mi sarebbe mancato il gusto della costruzione. Questo inverno inverno al posto di un modello ho deciso di costruire questo trespolo. Le prime fresature, fatte con l'avanzamento di un avvitatore, non sono regolate in nessun modo però mi hanno fatto capire che, dai tuoi consigli, devo andare più forte con l'avanzamento o ridurre i giri dell'utensile. La fresa che ho usato va a 30.000 giri (dice l'etichetta un poco sbiadita perché un poco vecchiotta) e non saprei come fare a farla girare meno. Sicuramente quando avrò l'elettronica potrò variare la velocità di avanzamento.
A dire il vero, come in altri post è stato descritto per le macchine home, pensavo che le barre filettate da 8 mm con avanzamento di 1,25 fossero sufficienti.
Con questo tipo di barra me la sono sentita di provarci poiché non dispongo di una attrezzatura molto particolare. Un trapano a colonna, un traforo, una morsa e poco di più.
Lunedì prenderò frese più idonee per poter effettuare qualche prova su del compensato da pochi mm.
La domanda però che mi viene spontanea è: vado avanti o pianto lì.
Se è per un poco di polvere la soffierò via..., ma mi piacerebbe veramente andare avanti e tagliare un modello con questa macchina.
Ma se con un po' d'ingegno qualche pezzo riesco a metterlo insieme che mi spaventa di più e la parte elettronica. E qui dovrò chiedere veramente aiuto.
Ciao Enzo
__________________
Katana S 140, Ready, Jupiter, California, Majestic Major, Hirundo e il mitico Top Quark
fornovo non è collegato   Rispondi citando
Vecchio 01 marzo 15, 15:14   #13 (permalink)  Top
User

L'avatar di fornovo

Data registr.: 21-09-2008
Residenza: parma
Messaggi: 241
Purtroppo ho aspettato di finire il montaggio della mia home prima di acquistare l'elettronica ed ora l'oggetto che avevo addocchiato (mi era stato segnalato) è esaurito.
http://http://www.ebay.it/itm/German...-/301445110765
Posto alcuni link per avere un consiglio su cosa acquistare. Accetto anche altri suggerimenti molto graditi.
Ciao Enzo
http://http://www.ebay.it/itm/Promot...item461d22399f
http://http://www.ebay.it/itm/DE-Shi...-/271741716940
http://http://www.ebay.it/itm/German...-/281268825346
http://http://www.goodluckbuy.com/cn...ontroller.html
__________________
Katana S 140, Ready, Jupiter, California, Majestic Major, Hirundo e il mitico Top Quark
fornovo non è collegato   Rispondi citando
Vecchio 01 marzo 15, 15:25   #14 (permalink)  Top
User

L'avatar di fornovo

Data registr.: 21-09-2008
Residenza: parma
Messaggi: 241
Chiedo scusa per aver inserito male i link.
Eccoli giusti:
http://www.ebay.it/itm/German...-/301445110765


http://www.ebay.it/itm/Promot...item461d22399f
DE Ship !4Axis Nema17 stepper motor 75oz-in=5200g.cm & Driver DM420A CNC
http://www.ebay.it/itm/German...-/281268825346
http://www.goodluckbuy.com/cn...ontroller.html
__________________
__________________
Katana S 140, Ready, Jupiter, California, Majestic Major, Hirundo e il mitico Top Quark
fornovo non è collegato   Rispondi citando
Vecchio 01 marzo 15, 19:18   #15 (permalink)  Top
User

L'avatar di gattodistrada

Data registr.: 19-01-2007
Residenza: Bergamo
Messaggi: 14.905
Invia un messaggio via MSN a gattodistrada
se il tuo obiettivo e sperimentare, finiscila tranquillamente...

come elettronica puoi usare anche questa
Nema 23 Stepper Motor 290oz-in +3 Axis TB6560 Board CNC Kit /Router FREE ship | eBay

cosa piu o meno come quella esaurita, ma e' di qualita inferiore, in alternativa tieni d'ochio il tedesco, magari ritorna disponibile..
__________________
Ciaooo da Fiorello.


https://www.facebook.com/fiorello.goletto

ad essere bravi piloti si arriva per gradi,se salti le tappe... trovi le talpe...
gattodistrada non è collegato   Rispondi citando
Vecchio 04 marzo 15, 10:40   #16 (permalink)  Top
User

L'avatar di fornovo

Data registr.: 21-09-2008
Residenza: parma
Messaggi: 241
Citazione:
Originalmente inviato da gattodistrada Visualizza messaggio
se il tuo obiettivo e sperimentare, finiscila tranquillamente...

come elettronica puoi usare anche questa
Nema 23 Stepper Motor 290oz-in +3 Axis TB6560 Board CNC Kit /Router FREE ship | eBay

cosa piu o meno come quella esaurita, ma e' di qualita inferiore, in alternativa tieni d'ochio il tedesco, magari ritorna disponibile..
Il sito che mi è stato indicato effettua la consegna entro aprile. Adesso sono ansioso di finirla.
Avrei individuato questo sito in alternativa, anche se forniscono un asse in più, un ricambio non dovrebbe far male e poi se comincio a modificare la struttura per avere più qualità...
Certo che la spesa è più alta, ma comincio ad investire nell'elettronica, sperando che l'oggetto individuato sia idoneo.
Grazie per l'aiuto
Enzo

http://www.ebay.de/itm/German-Ship-4...-/271712280273
__________________
Katana S 140, Ready, Jupiter, California, Majestic Major, Hirundo e il mitico Top Quark
fornovo non è collegato   Rispondi citando
Vecchio 04 marzo 15, 12:24   #17 (permalink)  Top
User

L'avatar di carcan

Data registr.: 06-10-2008
Residenza: Brianza
Messaggi: 815
Vai tranquillo, molto meglio del kit con la TBxxxx, driver separati, due alimentatori e motori con un induttanza 10 volte inferiore
carcan non è collegato   Rispondi citando
Vecchio 04 marzo 15, 12:47   #18 (permalink)  Top
User

L'avatar di gattodistrada

Data registr.: 19-01-2007
Residenza: Bergamo
Messaggi: 14.905
Invia un messaggio via MSN a gattodistrada
sicuramente avere i driver separati e meglio, ma nel caso te ne si guasti uno sei comunque fermo con la macchina... ovviamente se hai il ricambio si fa presto..
__________________
Ciaooo da Fiorello.


https://www.facebook.com/fiorello.goletto

ad essere bravi piloti si arriva per gradi,se salti le tappe... trovi le talpe...

Ultima modifica di gattodistrada : 04 marzo 15 alle ore 12:56
gattodistrada non è collegato   Rispondi citando
Vecchio 10 marzo 15, 16:37   #19 (permalink)  Top
User

L'avatar di fornovo

Data registr.: 21-09-2008
Residenza: parma
Messaggi: 241
Comincio con l'elettronica

Mi è arrivata la scatola con l’elettronica. Sto controllato bene, come mi suggerisce di fare Carcan nel post della discussione “E adesso come li collego”. Nella scatola non c’era nessuna documentazione, pertanto ho mandato una mail al venditore chiedendo di mandarmi la schema di cablaggio. Ha risposto immediatamente inviandomi il pdf che allego. Molto cortese.
Ho molti dubbi, ora ne descrivo due, tanto per cominciare a capire un po’.

1° problema nello schema si vede un “adaptor”, non sono riuscito a capire cosa è. Manca un aggeggio per completare la configurazione? Devo richiederlo? Nell'elenco dei materiali ci sono: 2 alimentatori, 4 driver, 4 motori, 1 scheda e 1 cavo parallela come da link
http://www.ebay.de/itm/German-Ship-4...-/271712280273

2° problema i due alimentatori, perfettamente uguali, devono essere messi in linea separatamente? Mi spiego meglio: un alimentatore fa funzionare due driver e di conseguenza due motori separatamente, come se fossero due circuiti che poi si riuniscono nella break out borard per poi andare con la porta parallela al PC?

Prima di accendere gli scatolini sarà meglio aspettare di avere qualche suggerimento. I fili di collegamento vanno bene con una sezione da 1 mm?
Ciao e Grazie
Icone allegate

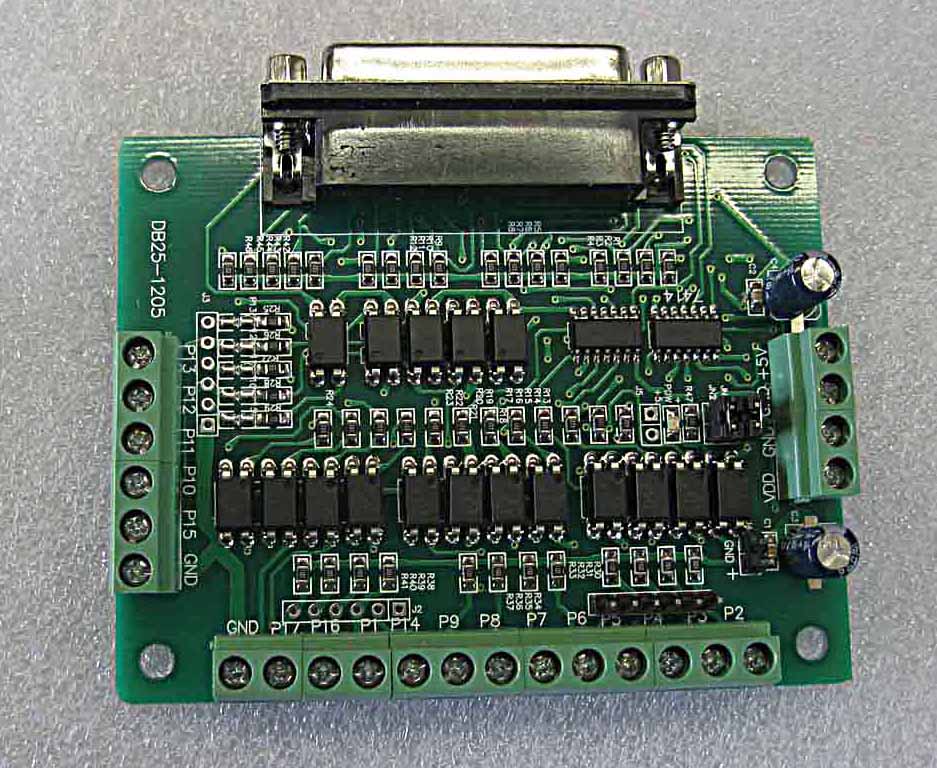

CNC Home al3-img_6735.jpg   CNC Home al3-img_6739.jpg   CNC Home al3-img_6742.jpg
Files allegati
Tipo file: pdf Schema 4 assi.pdf‎ (25,1 KB, 193 visite)
__________________
Katana S 140, Ready, Jupiter, California, Majestic Major, Hirundo e il mitico Top Quark
fornovo non è collegato   Rispondi citando
Vecchio 10 marzo 15, 17:14   #20 (permalink)  Top
User

L'avatar di gattodistrada

Data registr.: 19-01-2007
Residenza: Bergamo
Messaggi: 14.905
Invia un messaggio via MSN a gattodistrada
l'adaptor e' un classico alimentatore da 5volt... probabilmente non e' presnete nel kit che ti hanno mandato (che io sappia non lo e' in nessuno)

da quello che capisco io, i due alimentatori canno collegati in parallelo..
__________________
Ciaooo da Fiorello.


https://www.facebook.com/fiorello.goletto

ad essere bravi piloti si arriva per gradi,se salti le tappe... trovi le talpe...
gattodistrada non è collegato   Rispondi citando
