Progettazzione CNC Ponte Mobile Savio

[saviothecnic]

Bene finalmente dopo quasi un anno di disegno e progetti
ho trovato un centro CNC abastanza vicino casa che
mi realizza i pezzi a disegno

E forse gia fine settimana avro i pezzi realizzati
ed vi postero le prime foto della mia fresa da casa

[saviothecnic]

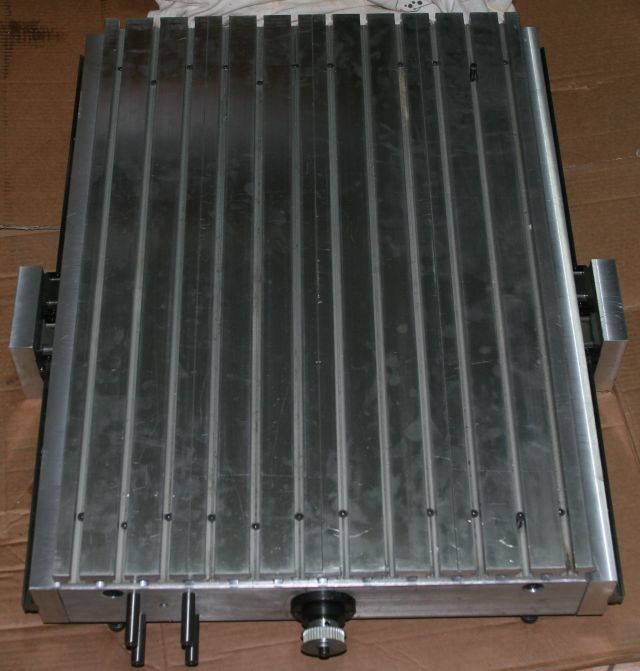

Dopo quasi un Anno di chiacchiere e disegni
ecco finalmente i primi pezzi della mia Fresa

[Scj]

Originalmente inviato da saviothecnic

Dopo quasi un Anno di chiacchiere e disegni

ecco finalmente i primi pezzi della mia Fresa

..................... si è fatto addirittura firmare la fresa .................





belli.

[lelelodigiani]

Piccola riflessione:
ragazzi, ma quanto siamo malati ?

Comunque bella davvero, molto "figo" !

Ciao

Lele

[saviothecnic]

Originalmente inviato da lelelodigiani

Piccola riflessione:
ragazzi, ma quanto siamo malati ?

Io credo pultroppo moltisimo ed in modo cronico ed inreversibile

Originalmente inviato da lelelodigiani

Comunque bella davvero, molto "figo" !CiaoLele

Be mi fa piacere che dai primi pezzi vi piaccia
speriamo che non ho fatto cappellate nella progettazione
e che adesso che vado a montare tutto quadra

Mi fa piacere vi sia piacuta l' idea della personalizzazione
mi è vedita di getto al ultimo momento

Per adesso i pezzi sono ancora al officina
manca ancora qualche altra fresatura da finire
nel fratempo mi do sotto con la TGA e le elettroniche da finrie
tipo la Parallela di Fiser

Lele preparati che appena montata la fresa voglio un po di Gcode
Mi sa che un oroglogio lo faccio anche io conta che l' area di lavoro e sotto i 700x480 questo è il piano poi vedro realmente quando è in area effettiva di lavoro credo che 10cm per lato gli perdo tranquillamente

[sasacnc]

Ciao a tutti sono Alessandro da Barletta sono nuovo del Forum e vi faccio i miei complimenti.
Premettendo che sono alle primissime armi in materia Cnc ma mi stò avventurando nella costruzione di una macchina cnc a ponte.
A breve cercherò di mandarvi i miei disegni.
Per le barre di scorrimento vite e madrevite ho optato, per contenere i costi, a normalissime barre filettate M12 passo penso 1,25mm con dado lungo 5 cm che fa da madrevite, il tutto alle estremita supportato con dei cuscinetti da 12 mm foro interno.
Il mio primo dubbio, sapete consigliarmi un sistema per agganciare l'albero del motore passo passo alla barra filettata.

Il secondo parere che volevo era in merito alle guide lineari, sapreste consigliarmi un metodo poco costoso, sempre per rimanere in costi contenuti.

Grazie anticipatamente per l'aiuto

[saviothecnic]

Originalmente inviato da sasacnc

Ciao a tutti sono Alessandro da Barletta sono nuovo del Forum e vi faccio i miei complimenti.

Grazie ma per il tuo quesito ti conviene aprire un topic a parte
o cercare uno di frese economiche tipo la cnc in MDF

Qui si parla del mio progetto che è volto già ad un livello più avanzato
e costoso rispetto a quello che vuoi fare tu
che sicuramente è un bene anche io sono partico con
una fresa in MDF e poi alla fine ho realizzato questa

Un consiglio che posso darti cerca di partire almeno con una barra trapezoidale da 12 passo 3 anscihe una barra filettata
sulla cnc anche se di fascia economica ti impatta si e no di 20 30€
ma è tutta un altra musica

Se non hai tronio e fresa la soluzione più facile per bloccare
gli assi e prendere cuscinetti flangiati che hanno i grani per bloccare
le viti tipo Questi
Componenti meccanici | Cuscinetti e tenute | Supporti per cuscinetti con giunti - NSK#breadCrumb

Ragazzi ieri volevo fare una prova di fresatura al volo
ma mi sono accorto che avevo il ponte troppo altro e quindi
l' ho abassato ed ora mi tocca rifare i fori per i sensori Home e Finecorsa spero di fare qualcosa oggi vi terro informati

[sasacnc]

Grazie Savio, scusa per essere andato fuori argomento.
Ti voglio ringraziare per l'attenzione e per i consigli.
Hai ragione quando dici di non utilizzare barre filettate, ma voglio vedere cosa riesco a fare con questo progetto per fare esperienza "buttando via pochi soldi", poi in futuro si vedrà.
Grazie ancora e Auguri.

[elicottero78]

Originalmente inviato da sasacnc

Grazie Savio, scusa per essere andato fuori argomento.
Ti voglio ringraziare per l'attenzione e per i consigli.
Hai ragione quando dici di non utilizzare barre filettate, ma voglio vedere cosa riesco a fare con questo progetto per fare esperienza "buttando via pochi soldi", poi in futuro si vedrà.
Grazie ancora e Auguri.

ciao,se hai un tornio,devi tornire le barre filettate ....che so x 25-30mm e portarle allo stesso diametro del perno motore

e poi guarda qui

http://www.baronerosso.it/forum/cnc/...ternative.html

se hai nuove domande...x favore apri una nuova discussione....sarò lieto di risponderti....oltre all l aiuto che riceverai da molti altri.ciao

[Sculturale]

Savio, ciao ho letto tutti i tuoi consigli e percorso di creazione, devo dire che siete bravi e ingegniosi.

Volevo domandarti riguardo l'elettromandrino HF e l'inverter, mi puoi dire caratteristiche e da chi l'hai presso.

grazie.
