aiuto x montaggio elettronica su cnc

[mambo]

Buongiorno a tutti,
oltre un anno fa, ho acquistato un kit per una cnc.
La meccanica era preassemblata, per l'elettronica un amico si era dato disponibile a fare i collegamenti e l'assemblaggio necessario.
Passato oltre un anno e la meccanica ho dovuto parcheggiarla presso una azienda che ha un po di spazio, l'elettronica è ancora nelle mani di chi si era offerto ma che non ha mai tempo.
Se nel circondario di Genova ci fosse qualcuno capace alla bisogna, sono chiaramente disposto a pagare, ragionevolmente, il disturbo di mettere in funzione il macinino.
Ho anche preso a suo tempo un Kress.
Purtroppo io non sono in grado di fare da solo, se non trovo mi tocca cercare di vendere per recuperare qualche cosa.

[gattodistrada]

beh, sarebbe utile avere delle foto della meccanica e della elettronica che intendi usare, altrimenti darti una mano anche a distanza diventa difficile.

montare l'elettronica non e' un impresa impossibile

[garbo]

infatti vedendo l'elettronica ti si può dare una mano...non è difficile cablare l'elettronica di una cnc, io ho appena finito di mettere in funziona la mia, ed adesso le ho anche implementato il palpatore, e tutto funziona, non è difficile ce la puoi fare anche tù da solo credo..

[mambo]

Originalmente inviato da gattodistrada

beh, sarebbe utile avere delle foto della meccanica e della elettronica che intendi usare, altrimenti darti una mano anche a distanza diventa difficile.

montare l'elettronica non e' un impresa impossibile

Per fare le foto devo organizzarmi e fare il giro delle quattro (due) chiese, recuperare l'elettronica ed andare da chi mi tiene momentaneamente la meccanica.
Ma in privato posso postare il venditore per farsi un'idea, non credo di poterlo fare pubblicamente? o si?

[mambo]

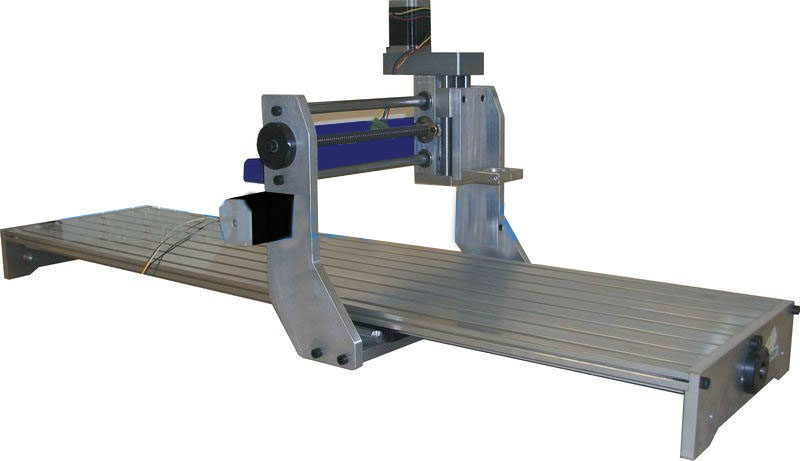

comunque allego foto scaricate per dare un'idea.

[gattodistrada]

Originalmente inviato da mambo

comunque allego foto scaricate per dare un'idea.

beh ovviamente devi avere tutto a protata di mano, altrimenti come fai a fare i vari collegamenti...

serve sapere se i motori sono con connettore o sono a fili volanti (e quanti fili hanno)
alla fine si tratta di collegare un cavo della porta parallela del pc alla elettronica, e di stendere i 4 o (6) cavi che dalla elettronica vanno verso ogni motore (4cavi per ogni motore sono 12 fili in totale)

sucessivamente si possono implemantare altre funzioni come fine corsa, palpatori, ecc..ecc..

ma per far muovere la meccanica servono 12 fili e una cavo prolunga della porta parallela.
ovviamente ti serve un alimentatore di potenza adeguata ai motori che usi.. (almeno 24volt 6ampere)
ed un alimentatore da 5volt per l'elettronica (se l'elettronica prevede una entratas di 5 volt.

l'elettronica che hai postato e molto simile a quella che uso io attualmente..

[mambo]

Ho capito,
debbo riassemblare tutti i cocci, ops, i pezzi e mi rifarò vivo quando ho tutto a portata di mano.
Grazie
