Controller CNC USB Colibrì

[pantagimo]

Originalmente inviato da saviothecnic

Umm forse non hai capito a cosa serve e cosa è il controller Colibri?
Spero che adesso ti è piu chiaro cosa sia il Colibri
e con cosa paragonarlo

Sì diciamo che ci ero arrivato a cosa fosse,ho semplificato un pò dicendo ponti Fiser, ma intendevo "elettronica di fiser" compresa di parallela che nella seconda versione veniva a costare circa 50 euro (ponti + parall) Purtroppo quando scrivo sono impreciso,uso poco l'italiano e non rileggo mai tanto che a volte non si capisce nulla...
Mi sono perso le news sulla nuova parallela deve essere uno sballo!

Tranquillo non sono mica contro la tua scelta anzi, quando hai scritto del software in italiano dedicato ,la cosa si è fatta interessante!

Tienici aggiornati!

[saviothecnic]

Originalmente inviato da pantagimo

Tranquillo non sono mica contro la tua scelta anzi, quando hai scritto del software in italiano dedicato ,la cosa si è fatta interessante!Tienici aggiornati!

Certamente che vi tengo aggiornati ho aperto il topic apposta.

Anche io sono per le elettroniche fai da te.

Ma mi sono reso conto che ad un certo livello si è quasi costretti
ad andare sul commerciale

Si il software come i manuali in italiano puoi scaricargli
e giocherellarci un po su cosi ti rendi conto delle sue potenzialità

[Danielxan]

In una euro 12 relè ci stanno solo così, ci sono dei morsetti rindondanti ma non avevo voglia di sbattermi troppo.

[saviothecnic]

Originalmente inviato da Danielxan

In una euro 12 relè ci stanno solo così, ci sono dei morsetti rindondanti ma non avevo voglia di sbattermi troppo.

Umm quasi Ottimo Ma riesci a lasciare tre rele dei 12
con l' ingresso d' eccitazione Bobina negativo ansiche positivo
cosi 9 gli uso per I finecorsa PNP e tre per Mandino DX o SX e il terzo aspiratore sarebbe stato perfet 13 cosi si aveva anche il 4° refrigerante ma effettivamente vedo che 13 non ci entrano :O

P.S sto provando la GGC l' enable va ma il motore ronza ma non gira

[Danielxan]

Guarda bene che 9 sono pnp e 3 npn.
Per la GGC guarda con l'oscilloscopi cosa arrina sul pin dal 2 al 9 del db25 e cosa esce dagli opto.

[saviothecnic]

Originalmente inviato da Danielxan

Guarda bene che 9 sono pnp e 3 npn.

Si ora ci ho fatto caso meglio hai ragione.
Ma mi sa hai invertito dovevano essere 9 ingressi PNP e 3 NPN

Ma tanto per fare il tirchiaccio ed anche per avere una cosa più ordinata
Metti da un lato due morsetti da tre cosi si hanno i 6 ingressi Positivi per i PNP Tanto poi l' alim è comune per tutti inutile ripeterla
stessa cosa dal altro lato un morsetto da tre per i tre ingressi negativi NPN
e un' altro da 3 distanziato per i tre ingressi positivi PNP

Originalmente inviato da Danielxan

Per la GGC guarda con l'oscilloscopi cosa arrina sul pin dal 2 al 9 del db25 e cosa esce dagli opto.

Be qui meglio che ne parliamo nell' altro topic aperto per la GGC
Cmq ho saldato anche due fili sotto il pin 2 e 3 e non va

[saviothecnic]

Bene adesso che ho finito con la TGA e la GGC mi metto subbito
per finire spero si la votla buona la mia fresa CNC

Intanto posto una foto di come sto pensando di cablare
il quadro elettrico ma non ne sono ancora sicuro accetto consigli in merito.

Voglio vedere se ci entra dentro anche l' inverter
anche se forse mi sa che è meglio tenerlo fuori cosi si legge
la frequezna ed eventuali errori sul suo display :O

Resto in attesa della Modifica del modulo I/O a rele di DanielXan
cosi faccio un bel lavoro pulito intanto monto quello che ho ora

[saviothecnic]

Ok i lavori vanno avanti Quasi terminato lo stadio d' alimentazione

[saviothecnic]

Ci siamo quasi se riesco fine sett la monto in macchina

[saviothecnic]

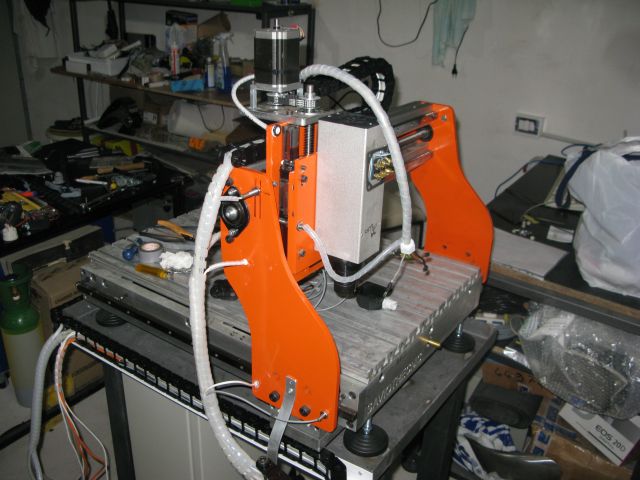

Ok ci siamo quasi tutto montato

Finecorsa effetto hall collegati in diretta alla Colibri per gli Home
catena passa cavo e quadro sul mobile della fresa
Come extracorsa ho usato 4 prossimetri PNP che comandano
una bobina rele che interompe il segnale del fungo emergenza che fa cadere la marcia della 230V che alimenta il tutto piu sicuro di cosi

Potrei usare l' altro scambio del rele per mandare anche
il segnale di Limt alla Colibri

Pero cosi si disalimenta la Colibri prima che riceve il segnale
emergenza e limite max quindi che dite conviene metterci
un condensatore all' alimentazione ingresso Colibri cosi resta qualche secondo alimentata prima che cade tutta l' alimentazione?

Grazie
