Vecchio 15 marzo 08, 19:57   #11 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
C'è una tabella disegnata sull'articolo...
Il problema sta qui:
Quanti missili vuoi sparare dall'aereo?
Scegliendo il numero di missili, sommagli 1 e vedi nella tabella a che piedino devi attaccare l'anodo del diodo.

ES: tu vuoi utilizzare 2 missili, sommi uno = 3 e vedi nella tabella a che piedino corrisponde il lancio di 3 missili =========> uscita 7 del IC3.
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 20:25   #12 (permalink)  Top
User

Data registr.: 20-03-2006
Messaggi: 6.006
perfetto, e fino a qui ci ero arrivato già, ma il catodo?

Dicevo, forse va tagliato a zero e non collegato a niente? così mi pareva di capire
Mach .99 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 20:33   #13 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Ma scusa il catodo non è già collegato all'IC3 al pin 16?!
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 20:48   #14 (permalink)  Top
User

Data registr.: 20-03-2006
Messaggi: 6.006
ma si vede nella figura?

Io ho trovato solo il D1 in alto, mi mancava il D2 che non trovo disegnato...

Ultima modifica di Mach .99 : 28 agosto 12 alle ore 22:25
Mach .99 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 20:52   #15 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
dammi 5 min che cerco di capire quel layout, non è sicuramente dei più chiari!!
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 20:55   #16 (permalink)  Top
User

Data registr.: 20-03-2006
Messaggi: 6.006
ecco l'arcano:
nello schema elettrico c'è, collegato al 16 di IC3, ma nello schema della basetta, con i colori, non c'è...

e mi pare manchi pure la piazzola per il catodo sul 16.

Ultima modifica di Mach .99 : 28 agosto 12 alle ore 22:25
Mach .99 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 21:01   #17 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933

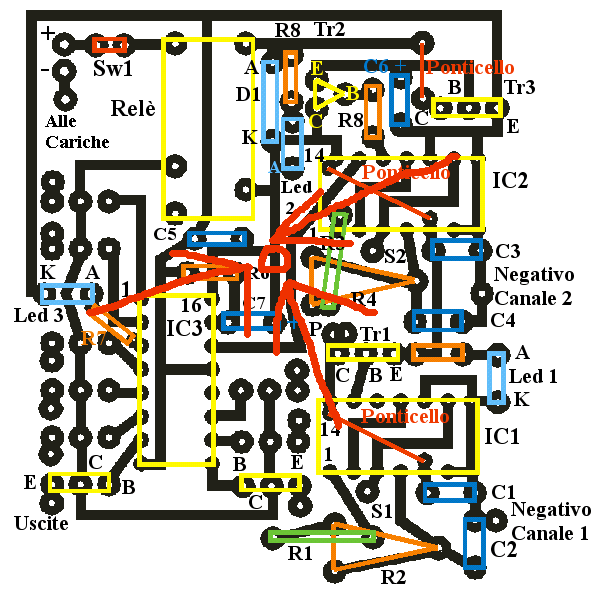

si infatti!! ho guardato anch'io il layout ( forse sono troppo perfezionista ma non mi piace niente (mi scuso con l'autore del layout) ), ed in effetti manca proprio il diodo D2.Comunque ti basta fare un foro sulla pista che ti ho cerchiato in rosso.
Icone allegate
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 21:06   #18 (permalink)  Top
User

Data registr.: 20-03-2006
Messaggi: 6.006
bene, infatti c'era qualcosa che non tornava.
Magari quando stampo ci faccio una piazzolina io.

ultima cosa: i pennarelli per fare le piste e poi passarle al cloruro ferrico sono degli indelebili tipo quelli da lucidi o sono particolari?


p.s.
vi invidio molto a voi "capenti" elettronica, io sono un non capente, anche se bovinamente ho fatto una MM2001 per taglio ali ed ora mi cimento su questo circuitino. Purtroppo ho lacune che derivano dal non aver fatto la scuola appropriata .
Mach .99 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 21:11   #19 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
si, i pennerelli sono di quelli indelebili, oppure molti utilizzano il metodo del ferro da stiro, consiste nello stampare il circuito con una stampante laser su di un foglio lucido e poi trasferire l'inchiostro sulla basetta tramite il ferro da stiro caldo ( stesso metodo che si usa per passare i disegni sul balsa ).ma la migliore soluzione è quella del bromografo ( hai mai pensato di fartene uno? ).
Comunque una volta stampato/disegnato vai di cloruro ferrico.
Se usi le basette presensibilizzate comunque prima del cloruro ferrico devi inserire il circuito in una soluzione di soda caustica al 5% circa...
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 15 marzo 08, 21:19   #20 (permalink)  Top
User

Data registr.: 20-03-2006
Messaggi: 6.006
si, mi sono fatto un'idea del procedimento, è complesso fare un bromografo?
ho letto che non vanno bene le lampade di wood, ma ci vogliono particolari, comunque io volevo sperimentare i foglietti blu col ferro, dopo aver disegnato la piazzola in + (ho provato anche la carta forno, come ho letto su qualche sito, ma viene una schifezza tutta a fili di toner bruciati!)

per i pennarelli era una curiosità, mi disse quel ragazzo che mi fece la MM2001 che è rischioso perchè a volte vengono le piste mangiucchiate.

comunque grazie mille per tutti i suggerimenti.
