nikemen85 · 25 gennaio 07, 11:28

Ho preso questo schema da un utente del forum che non mi ricordo più chi è.....
Potreste spiegarmi il funzionamento e in più allegarmi qualche schema simile (o anche qualche link) per comandare con un canale libero l'accenzione di luci in volo?

Grazie!!!

cadal · 25 gennaio 07, 11:42

... e lo schema??

nikemen85 · 25 gennaio 07, 11:52

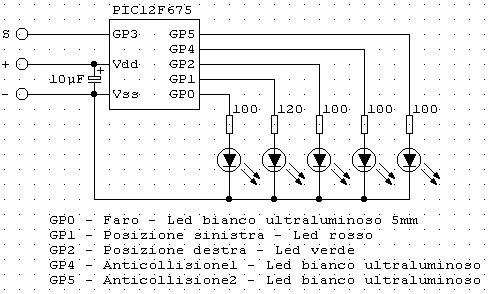

cavolo, non ero riuscito ad allegarlo. Eccolo

cadal · 25 gennaio 07, 12:10

Perfetto, immaginavo che fosse questo.
Il funzionamento è assicurato dal PIC che viene programmato ed esegue appunto il programma per il quale confronta la larghezza dell'impulso in entrata dalla rx ed in base a questo accende- spegne tutte le luci, accende le luci di navigazione ed i flash , accende il faro di atterraggio.
Di questi ne ho costruiti alcuni ed è un circuito molto valido e soprattutto piccolo e leggero, l'ho montato "di serie" nei miei due Esky lama e nel Micro Zoom che sto ultimando.

Ivan2280 · 25 gennaio 07, 12:45

Ciao lo stessa sche che ho monatto io sul mio piccolino,guarda come sono belle.Avanti ho messo un faro da 10mm che sarebbe un led jumbo bianco ultraluminoso.
Ecco il link dal quale puoi scaricare il mio video.
http://www.baronerosso.it/forum/show...uci+elicottero

nikemen85 · 25 gennaio 07, 12:49

da quanto ho capito, una volta assemblato il circuito va programmato il PIC..
Come si fa? Bisogna anche costruire il programmatore che si collega al pc?

Grazie!

cadal · 25 gennaio 07, 13:02

e questo è il mio ...

Ivan2280 · 25 gennaio 07, 13:36

Devi costruirti il programmatore,scaricare il software sia per la programmazione che il programma da inserire nel pic 12f675,il resto è una sciocchezza.Se non sai come fare mandami il pic che te lo programmo io.Saluti

gianf · 25 gennaio 07, 14:51

Ciao,
Ma la sorgente dello schemino?
C'è un link dove si trova anche il firmware da mettere nel pic?

Grazie,
Gianfilippo

cadal · 25 gennaio 07, 15:13

Citazione:

Originalmente inviato da gianf

Ciao,
Ma la sorgente dello schemino?
C'è un link dove si trova anche il firmware da mettere nel pic?

Grazie,
Gianfilippo

Eccolo.

25 gennaio 07, 11:28	#1 (permalink) Top
nikemen85 User Data registr.: 23-03-2006 Residenza: Frosinone Messaggi: 91	luci Ho preso questo schema da un utente del forum che non mi ricordo più chi è..... Potreste spiegarmi il funzionamento e in più allegarmi qualche schema simile (o anche qualche link) per comandare con un canale libero l'accenzione di luci in volo? Grazie!!!

25 gennaio 07, 11:42	#2 (permalink) Top
cadal Ciao Umberto vola anche per noi. Data registr.: 27-10-2003 Residenza: Palermo Messaggi: 6.541 Immagini: 14	... e lo schema?? __________________ "Volo ergo sum" Io sono il moderatore ..."fassista"

25 gennaio 07, 11:52	#3 (permalink) Top
nikemen85 User Data registr.: 23-03-2006 Residenza: Frosinone Messaggi: 91	ah ah cavolo, non ero riuscito ad allegarlo. Eccolo Icone allegate

25 gennaio 07, 12:10	#4 (permalink) Top
cadal Ciao Umberto vola anche per noi. Data registr.: 27-10-2003 Residenza: Palermo Messaggi: 6.541 Immagini: 14	Perfetto, immaginavo che fosse questo. Il funzionamento è assicurato dal PIC che viene programmato ed esegue appunto il programma per il quale confronta la larghezza dell'impulso in entrata dalla rx ed in base a questo accende- spegne tutte le luci, accende le luci di navigazione ed i flash , accende il faro di atterraggio. Di questi ne ho costruiti alcuni ed è un circuito molto valido e soprattutto piccolo e leggero, l'ho montato "di serie" nei miei due Esky lama e nel Micro Zoom che sto ultimando. __________________ "Volo ergo sum" Io sono il moderatore ..."fassista"

25 gennaio 07, 12:45	#5 (permalink) Top
Ivan2280 UserPlus Data registr.: 12-05-2004 Residenza: Pagani(Salerno) Messaggi: 2.769 Immagini: 6	info Ciao lo stessa sche che ho monatto io sul mio piccolino,guarda come sono belle.Avanti ho messo un faro da 10mm che sarebbe un led jumbo bianco ultraluminoso. Ecco il link dal quale puoi scaricare il mio video. http://www.baronerosso.it/forum/show...uci+elicottero

25 gennaio 07, 12:49	#6 (permalink) Top
nikemen85 User Data registr.: 23-03-2006 Residenza: Frosinone Messaggi: 91	programmazione da quanto ho capito, una volta assemblato il circuito va programmato il PIC.. Come si fa? Bisogna anche costruire il programmatore che si collega al pc? Grazie!

25 gennaio 07, 13:02	#7 (permalink) Top
cadal Ciao Umberto vola anche per noi. Data registr.: 27-10-2003 Residenza: Palermo Messaggi: 6.541 Immagini: 14	e questo è il mio ... __________________ "Volo ergo sum" Io sono il moderatore ..."fassista" Ultima modifica di cadal : 22 gennaio 08 alle ore 18:26

25 gennaio 07, 13:36	#8 (permalink) Top
Ivan2280 UserPlus Data registr.: 12-05-2004 Residenza: Pagani(Salerno) Messaggi: 2.769 Immagini: 6	info Devi costruirti il programmatore,scaricare il software sia per la programmazione che il programma da inserire nel pic 12f675,il resto è una sciocchezza.Se non sai come fare mandami il pic che te lo programmo io.Saluti

25 gennaio 07, 14:51	#9 (permalink) Top
gianf UserPlus Data registr.: 25-05-2004 Residenza: Pomezia Messaggi: 870	Ciao, Ma la sorgente dello schemino? C'è un link dove si trova anche il firmware da mettere nel pic? Grazie, Gianfilippo __________________ Gianfilippo
