dubbi misurazioni con condotto

Ciao a tutti, sto costruendo un modello a ventola, e vorrei dei pareri sulla spinta statica della motorizzazione in esame.

La ventola è la 64mm
HobbyKing R/C Hobby Store : EDF Ducted Fan Unit 5Blade 2.5inch 64mm

con motore marchiato "hercules" da 4300kv

HobbyKing R/C Hobby Store : HK2627 EDF Outrunner 4300kv for 64mm

le prese d'aria del modello hanno un'area di 40cm^2, il condotto di 38.5cm^2 ( diametro 70mm ) ed il condotto d'uscita si restringe fino a 25.6cm^2 ( diametro 57mm ).

Ho fatto delle misure sulla motorizzazione solo con ventola+labbro

e montata nel condotto


I consumi aumentano di circa il 10% rispetto la prova senza condotto ( e quindi mi rassicurano del fatto che le prese d'aria sono state calcolate correttamente per la ventola in esame ) la spinta invece diminuisce di ben 100g/650g di spinta totali!! Secondo voi ho stretto troppo il cono d'uscita? io ho seguito la regola del 10% in meno rispetto al diametro ventola, mi aspettavo naturalmente una diminuizione della spinta statica, ma non mi sarei mai aspettato un calo del 20%!!

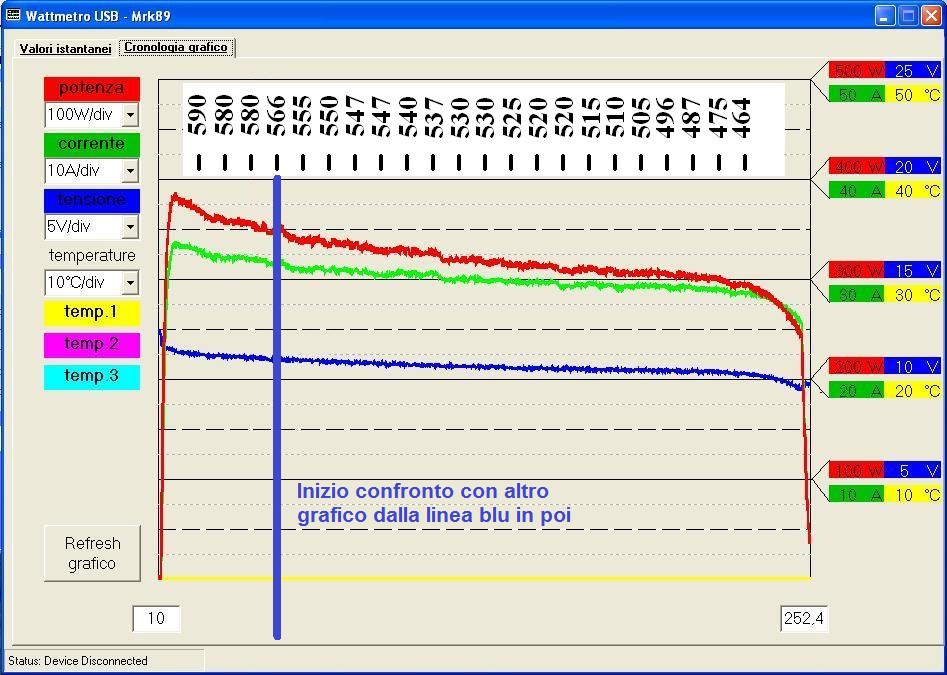

Che mi dite? nel primo grafico la batteria era leggermente scarica, i dati si possono affiancare partendo dalla linea blu del secondo grafico.

GRAZIE!
Icone allegate
dubbi misurazioni con condotto-test-motore-ventola-libera.jpg   dubbi misurazioni con condotto-test-motore-condotto-spinta.jpg
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 13 maggio 12, 18:45   #2 (permalink)  Top
User

L'avatar di ChristianT

Data registr.: 26-09-2006
Residenza: Folgaria (Trento)
Messaggi: 611
ma....quanto è la lunghezza del condotto??? dato MOLTO importante!
__________________
Delle cose che funzionano non c'è mai da fidarsi!
ChristianT non è collegato   Rispondi citando
Vecchio 13 maggio 12, 18:49   #3 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Citazione:
Originalmente inviato da ChristianT Visualizza messaggio
ma....quanto è la lunghezza del condotto??? dato MOLTO importante!
Intendi tutto il condotto o solo il convergente di scarico? dammi 10 min e te lo dico
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 13 maggio 12, 18:50   #4 (permalink)  Top
User

L'avatar di ChristianT

Data registr.: 26-09-2006
Residenza: Folgaria (Trento)
Messaggi: 611
Citazione:
Originalmente inviato da Mrk89 Visualizza messaggio
Intendi tutto il condotto o solo il convergente di scarico? dammi 10 min e te lo dico
tutto...dalla girante in poi!
__________________
Delle cose che funzionano non c'è mai da fidarsi!
ChristianT non è collegato   Rispondi citando
Vecchio 13 maggio 12, 18:53   #5 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
37cm dalle prese d'aria alla girante, e 24cm dalla girante all'uscita.
Restringimento del 10% sul diametro all'uscita...

Grazie
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 13 maggio 12, 19:11   #6 (permalink)  Top
User

L'avatar di ChristianT

Data registr.: 26-09-2006
Residenza: Folgaria (Trento)
Messaggi: 611
Citazione:
Originalmente inviato da Mrk89 Visualizza messaggio
37cm dalle prese d'aria alla girante, e 24cm dalla girante all'uscita.
Restringimento del 10% sul diametro all'uscita...

Grazie
mah..pensavo peggio! Penso che (a meno di ostacoli nel condotto in uscita) sia dovuto principalmente al condotto di aspirazione...sarebbe interessante se tu potessi provare a fare dei fori vicini alla girante nel condotto di aspirazione... (ma potrebbero anche essere deleteri in volo).

Mi era successo molti anni fa ed avevo fatto delle prove con delle aperture che potevo aprire o chiudere per fare alcune misurazioni. All'epoca erano servite anche se dipende molto dalla geometria e dal tipo di flusso che viene a crearsi.

Adesso vedo meglio....guarda che hai strozzato molto più del 10%! L'area in uscita non è mica il 10% meno del condotto (o se vuoi della ventola)!
__________________
Delle cose che funzionano non c'è mai da fidarsi!

Ultima modifica di ChristianT : 13 maggio 12 alle ore 19:16
ChristianT non è collegato   Rispondi citando
Vecchio 13 maggio 12, 19:20   #7 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Citazione:
Originalmente inviato da ChristianT Visualizza messaggio
mah..pensavo peggio! Penso che (a meno di ostacoli nel condotto in uscita) sia dovuto principalmente al condotto di aspirazione...sarebbe interessante se tu potessi provare a fare dei fori vicini alla girante nel condotto di aspirazione... (ma potrebbero anche essere deleteri in volo).

Mi era successo molti anni fa ed avevo fatto delle prove con delle aperture che potevo aprire o chiudere per fare alcune misurazioni. All'epoca erano servite anche se dipende molto dalla geometria e dal tipo di flusso che viene a crearsi.

Adesso vedo meglio....guarda che hai strozzato molto più del 10%! L'area in uscita non è mica il 10% meno del condotto!
Il modello l'ho costruito in maniera tale che dalla ventola verso dietro, la coda si separa completamente ( quindi ventola + condotto d'uscita + piani di coda si separano dal resto del modello ). Provo quindi a separare la ventola dal condotto anteriore ( lasciando la ventola all'aperto solo con il condotto convergente ) e rifaccio le misure. dovrei vedere in questa maniera quanto influisce il condotto d'aspirazione....
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 13 maggio 12, 19:22   #8 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Citazione:
Originalmente inviato da ChristianT Visualizza messaggio
Adesso vedo meglio....guarda che hai strozzato molto più del 10%! L'area in uscita non è mica il 10% meno del condotto (o se vuoi della ventola)!
Ma il 10% non bisogna farlo sul diametro o mi sbaglio?
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 13 maggio 12, 19:24   #9 (permalink)  Top
User

L'avatar di ChristianT

Data registr.: 26-09-2006
Residenza: Folgaria (Trento)
Messaggi: 611
mah...io l'ho sempre fatta sull'area (anzi..dipende)!
cmq visto che puoi fai la prova e posta i dati! Può essere interessante!
__________________
Delle cose che funzionano non c'è mai da fidarsi!

Ultima modifica di ChristianT : 13 maggio 12 alle ore 19:28
ChristianT non è collegato   Rispondi citando
Vecchio 13 maggio 12, 19:40   #10 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
ho fatto un veloce calcolo...

ventola da 64mm = (3.2^2)*3.14 = 32.17cm^2

un restringimento del 10% sull'area ( e non sul diametro come fatto in precedenza ) = 32.17-3.217= 28.95 cm^2

che riportati in diametro [rad quadr(28.95/3.14)]*2 = 6.07 cm di diametro.

60.7mm ( -10% sull'area ) rispetto ai 57mm ( -10% sul diametro ) fatti nel mio condotto fanno tutta questa differenza?!

Alle prossime prove vi farò sapere!!
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
