Fully 3D Printed model

Buongiorno a tutti!
Dopo aver passato parecchio tempo a lavorare con compositi e CNC e aver perso con l'ultimo trasloco gran parte dello spazio che avevo per le mie faccende, per ammazzare un po' il tempo e mettere alla prova la nuova stampate, ho pensato di realizzare questo progetto.
L'idea di base è quella di realizzare un modello facile da pilotare, ala alta, pusher, con coda tubolare... niente di particolarmente originale, ma comunque interessante.
Vorrei rimanere su un modello con i seguenti dati:
AA: 1000/1200mm
Corda 16mm circa
Carico: <45gr/cm^2
Peso: <900gr
Materiale: PLA o LW-PLA (Nylon-CF per le componenti strutturali)
Alimentazione: 2s Li-Ion (valuterò se utilizzare 18650 o 20700).
Mi piacerebbe anche provare qualche profilo che non sia il classico Clark Y, ma vorrei rimanere comunque su un profilo lento e portante.... consigli?
A breve comicio a disegnare e a dettagliare.

Ultima modifica di federiconavarra87 : 28 dicembre 23 alle ore 13:21
federiconavarra87 non è collegato   Rispondi citando
Vecchio 28 dicembre 23, 14:05   #2 (permalink)  Top
User

Data registr.: 05-01-2017
Residenza: Fossano
Messaggi: 112
disegno in bozza buttato lì con 10 minuti... solo per avere un'idea
inoltre vi inserisco anche un test sulla struttura dell'ala sul quale sto lavorando per settare la stampante
Immagini allegate
Tipo file: jpg Screenshot 2023-12-28 at 14.03.40.jpg‎ (39,3 KB, 78 visite)
Tipo file: jpg Screenshot 2023-12-28 at 14.07.36.jpg‎ (39,3 KB, 65 visite)
federiconavarra87 non è collegato   Rispondi citando
Vecchio 28 dicembre 23, 17:20   #3 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 14.549

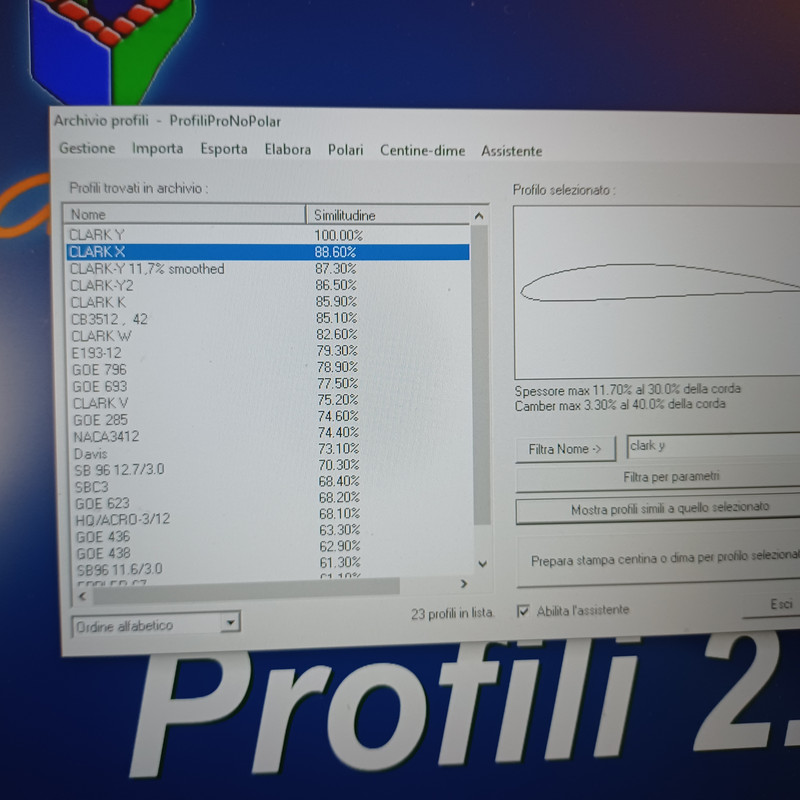

Qualche profilo simile al Clark Y.

Il trave di coda mi pare estremamente sottile.

Ehstìkatzi non è collegato   Rispondi citando
Vecchio 29 dicembre 23, 00:55   #4 (permalink)  Top
User

Data registr.: 05-01-2017
Residenza: Fossano
Messaggi: 112
Faccio qualche test su XFLR.... anche se su Re così bassi le differenze saranno minime su profili molto simili. La cosa simpatica di un progetto del genere è che volendo, se si disegna in maniera corretta, è davvero facile cambiare profilo e provare un ala totalmente diversa.
federiconavarra87 non è collegato   Rispondi citando
Vecchio 23 gennaio 24, 09:22   #5 (permalink)  Top
User

Data registr.: 05-01-2017
Residenza: Fossano
Messaggi: 112
Il tempo a disposizione è sempre un fattore contro la maggior parte di noi...
Alla fine, per ottimizzare il tempo e partire già da una base, ho deciso di riesumare uno dei miei primi progetti con la 3d mai realizzato: un Guppy. Ho deciso di scostarmi un po' dal progetto originale, ridisegnando ala e coda. Ho fatto un po' di analisi con una serie di profili Drela e infine, grazie anche all'aiuto di un amico, abbiamo trovato una quadra che sembra essere promettente (la curva viola a puntini)! Nel frattempo ho fatto un po' di prove di stampa per le ali, ottenendo ottimi risultati; a breve foto anche di quelli. Ora si procede al disegno del modello.
Immagini allegate
Tipo file: jpg Screenshot 2024-01-23 at 09.12.05.jpg‎ (42,3 KB, 46 visite)
federiconavarra87 non è collegato   Rispondi citando
Vecchio 23 gennaio 24, 10:47   #6 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 14.549
Citazione:
Originalmente inviato da federiconavarra87 Visualizza messaggio
Il tempo a disposizione è sempre un fattore contro la maggior parte di noi...
Alla fine, per ottimizzare il tempo e partire già da una base, ho deciso di riesumare uno dei miei primi progetti con la 3d mai realizzato: un Guppy. Ho deciso di scostarmi un po' dal progetto originale, ridisegnando ala e coda. Ho fatto un po' di analisi con una serie di profili Drela e infine, grazie anche all'aiuto di un amico, abbiamo trovato una quadra che sembra essere promettente (la curva viola a puntini)! Nel frattempo ho fatto un po' di prove di stampa per le ali, ottenendo ottimi risultati; a breve foto anche di quelli. Ora si procede al disegno del modello.
Cambia le scale dei diagrammi, la polare mostrerà con maggiore evidenza le differenze.
Ehstìkatzi non è collegato   Rispondi citando
Vecchio 23 gennaio 24, 14:08   #7 (permalink)  Top
User

Data registr.: 05-01-2017
Residenza: Fossano
Messaggi: 112
Ecco la prima bozza del modello!
Ps. Grazie per la dritta sulla scala
Immagini allegate
Tipo file: jpg Screenshot 2024-01-23 at 14.05.30.jpg‎ (39,8 KB, 44 visite)
federiconavarra87 non è collegato   Rispondi citando
Vecchio 22 febbraio 24, 12:14   #8 (permalink)  Top
User

Data registr.: 05-01-2017
Residenza: Fossano
Messaggi: 112
.....Piano piano prende forma! Ho anche trovato la quadra per stampare le ali!
Dal disegno si capisce poco, ma la seimila è suddivisa in 3 tronconi uniti da tondino in carbonio da 5mm come longherone (fatto salvo l'ultimo quarto di ala che per motivi di spessore avrà solamente una nervatura in plastica o petg).
Per possibili problemi di masking e per aumentare la rigidità strutturale, sono passato da un coda a "T" ad una convenzionale.
Appena capisco come fare, vi posto il video del test di stampa dell'ala.
Immagini allegate
Tipo file: jpg Screenshot 2024-02-22 at 12.08.17.jpg‎ (18,8 KB, 34 visite)
federiconavarra87 non è collegato   Rispondi citando
