Big Brother-motoaliante-progetto da internet-realizzazione

tre mesi fa, deciso ad usare la nuova cnc per realizzare un aereomodello da zero,
ho fatto varie ricerche di disegni e piani di costruzione ed uno in particolare,
denominato Big Brother, mi ha affascinato sia per la linea inconsueta sia perche'
gia' prima di farlo cercavo un motoaliante a scopo fpv.
e ho cominciato il lavoro...
allego le foto che ho fatto delle fasi della lavorazione
ciao a tutti

Big Brother-motoaliante-progetto da internet-realizzazione-img_0304.jpg posizionamento centine e longherone semiala sul disegno

Big Brother-motoaliante-progetto da internet-realizzazione-img_0312.jpg assemblaggio semiala centrale con baionette

Big Brother-motoaliante-progetto da internet-realizzazione-img_0313.jpg particolare bordo d'uscita scassi fresati a cnc
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 16:55   #2 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355
se il forum mi lascia mettere altri allegati,io continuo..

Big Brother-motoaliante-progetto da internet-realizzazione-img_0315.jpg scatola in betulla centinata supporto travi di coda

Big Brother-motoaliante-progetto da internet-realizzazione-img_0316.jpg

Big Brother-motoaliante-progetto da internet-realizzazione-img_0317.jpg scatola inserita nella semiala centrale
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 16:59   #3 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355
Big Brother-motoaliante-progetto da internet-realizzazione-img_0318.jpg assieme semiala centrale+scatoline+semiala esterna

Big Brother-motoaliante-progetto da internet-realizzazione-img_0323.jpg le due semiali quasi finite

Big Brother-motoaliante-progetto da internet-realizzazione-img_0324.jpg insieme di semiala centrale+travi e piano di coda
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 17:01   #4 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355
Big Brother-motoaliante-progetto da internet-realizzazione-img_0325.jpg insieme

Big Brother-motoaliante-progetto da internet-realizzazione-img_0337.jpg inizio del taglio particolari dello scaletto fusoliera

Big Brother-motoaliante-progetto da internet-realizzazione-img_0338.jpg scaletto di costruzione fusoliera
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 17:04   #5 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355
Big Brother-motoaliante-progetto da internet-realizzazione-img_0339.jpg primo assieme fusoliera,riprogettata in devfus (grazie mauri)

Big Brother-motoaliante-progetto da internet-realizzazione-img_0340.jpg aggiunta dei profili/scatole poggia ali

Big Brother-motoaliante-progetto da internet-realizzazione-img_0342.jpg semiala rivestita in balsa adagiata alla fusoliera
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 17:12   #6 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355

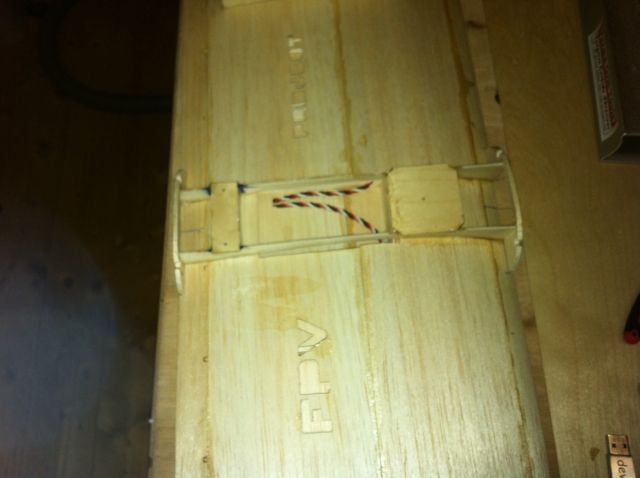

Big Brother-motoaliante-progetto da internet-realizzazione-img_0344.jpg semiala con rinforzi per viti collegamento fusoliera

Big Brother-motoaliante-progetto da internet-realizzazione-img_0345.jpg finalmente l' ala rivestita e assiemata

Big Brother-motoaliante-progetto da internet-realizzazione-img_0346.jpg
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 17:16   #7 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355
Big Brother-motoaliante-progetto da internet-realizzazione-img_0347.jpg rivestimento della semiala centrale

Big Brother-motoaliante-progetto da internet-realizzazione-img_0348.jpg semiala rivestita

Big Brother-motoaliante-progetto da internet-realizzazione-img_0349.jpg costruzione della fusoliera
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 17:20   #8 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355
Big Brother-motoaliante-progetto da internet-realizzazione-img_0350.jpg fusoliera con coperchio apribile

Big Brother-motoaliante-progetto da internet-realizzazione-img_0351.jpg coperchio

Big Brother-motoaliante-progetto da internet-realizzazione-img_0352.jpg copertura fusoliera con balsa da 0.8mm
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 17:26   #9 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355
Big Brother-motoaliante-progetto da internet-realizzazione-img_0353.jpg piano di coda rivestito, balsa 5mm+copertura betulla 1.5
e timoni, idem materiali e spessore

Big Brother-motoaliante-progetto da internet-realizzazione-img_0354.jpg timoni rivestiti con servi e rinvii

Big Brother-motoaliante-progetto da internet-realizzazione-img_0358.jpg semiali esterne con flap,servi,rinvii e coperchio estetico
manolo non è collegato   Rispondi citando
Vecchio 14 dicembre 11, 17:31   #10 (permalink)  Top
User

L'avatar di manolo

Data registr.: 04-04-2008
Residenza: bassano del grappa
Messaggi: 355
Big Brother-motoaliante-progetto da internet-realizzazione-img_0360.jpg assieme fusoliera/semiala/travi/coda e motore

Big Brother-motoaliante-progetto da internet-realizzazione-img_0362.jpg fili rimasti esterni causa mancata progettazione

Big Brother-motoaliante-progetto da internet-realizzazione-img_0363.jpg tavoletta in fusoliera per alloggio telecamera/fpv
