Che profilo è?

[Romulus76]

Ciao a tutti,
avrei bisogno di sapere che tipo di profilo è quello allegato in fotografia, poichè credo di voler costruire l'ala con il taglio del polistirolo e non centinata.

L'ala in questione è questione è quella del P-40.

Chiedo anche un bel consiglio: secondo voi, avendo il disegno del modello di ala centinato, è preferibile farla in depron-balsa, oppure EPP estruso?

Se la facessi in balsa potrei creare le centine i bordi ed i listelli di balsa; costruire lo scheletro e poi coprirla con... con chè? Io pensavo con Depron da 3mm, avete qualche idea migliore?

[fai4602]

E' parecchio incompleto per poter tentare una sigla.

Non c'è una sezione compresiva di be, bu e rivestimento ?

[Romulus76]

Originally posted by fai4602@05 agosto 2005, 09:01
E' parecchio incompleto per poter tentare una sigla.

Non c'è una sezione compresiva di be, bu e rivestimento ?

Quoted post

Purtroppo no... c'è il disegno della struttura dell'ala ma non credo che serva... almeno per determinare il profilo.

Tu non hai idea?

Aspè... tieni conto che le centine le ho ridimensionate al 145% per avere AA=900, rispetto all'immagine che ti allego ora...

[Mau89]

potrebbe essere un BRUXEL33 o un BRUXEL36?

CIAO

[Romulus76]

Originally posted by Mau89@05 agosto 2005, 09:28
potrebbe essere un BRUXEL33 o un BRUXEL36?

CIAO

Quoted post

Ciao,
guardate... ora vi allego anche la pagina che mi sono creato con la costruzione del tutto!

stavo ridisegnando il piano di disegno del P-40 con Illustrator, ridimensionandolo al 145% per ottenere +o- WINGSPAN=36"

Pensavo di costruire la fusoliera in EPP estruso, e le ali in balsa... ma poi come le ricopro le ali? No resina, non sono buono... forse con termoretraibile? Che ne dici?

La fusoliera ra ricopro con carta da pacchi o scotch!

Costruzione inglese

[fai4602]

Puoi andare a tentativi ma, ripeto, senza una sezione completa direi impossibile.
Puoi sempre ripiegare sul Clark Y

[mr_ade]

Ma per fare l'ala con l'archetto non ti basta prendere la prima e l'ultima centina?

[Romulus76]

Originally posted by mr_ade@05 agosto 2005, 11:20
Ma per fare l'ala con l'archetto non ti basta prendere la prima e l'ultima centina?

Quoted post

Sì, se sono complete... altrimenti devi completarle tu!! Cmq pomeriggio vi posto un raster creato da me sulla base delle originali.

Importato in Profili, è tutto corretto... solo che il profilo ha l'asse spostato... pome vi faccio vedere!!

[Romulus76]

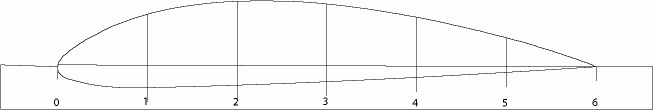

Ecco qui le dime.. la "Profilo_Alare.GIF" è la riproduzione che ho costruito, il "Dima.gif" contiene le dime per il taglio polistirolo fatto con PROFILI; ho importato nel programma la GIF e successivamente è stato creato il profilo dal programma.

L'unica cosa che mi chiedo ora è: il centro dell'ala non è simmetrico, cioè noto una angolazione negativa... secondo voi và inserita nel modello con l'asse a 0 gradi (e quindi con incidenza negativa dell'ala) oppure devo ruotarla e riportarla come nell'immagine da me creata?

[FrancoC.]

Originally posted by Romulus76@05 agosto 2005, 15:57
Ecco qui le dime.. la "Profilo_Alare.GIF" è la riproduzione che ho costruito, il "Dima.gif" contiene le dime per il taglio polistirolo fatto con PROFILI; ho importato nel programma la GIF e successivamente è stato creato il profilo dal programma.

L'unica cosa che mi chiedo ora è: il centro dell'ala non è simmetrico, cioè noto una angolazione negativa... secondo voi và inserita nel modello con l'asse a 0 gradi (e quindi con incidenza negativa dell'ala) oppure devo ruotarla e riportarla come nell'immagine da me creata?

Quoted post

Il profilo è di sicuro un "autoprogettato" con un buon curvilinee.
Uno che si possa assimilare è un Gottingen, il GOE-692, ma quest'ultimo è un 16,16% di spessore mentre il "tuo" è un 15%.
Lo puoi egregiamente sostituire, come dice fai4602, con il ClarkY al 15% o col SAUTER2. Sono tutti molto simili.
Non capisco bene a cosa ti riferisci con...."il centro dell'ala non è simmetrico"....
e ...."l'asse a 0 gradi"......
Per asse intendi la linea di corda?
