PRESENTAZIONE DEL PROGETTO TIPO
Le soluzioni sono parecchie e tutte funzionanti. Va prestata la necessaria attenzione alla precisione nella costruzione dei vari elementi e alla loro unione. Un volo perfettamente verticale esige un allineamento perfetto di tutta la struttura.
Il tappo che chiude l’ugello con il relativo sistema di ammissione dell’aria compressa va costruito con la massima attenzione alfine di evitare dannose perdite d’aria. Pensando all’espulsione d’acqua in fase di decollo vale la pena di allungare il condotto dell’aria compressa di qualche metro.
La verticalità è garantita da una base orizzontale e piana posata sul terreno o da guide che stabilizzino la partenza.
Da studiare le modalità per la discesa. L’impiego di un piccolo paracadute è sufficiente per fare posare il razzo senza danni. Soluzioni più sofisticate sono comunque possibili e meritano uno studio a se.
Icone allegate

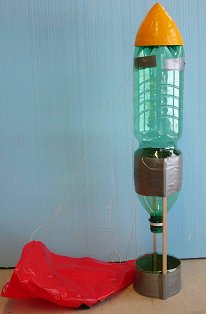

Progetto Completo Razzo H2O-1.jpg
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 09:42   #2 (permalink)  Top
User

Data registr.: 16-04-2005
Messaggi: 24
Componenti del progetto

Pos. Oggetto Quant. Dimensioni (mm) Materiale
1 corpo /ogiva del vett 2 1.5l bottiglia PET.
2 Alette stabilizzatrici 3 3/70/180 Depron / Polionda
3 bordi d’entrata alette 3 3/5/200 abete
4 attacchi delle alette 3 4/30/30 comp. pioppo
5 anello 1 4/60/60 comp. pioppo
6 distanziatore 1 3/5/200 abete
7 paracadute 1 diam 300 plastica fine
8 cavi 1 diam1/5m nylon

Materiale vario
Pos. Oggetto Quant. Dimensioni (mm) Materiale
- Rigetta di precisione 1 600 Ac
- Squadra a cappello 2 150 Ac
- Lima piatta 1
- Matita 1
- Carta vetrata 220 1
- Traforo elettrico 1
- Taglierino 1
- Forbici 1
- Colori acrilici ()
- Colla calda
- Colla epossidica 5min 1 250g
- Colla 1 250g acrilica
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 09:49   #3 (permalink)  Top
User

Data registr.: 16-04-2005
Messaggi: 24
1. La costruzione delle alette stabilizzatrici di coda sono possibili più soluzioni, qui ne riporto due, quelle più comuni.
Icone allegate

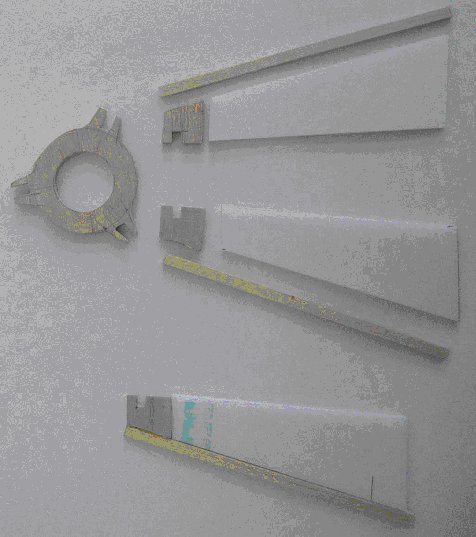

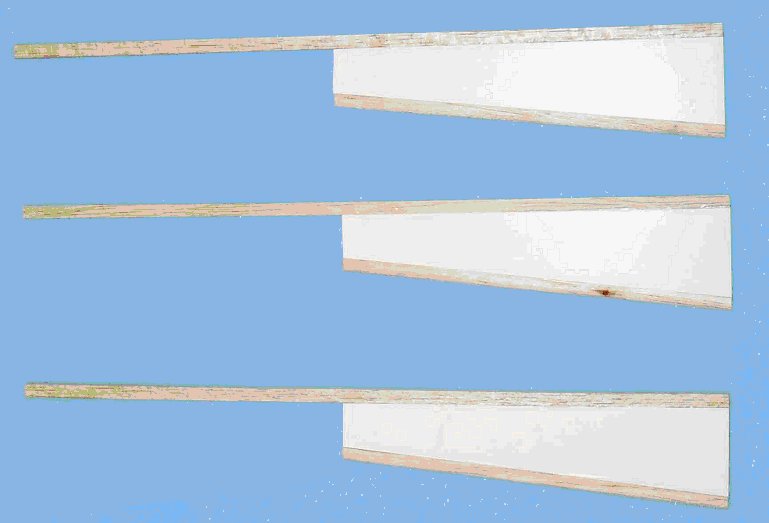

Progetto Completo Razzo H2O-2.jpg   Progetto Completo Razzo H2O-3.jpg
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 09:51   #4 (permalink)  Top
User

Data registr.: 16-04-2005
Messaggi: 24
2. Le alette stabilizzatrici sono unite, in un caso con del nastro adesivo e, nell’altro con un anello. In questo caso possono venire incollate o essere semplicemente incastrate
Icone allegate

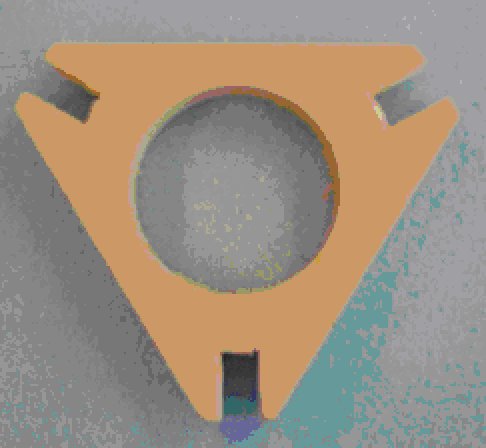

Progetto Completo Razzo H2O-4.jpg
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 09:58   #5 (permalink)  Top
User

Data registr.: 16-04-2005
Messaggi: 24
3. Togliere l’etichetta dalla bottiglia PET, scartavetrarla con una carta abrasiva n° 220.4.

4. Da una seconda bottiglia ricavare, ritagliando la parte superiore, l’ogiva, chiudere con del nastro adesivo il foro lasciato dal tappo.
Icone allegate
Progetto Completo Razzo H2O-5.jpg
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 10:17   #6 (permalink)  Top
User

Data registr.: 16-04-2005
Messaggi: 24
5. Assemblare i componenti e pitturare con colori dei acrilici.

6. Predisporre e collocare all’interno dell’ogiva il paracadute di frenata che rallenterà la discesa.
Icone allegate

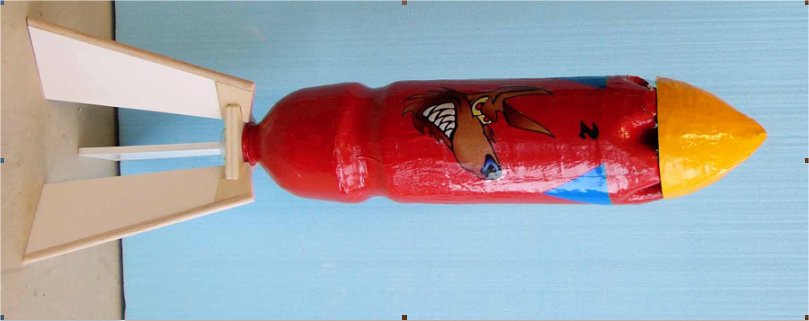

Progetto Completo Razzo H2O-6.jpg   Progetto Completo Razzo H2O-7.jpg
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 10:18   #7 (permalink)  Top
User

Data registr.: 16-04-2005
Messaggi: 24
7. Scegliere un tappo dal diametro adeguato, praticare lungo il suo asse un foro di 2mm, introdurre il raccordo (quello usato per gonfiare i palloni da calcio) e fissarlo con della colla a due componenti.
Icone allegate

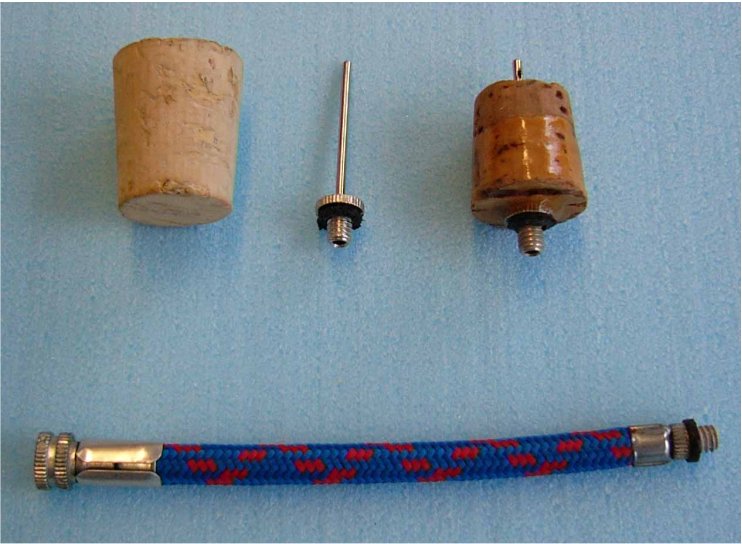

Progetto Completo Razzo H2O-8.jpg
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 10:21   #8 (permalink)  Top
User

Data registr.: 16-04-2005
Messaggi: 24
8. Verificare la perfetta tenuta del sistema di chiusura dell’ugello, da prevedere la possibilità di allungare il condotto di raccordo alla pompa.
Icone allegate

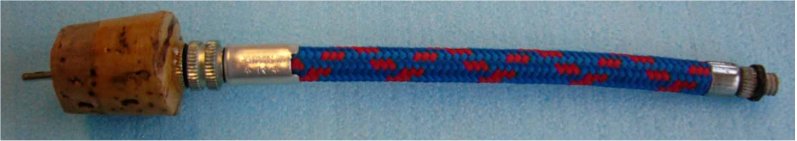

Progetto Completo Razzo H2O-9.jpg
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 10:23   #9 (permalink)  Top
User

Data registr.: 16-04-2005
Messaggi: 24
TECNICA DI VOLO

- Scegliere uno spazio libero da ostacoli e con condizioni di aria calma.

- Predisporre verticalmente il razzo, dopo averlo riempito con un terzo di acqua, su di una base piana e stabile

- Verificare la corretta piegatura del paracadute e dell’ogiva.

- Immettere l’aria compressa fino al rilascio del tappo e il decollo del razzo

Buon Divertimento
vomitinos non è collegato   Rispondi citando
Vecchio 04 maggio 05, 13:17   #10 (permalink)  Top
User

L'avatar di Wilcomir

Data registr.: 03-10-2004
Residenza: Livorno
Messaggi: 2.356
Invia un messaggio via Yahoo a Wilcomir
Citazione:
Originally posted by vomitinos@04 maggio 2005, 11:15
TECNICA DI VOLO

- Scegliere uno spazio libero da ostacoli e con condizioni di aria calma.

- Predisporre verticalmente il razzo, dopo averlo riempito con un terzo di acqua, su di una base piana e stabile

- Verificare la corretta piegatura del paracadute e dell’ogiva.

- Immettere l’aria compressa fino al rilascio del tappo e il decollo del razzo

Buon Divertimento
ma perchè mille mila messaggi?

comunque bel progetto, solo i tappi di sughero avranno vita breve e senza valvole se per esempio manca la corrente entra l'acqua nel compressore.

ciao!
__________________

lift does not matter if thrust is enough
-------------------------------------
saluti da vladimir!
