marra.dany · 01 settembre 11, 16:44

Grazie Brigher.

duecarri · 03 settembre 11, 18:45

...e visto che siamo in tema, la FC 28 è l'ultima in ordine di lavoro aggiornata alla trasmissione in 2,4 Ghz...
il modulo è sempre FRsky interno, l'interruttore remoto per eseguire il binding è anche lui bloccato all'interno ma eseguibile tramite il foro dedicato, di fianco invece si trova quello per il led di controllo che lavora insieme a quello verde riportato su pannello frontale della radio, ciao...

LONGFLYER · 03 settembre 11, 18:53

Citazione:

Originalmente inviato da duecarri

...e visto che siamo in tema, la FC 28 è l'ultima in ordine di lavoro aggiornata alla trasmissione in 2,4 Ghz...
il modulo è sempre FRsky interno, l'interruttore remoto per eseguire il binding è anche lui bloccato all'interno ma eseguibile tramite il foro dedicato, di fianco invece si trova quello per il led di controllo che lavora insieme a quello verde riportato su pannello frontale della radio, ciao...

Lavoro pulito!

Una cosa però mi chiedo:
la scritta su display "FR-SKY 2.4" da dove proviene? Possibile sia stata riconosciuta dal software? Forse, allora, montando il modulo Frsky per Futaba (anche se di tipo interno), questo riesce ad essere compatibile con un eventuale protocollo di scambio dati con la radio?
La cosa che mi risulta strano è che Futaba abbia accettato di rinoscere un modulo non suo giacchè non intercambiabile (almeno così mi pare di ricordare la FC-28 abbia ...)!

Fammi sapere, sono curioso! Grazie.

duecarri · 03 settembre 11, 19:05

...assolutamente no, la scritta è di composizione libera dall'utilizzatore della radio, ho pensato che per la foto fosse carina così, ciao

LONGFLYER · 03 settembre 11, 19:09

Citazione:

Originalmente inviato da duecarri

...assolutamente no, la scritta è di composizione libera dall'utilizzatore della radio, ho pensato che per la foto fosse carina così, ciao

Te possino

... certo, certo, sta benissimo!!!

Grazie.

tiger25 · 06 settembre 11, 16:25

Scusate la mia intromissione ma visto che la domanda iniziale era quale sono i collegamenti e come riconoscerli, sarebbe il caso che marra.denny si postasse delle spiegazioni per identificare i fili foto, che potrebbero essere utili in futuro per altri

marra.dany · 06 settembre 11, 18:29

Mitico duecarri,
hai fatto un lavoro stupendo. Mi fai venire voglia di procurarmi una FC28.
Per rispondere a Tiger25 posso dire che i collegamenti sono molto semplici.
Li vedi anche nelle prime foto che ho messo nella discussione il 28 agosto.
Noi abbiamo usufruito dei pin stessi del modulo a 35/40 Mhz che è stato tolto perchè non serve più dopo la modifica definitiva ai 2,4 Ghz .
In pratica guardando la radio da dietro e partendo da destra verso sinistra nel vano del modulo vedi 5 PIN:
- il 1° PIN è il Segnale (PPM);
- il 2° pin è il V+ (positivo alimentazione modulo circa 12V)
- il 3° PIN - NON VIENE USATO
- il 4° PIN è il GNT o negativo (-)
- il 5° PIN - NON VIENE USATO
Abbiamo preferito usare i Pin del modulo per non manomettere le schede e gli altri circuiti.
Dopo la modifica la radio funziona benissimo, è ancora più bella ed è affidabilissima.
Inoltre, è stata testata nelle peggiori condizioni dai vari collaudatori del Club Monticelli di (PD) domenica scorsa.

duecarri · 07 settembre 11, 18:40

corretto quello che dice marra per quanto riguarda la hitec, invece per la futaba è semplicemente il rovescio, considerato che la futaba ha i pin in alto a sx mentre la hitec li ha in basso a dx, quindi si deve ragionare al contrario, ciao

stefanoba83 · 26 luglio 14, 20:27

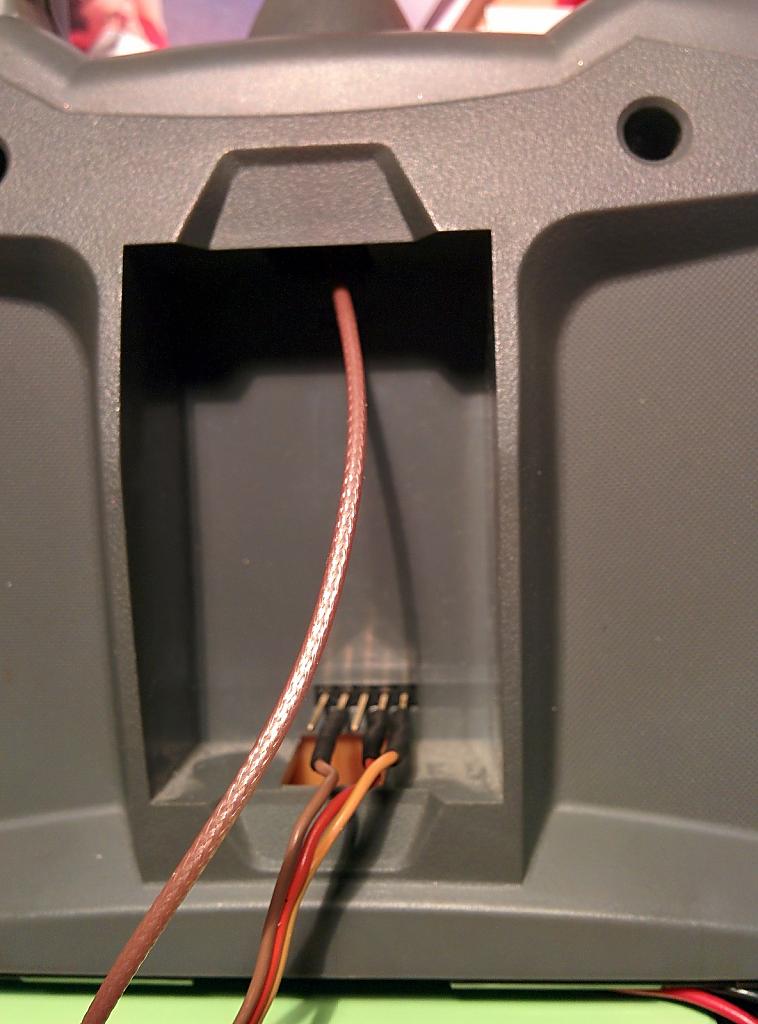

io sulla optic 6 ho provato questo collegamento, ma qualcosa non funziona, accendo la radio, il modulo fa un bip, poi schiacciando il pulsante del binding si accende il led verde, e se tengo schiacciato rimane acceso ma non fa binding con la ricevente... cosa sbaglio o ho sbagliato?

stefanoba83 · 27 luglio 14, 00:29

son riuscito a tradurre correttamente le istruzioni dall'inglese e tutto funziona per il meglio con queste connessioni, l'unico problema è il risultato estetico finale che è sicuramente dei peggiori, però almeno posso tenermela come radio di scorta, senza considerare che da come leggo qua, usare questo modulo con le riceventi spektrum, secondo quello che leggo qua , va anche meglio con con tx spektrum e rx orange!
spero che a qualcuno torni utile
ciao
Stefano
