Ecco come invertire la rotazione del motore brushless in modo economico

Ciao!moltissimi penseranno:ci volevi tu a dirmi questo ,però x molti ke non capiscono molto di elettronica può essere utile!
Lista della spesa:
1)un servo qualsiasi,direi per sicurezza dai 5g in su(dipende dalla forza ke fanno le levette degli interruttori).

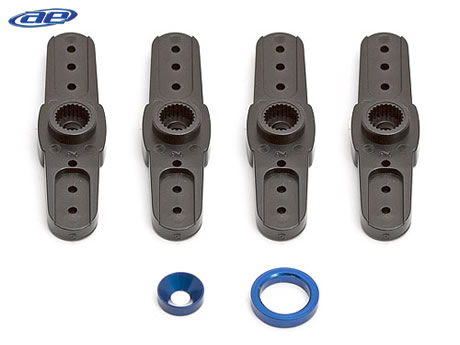

2)squadretta del servo lunga da entrambi i lati (come queste http://www.modellismo.it/prodotti/as.../PY89008_2.jpg)
3) due interruttori a levetta (la grandezza va in base a quanto assorbe il motore)per chi non li conosce http://www.esco.it/images/gruppo4/in...ori/405045.jpg li dovreste trovare in qualsiasi negozio di elettronica importante è che abbiano 3 piedini e la levetta con due posizioni.

Come fare:
Semplicissimo.gli interruttori hanno 3 piedini A-B-C e hanno due posizioni (chiamiamole 1 e 2).nella posizione 1 avremo connessi B-C e nella posizione 2 B-A.(di solito si chiude il circuito tra il piedino centrale e quello opposto al lato in cui è spostata la levetta,ma sarebbe meglio fare prima una prova con un semplice multimetro).
Bene,ora bisogna collegare gli interruttori seguendo questo semplice schema.

Dimenticavo 1-2-3 di sotto sono dell'esc,quelli di sopra del motore.
Bene!!ora come per magia basterà passare gli interruttori da posizione 1 a 2 e il motore cambierà senso di rotazione (sconsiglio di farlo in movimento e SOPRATTUTTO non avviate il motore con gli interruttori in posizione 1-2 o 2-1)
Ora dobbiamo far accadere questo a distanza ,e qui entra in ballo il nostro servo comando.ecco come:basterà fare un buco per il servo al centro di un rettangolo di legno o depron o cosa piu vi piace,poi i 2 buchi per gli interruttori ai due lati.potete collegare come meglio credete levetta e squadretta,io ho proposto un sistema con una lamella a forma di U metallica tagliata nella curva e incollata sulla squadretta,oppure sistemare una cordicella che leghi squadretta e levetta.Monteremo i 2 interruttori con le leve nei sensi opposti.Setteremo i fine corsa del servo in modo ke non si distrugga tutto...

FINITO semplice facile economico.
se qualcosa non si comprende non esitate a dirlo!!
aggiungerò delle foto se il sistema non è chiaro!
e scusate ho dovuto usare per forza paint senno con coarel drow non potevo uppare le img per via del formato
Buona costruzione Fabrizio Ponzio
grattila non è collegato   Rispondi citando
Vecchio 24 maggio 10, 23:29   #2 (permalink)  Top
User

L'avatar di grattila

Data registr.: 23-08-2009
Residenza: Paruzzaro (NO)
Messaggi: 289
Invia un messaggio via MSN a grattila
ops....spostate le 2 discussioni in navimodellismo a motore??grazzzie
