Ammortizzatori per cingolato

Ciao a tutti,
vorrei costruire un cingolato di grandi dimensioni con un telaio di profilati di alluminio.
Le ruote su cui scorrono i cingoli sono legate al telaio da due cuscinetti a sfera di tipo UPC204 da 2cm e un asse di alluminio, che forse sostituirò con un asse in acciaio per sopportare carichi maggiori.
Prima di assemblare il tutto vorrei aggiungere un qualche sistema di ammortizzamento.
Un'idea molto banale quanto di pratica realizzazione è inserire tra il cuscinetto e il profilato alcune molle invece di avvitare saldamente il tutto, facendo scorrere il cuscinetto su due viti lunghe (viola).
Secondo voi può funzionare?
Grazie

Schema costruttivo

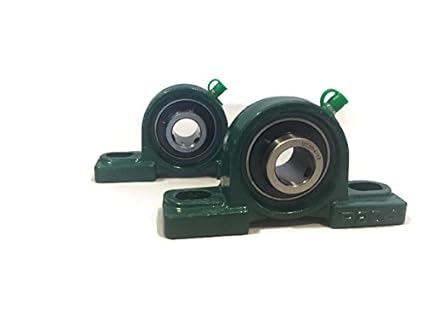

Questo è l'UPC204

Anelito non è collegato   Rispondi citando
Vecchio 10 novembre 19, 14:36   #2 (permalink)  Top
User

L'avatar di aerofast

Data registr.: 20-03-2015
Residenza: Assisi, in quel di Perugia
Messaggi: 774
Purtroppo non credo....per il semplice fatto che il supporto non è guidato e si può attraversare bloccandsi. Inoltre il supporto è di tipo snodabile e quindi difficilmente rimarrà perpendicolare dopo l'azione di ammortizzamento.
Se hai modo di inserire una piastra che collega meccanicamente i due supporti fissandoli e tenendoli perpendicolari e in asse, allora puoi metterci due guide per parte prese a pacchetto tra struttura portante e piastra.
Altra cosa, asse l'alluminio e supporto temprato è un pó al limite...potresti trovati l'asse mangiato dopo solo poche ore di utilizzo: fallo d'acciaio
aerofast non è collegato   Rispondi citando
Vecchio 10 novembre 19, 21:15   #3 (permalink)  Top
User

Data registr.: 12-01-2017
Residenza: Roma
Messaggi: 27
Citazione:
Originalmente inviato da aerofast Visualizza messaggio
Purtroppo non credo....per il semplice fatto che il supporto non è guidato e si può attraversare bloccandsi. Inoltre il supporto è di tipo snodabile e quindi difficilmente rimarrà perpendicolare dopo l'azione di ammortizzamento.
Se hai modo di inserire una piastra che collega meccanicamente i due supporti fissandoli e tenendoli perpendicolari e in asse, allora puoi metterci due guide per parte prese a pacchetto tra struttura portante e piastra.
Altra cosa, asse l'alluminio e supporto temprato è un pó al limite...potresti trovati l'asse mangiato dopo solo poche ore di utilizzo: fallo d'acciaio
In realtà l'asse frontale è diviso in due, come si vede in foto (dove si usano come cuscinetti i UCLF202)

Anelito non è collegato   Rispondi citando
Vecchio 11 novembre 19, 11:35   #4 (permalink)  Top
User

Data registr.: 24-07-2009
Messaggi: 267
Generalmente il sistema di ammortizzamento in un carro è a bracci oscillanti, per capirsi tipo la trazione posteriore delle prime Wolksvagen (Maggiolino)
può essere sia a barra di torsione che ha molla elicoidale.
Ruota di trazione e tendigingolo non sono generalmente ammortizzate.
solo sullo stuart M5 il tendicingolo era ammortizzato.
ciao
Marco
Marco-64. non è collegato   Rispondi citando
