Misuratore Escursioni Parti Mobili

[Nicus]

Ciao, tempo fa vidi, in commercio, uno strumento per misurare le escursioni delle parti mobili nei nostri modelli, non avendo un negozio nelle vicinanze, e tenuto conto che la spedizione costasse più dello strumento stesso, ho deciso di costruirmelo da solo. Ecco di seguito come.
Ho comprato un goniometro, di quelli economici, l'ho tagliato a metà, creando una mezzaluna , ho praticato quattro fori due per estremità come in figura1.

Poi ho piegato due barrette di acciaio armonico da 2.5mm creando una piega, che entrasse nei fori precedentemente fatti, tipo una C con un lato lungo, credo che spieghi meglio la figura2
Poi ho inserito le barrette nei fori cone indicato in figura3

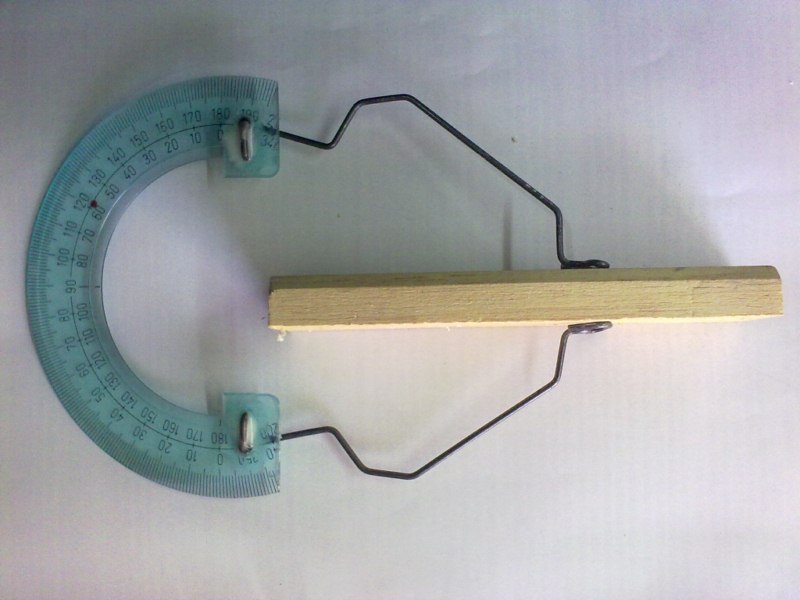

Alla fine viene fuori uno strumento come questo
le piegature le ho fatto dopo, provando e riprovando lo strumento sul modello, cercando ti formare la piega più adatta.
Come riferimento per la misura, io ho utilizzato uno spillo da sarto ma ci si può ignegnare come si vuole.
Ciao
Nicus
