ciao,posto questa discussione,solo x informare chi non lo sapesse che esistono sistemi x filettare senza l uso di maschi

potrebbe essere utile,a chi magari non ha una cnc professionale come la nostra,e magari vorrebbe realizzare una piastra con un particolare filetto o filetti normali

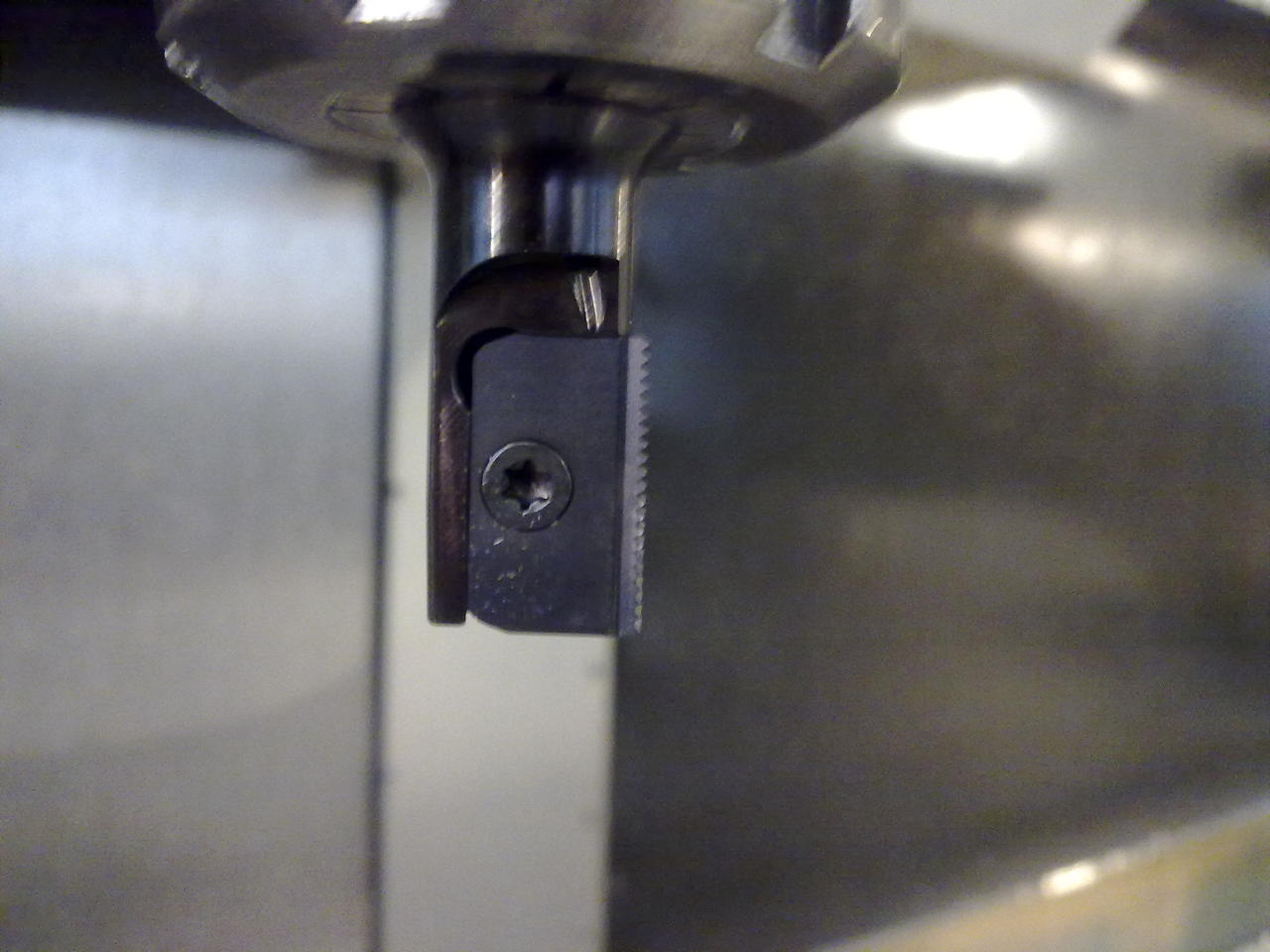

si tratta di un utensile con inserto a placchetta,vi sono svariate misure di utensile e placchette.....negli ultimi anni ho fatto filetti 3/8ntp,m22x1,m60x2,m53x2 e svariati altri che non ricordo,non so dove il mio capo l ha comprati e i costi....
so solo che x il mio lavoro,sono veloci,e posso permettermi di fare qualsiasi tipo di filetto.......senza dover comprare mille maschi

funziona a interpolazione
mettiamo di fare un m22x1 profondita 10mm

faccio un foro diametro 21,
con utensile x filetti......imposto velocita e avanzamento....tipo s2000 e f500

mi porto a z-10,mi appoggio alla parete del foro,entro di 1mm e inizio la interpolazione
nel mentre l asse z sale di 1mm

ritorno al centro ed esco
ed ecco fatto il mio filetto......se stretto,ripeto l operazione,magari entrando stavolta di 1.05mm e ripeto

vi posto il video fatto oggi,non è molto chiaro,ma è x capire,ho abbassato l avanzamento....x fare il video

YouTube - utensile x filettare 22x1 ...a rilento x video

[AleBS]

giuro non ho capito come funzia, ma si riuscirebbero a fare anche le chiocciole con questo sistema ?? ho un pezzo di Teflon (2mt x 40 cm circa spesso 3 o 4 cm) e vorrei provare come esce.... potresti gentilmente spiegarmi com'è la procedura ? non capisco come si faccia con un mandrino che gira a mille a fare un filetto

Grazie

[stepper]

Secondo me per coloro che posseggono un kress o simili (come me) non sia possibile perchè bisognerebbe avere un mandrino HF che mantenga costante il numero di giri.
Questo perchè ci deve essere una precisione e regolarità degli spostamenti interpolati e rapportati.
Poi occorre un tipo di fresa che viene definita a pettine, altro non so, ma sicuramente nel forum c'è chi ne sa molto più di me.
OT: Ale mi potresti dire in privato il costo del teflon che hai preso (per le chiocciole la prossima volta prendi il derlin).
OT per elicottero: ho visto un'altra cnc come la tua .

[daniele 1973]

micidiale....la cosa che non ho capito io quando l'utensile esce dal foro si discosta dal filetto giusto? altrimenti dovrebbe ruotare nel senso opposto.

[elicottero78]

ciao....allora

questo utensile,serve x i professionisti.....a fare filetti piu velocemente e di diametri diversi avente stesso passo con un unico utensile

x noi...se abbiamo kress o simili,serve ed è perfetto......possiamo creare filetti di varii diametri....anche grossi

devo informarmi,ma ci dovrebbe essere anche quelli x m8 e m10 e in su

i giri e l avanzamento possono variare in qualsiasi momento durante la filettatura...e non come un maschio che deve entrare con giri e avanzamento costanti

come funziona
facciamo un foro con una punta o una fresa a candela tipo diametro 21

ora con questo utensile ci posizioniamo a- g0 x0 y0 z20

mettiamo di voler un filetto profondo 10mm

allora- go z-10

ok.vogliamo fare un m22 passo 1...e mettiamo che l utensile x filettare a diametro 16mm

quindi 21:2=10.5 16:2=8 10.5-8=2.5

dobbiamo avvicinarci alla parete del foro di 2.5mm..quindi- g1 y2.5

ora siammo attaccati alla parete del foro 21mm,ora dobbiamo arrivare a 22mm- g1 y3
facciamo l interpolazione ricordando che è un passo 1
-g3 j-3x0 z-9
ora ritorniamo in centro e ci alziamo
-g1 y0
-z20
-m30
uso g3 senso anti orario,in modo che quando la placchetta inizia a consumarsi,mi porti verso l alto i faffetti di trucciolo,in modo da vederli e sostituire la placchetta
ripeto
g0 x0 y0 z20
g0 z-10
g1 y3
g3 j-3 x0 z-9
g1 y0
g0 z20
m30

mettiamo invece che noi vogliamo fare un m22 passo 1 profondo 15mm
dimenticavo,la placchetta è alta 12-13mm
la faccio semplice
g0 x0 y0 z20
g0 z-10
g1 y3
g2 j-3 x0 z-11
g2 j-3 x0 z-12
g2 j-3 x0 z-13
g2 j-3 x0 z-14
g2 j-3 x0 z-15
g1 y0
g0 z20
m30

MENTRE REALIZZO IL FILETTO,POSSO AUMENTARE O DIMINUIRE,SIA I GIRI E L AVANZAMENTO

QUESTO UTENSILE,NON è UN MASCHIO,MA LAVORA COME UNA FRESA A CANDELA

[DoC]

Non ho capito 'na fava.....

Son pigro e non ho voglia di andare a prendere la libreria dei comandi del GCODE... non è che puoi spiegare passo passo cosa fa l'utensile...?

Qua ad esempio mi son già perso....:

facciamo l interpolazione ricordando che è un passo 1
-g3 j-3x0 z-9

Meno di M8 non esistono?

M4 o 5? Troppo piccole?

[re60cnc]

Si tratta nè più nè meno che di una fresa monotagliente con la sagoma di una cuspide con specifici angoli di conformazione adatti alla famiglia di filetti che si devono effettuare (metrici, unf, ecc.)
Da sola, su un kress, non ci fà nulla: è la macchina cnc che sincronizza perfettamente la rotazione e la distanza dal centro con l'avanzamento, ottenendo il filetto.
Per rendere più comprensibile la cosa, accade esattamente quello che succede eseguendo una filettatura interna al tornio, niente di più.
Scordatevi questa lavorazione con le cnc amatoriali ed in tutti i casi si utilizza su diametri.... non modellistici !
Ciao
Renzo

[saviothecnic]

Potevi postare una foto o iniziare il video
ad utensile fermo cosi si capiva.
Quindi puoi anche farci le filettature trapezoidali?
E il Gcode è difficile da scrivere o esiste un parametro apposito?

Sarebbe lo stesso utensile di questo video?

YouTube - Filettatura M24x2 con eliche G03

Ma nel video è la tua cnc o del lavoro

[re60cnc]

La tipologia è quella e puoi teoricamente generare profili triangolari, trapezioidali, ad arco gotico od altro.
Ma non lo userai per fare un M3 o dintorni come può servire a noi e già la macchina che vedi, pur se sicuramente "retrofittata" molto bene, non è il classico centro di lavoro sul quale opera Elicottero78, o almeno così credo.
Quando si parla delle "nostre CNC" visualizzo una macchina che pesi sicuramente meno di cento chili e che disponga di un elettromandrino da 1 KW o meno pensato per correre come un dannato.
Già la "demo" del filmato metterebbe alla frusta quella macchina se avesse lavorato su alluminio anzichè su plastica, e si tratta di una macchina che ad occhio e croce peserà ben più di una tonnellata, con la conseguente rigidezza strutturale.

[elicottero78]

Originalmente inviato da saviothecnic

Potevi postare una foto o iniziare il video
ad utensile fermo cosi si capiva.
Quindi puoi anche farci le filettature trapezoidali?
E il Gcode è difficile da scrivere o esiste un parametro apposito?

Sarebbe lo stesso utensile di questo video?

YouTube - Filettatura M24x2 con eliche G03

Ma nel video è la tua cnc o del lavoro

savio,l utensile è diverso,ma il sistema di filettatura è perfettamente uguale.

il video è della cnc del lavoro

l avanzo della barra filettata del 16x8 che mi hai inviato.....l ho gia tornita x creare il maschio.....mi manca solo le fresature......ti ricordi il post del tipo di cncitalia che mi hai inviato?

solo che la tempratura,non la faccio fare a nessuno,metterò il maschio nella brace fin che sarà bello rosso e lo raffreddo immediatamente nell olio


comunque alla fine....funzioni o non funzioni...l importante è averci provato.....a me piace la gente con inventiva........che se anche sbaglia...comunque merita tutto il mio rispetto e ammirazione

la ruota di pietra non la usiamo piu grazie a queste persone
