Test proxy-pwm

[saviothecnic]

Per non inquinare il topic i Miei PCB

Posterò qui il mio test sul proxy-pwm.rar fatto da DanielXan
Oltre me l'ha fatto qualcunaltro?

Per chi non ha capito a copsa serve questa scheda
tento di spiegarlo

La scheda parallela Fenice di DanielXan che io uso
felicemente sulla mia fresa gestisce finecorsa puliti
nel mio caso dove uso finecorsa attivi ovvero alimentati come
se fossero dei transiston NPN mi serve alimentare i finecorsa
e dal uscita di questi ridare un contatto pulito
agli ingressi finecorsa della Fenice.

Inoltre avendo un mandrino HF pilotato d' inverter mi serve un segnale analogico 0-10V per poter variare la velocita del mandrino
partendo da un segnale PWM generato dal software nel mio caso Emc2.

A proposito ma come pin libero cosa mi consigliate
d' usare uno deidicato al 4° asse o il pin 1 che mi sembra
l' unico rimasto libero della Fenice ?

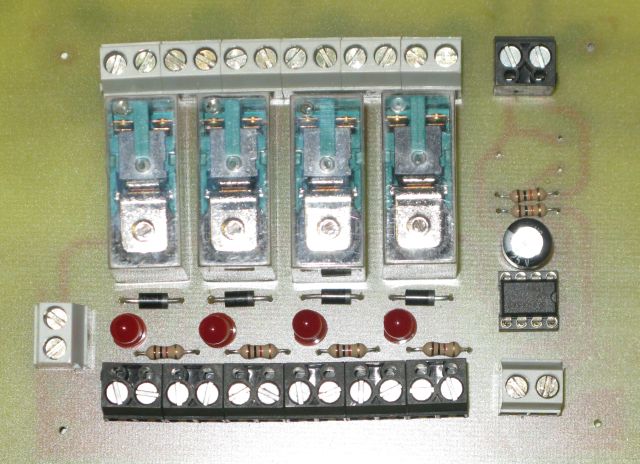

Posto foto del PCB montato devo solo trovare
un trimer da 100K che non ho attualmetne dentro

Il condesatore l' ho messo da 25V anche perchè credo
che forse il 35V non ci entrava poi 25V per un alim da 12V
in ingresso mi sembra sufficiente o sbaglio?
L' IC è un LM358N

[saviothecnic]

Test Positivo

P.S Daniele con i periodi di crisi
meglio mettere solo 4 morsetti per gli ingressi dei finecorsa
dato che + e - sono comuni

Allego in Files di config di Emc2 con settato il PWM e la Fenice
Mi manca solo il Palpatore e sono OK
e poi devo passare ad una seconda parallela ad ecezzione
del PIN 1 che ha limiti tutti gli altri sono usati.

Allego anche due foto dove si vede che dal PWM di Emc2 si ha in uscita un senglae analogico che sul Inverter si traduce in una frequenza
