I miei PCB

[Danielxan]

Il led D5 quello in serie all'opto lampeggia regolarmente, quado vari il pwm aumenta e diminuisce?
Se prima dell'opto tutto funziona può darsi che uno dei mosfet sia in corto, oppure in diodo D7 che è in corto.
Come carico puoi metterci una lampadina da casa, ma non si illumina, o meglio 3 da auto da 12v in serie.

@Savio i file non sono stati riuppati corretti, mi servirebbe la possibilità di sostituirli dove si trovano per non spostarli in avanti ma al momento non posso, fra l'altro ho delle nuove release da sostituire.

[Zotar]

Grazie della risposta,

riesco a variare il PWM senza problemi, ho realizzato anche il PWM-meter che mi permette di vedere bene il valore che imposto.
Tenterò di capire se per caso uno dei diodi sia in corto altrimenti vado a comperare altri 2 IRF540...la lotta continua!

P.S. in effetti sono molto contento del meter, è stato il primo circuito che ho inciso con il bromografo costruito da me e ha funzionato al primo colpo. Lo so, son piccole cose, ma danno soddisfazione!

Grazie ancora
Ciao
Francesco

[saviothecnic]

Proposta

Daniel ti vedo molto attivo ultimamente con i PCB

Se si trova qualcuno anche bravo con i PIC
Io proporrei una scheda difficile da trovare nel fai da te.

Ovvero la schdeda x comandare un RobotWars

Sto sistemando un po di cose e appena finito
rimettero su il mio Robot Mazzate più un altro più piccoletto.

Per il Grande ovviamente ho gia tutto ma se si fa io mi posto
come betatest e la montero sul picoletto.

Poi magari avendo un elettronica fai-da-te e quindi economica
forse un po di persone in forum si appassionano
e facciamo un po di robot e combattimenti tra di noi

Caratestistiche della scheda Comandare in PWM in modlalita
carramato Due motore DC solitamente si usano i Bosh 24V
corrente circa 90A a Motore Piu due uscite ON-OFF
per un arma e un ribaltatore.

Forse Fiser che ha studiato un po le onde dei radiocomando
di modellismo visto la sua scheda per pilotare i servi può
darci una mano per la parte PIC ma credo anche altri
in forum sanno bene come funsiona il segnale dei nostri
radiocomandi da modellismo Grazie

[Zotar]

Ho risolto il problema

Avevo solo sbagliato a montare il transistor Q2. Avevo acquistato infatti un BC327 (come il Q1).
Oggi ho montato un BC337, come richiesto dalla lista componenti, e tutto funziona!!!
La scheda è bella e finita e funzionante al 100%

Grazie 1000 ancora una volta a Daniele per il lavoro che ha svolto!

Saluti
Francesco

[mod360]

Salve, mi sono letto tutte queste pagine e sono giunto alla conclusione che vorrei farmi la scheda MM2001 aggiornata per cui chiedo a chi mi posso rivolgere per chiedere il PCB della suddetta scheda, (io non sono attrezzato e forse neanche capace) ho però un PCB vecchia versione che credo sia inutilizzabile per aggiornarla, grazie.

[Danielxan]

Ho rimosso il programmer4 per un piccolo bug di realizzazione....
NON VA
cerco la soluziome al problema e posto le correzzioni.

[m4v3rick]

Ciao Daniel, mi sto organizzando x costruirmi l'elettronica x un cnc..tra i tanti pcb ke hai gentilmente condiviso, quale mi consiglieresti di usare? mi ci sono praticamente perso :/

[Danielxan]

Originalmente inviato da m4v3rick

Ciao Daniel, mi sto organizzando x costruirmi l'elettronica x un cnc..tra i tanti pcb ke hai gentilmente condiviso, quale mi consiglieresti di usare? mi ci sono praticamente perso :/

Dipende da cosa devi comandare.

[Danielxan]

A causa di una mia disattenzione non avevo guardato il datasheet del 541, il programmer4 così come è fatto non funziona.

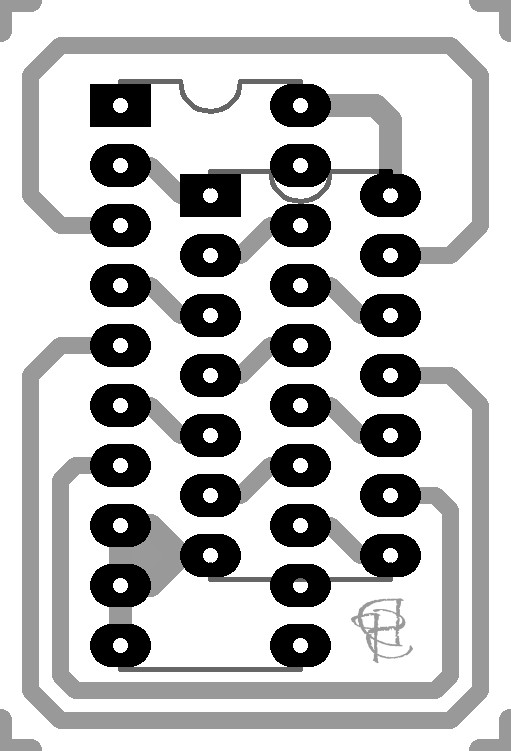

Per chi malaugaratamente lo avesse fatto ecco una schedina per montare il 7407 al posto del 74hc541.
Chiedo scusa.

[marco78]

Ma che scusa e scusa. Con tutto quello che fai! Non avevo capito la quest del piggy. Ma per inserirlo nel programmer 4 uso delle stip di connettori? Adesso devo decidere che fare. La correzione funziona al 100%?
