micro tiger moth a cnc

[Ivan2280]

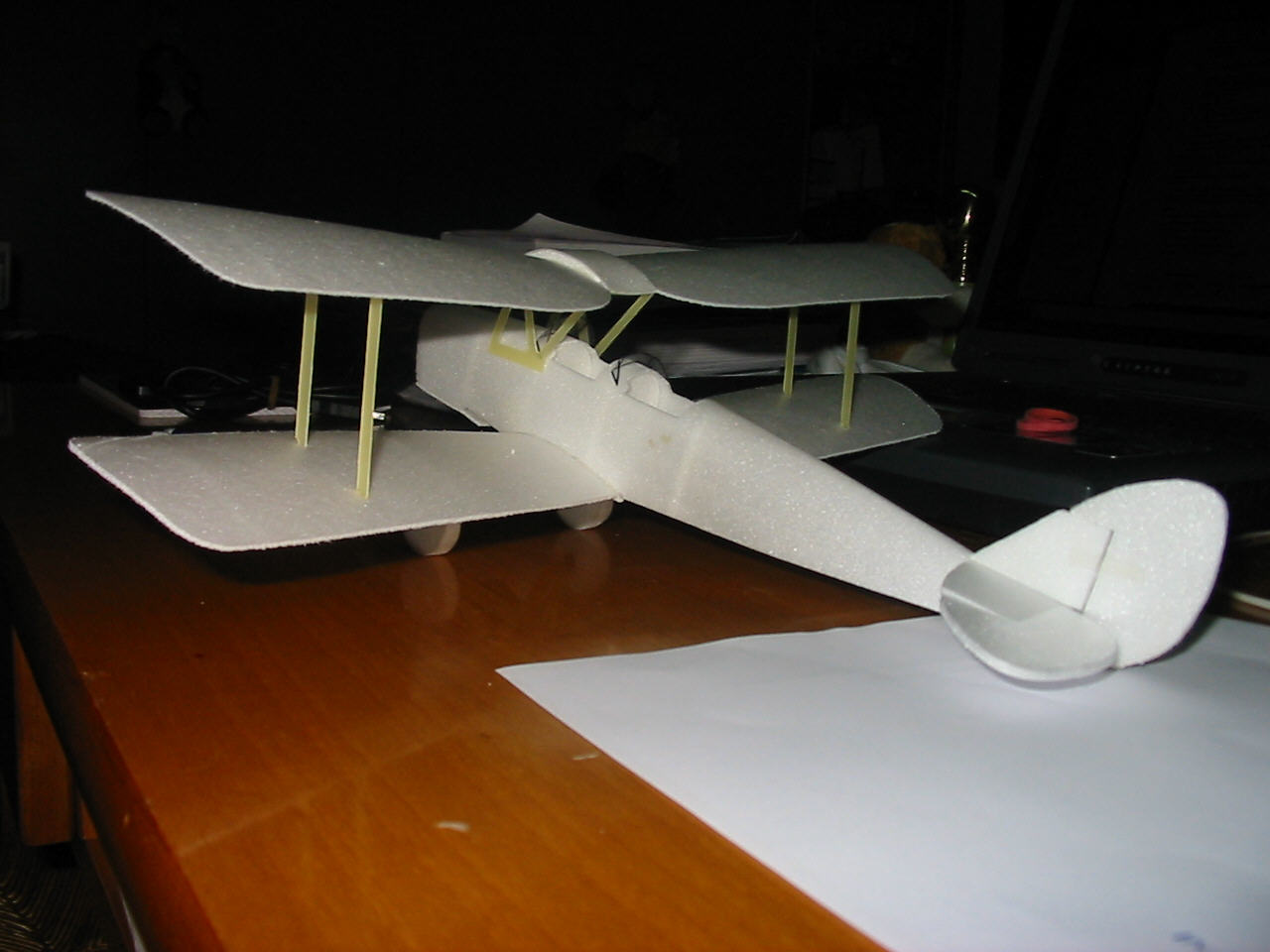

Ciao ecco il mio micro tiger moth fatto completamente a cnc,manca solo al termoformatura della naca motore e il ruotino posteriore.E' stato ideato per montare il motore da 2g brushless,peso a vuoto 7g.Il depron è stato fatto a fettine e poi fresato,i supporti di sostegno dellle ali,carrello e supporto motore fatti in vetronite da 0.5mm.Ci ho messo molti giorni in quanto ho dovuto disegnare tutto al cad su base del chris tiger-mot.Appena installo l'elettronica posto altre foto.Questo è giusto per farvi vedere che è capace di fare la mia cnc ultraeconomica...

[Ivan2280]

Elettronica che utilizzerò

[il_Zott]

questo si che è veramente un micro !!
bellissimo complimenti

[Corrado]

Unico neo, a mio modesto avviso, è il supporto carrello la cui sezione credo opporrà troppa resistenza... o sbaglio?

comunque... very very good!

[Ivan2280]

Devo vedere in volo come si comporta.Appena lo provo,con questo tempo mi conveniva montare i galleggianti.

[daniele 1973]

complimenti veramente bel lavoro.ciao

[ash26]

molto bello..... bravo
Paolo

[Mach .99]

molto bello, 1 cosa:
se al posto della vetronite usavi il carbonio dimezzavi il peso di cabane e carrello!

[Ivan2280]

IN verità avevo pensato al carbonio ma in casa mi ritrovavo solo lo spessore da 1,5mm troppo per questo tipo di lavoro,avevo delle lastre di vetronite e quindi mi sono buttato su quelle da 0.5mm.Ma cmq il peso è irrisorio.Appnena faccio qualche lastra in carbonio per il prossimo le farò secondo il tuo consiglio.Cmq grazie a tutti per i complimenti.

[marcobaleno]

ciao ivan bellissimo progetto
anche io vorrei fare il micro moth, ho comprato da indoor flyer

un motore da 2 gr da 3300kv (non so se è lo stesso che hai montato tu)
il regolatore da 1gr (3A)
due servi da 1 gr l'uno (toki)
pile da 90mah
eliche da 3x2 come consigliato....
ricevente io ho una penta profi

avrei qualche consiglio/domanda da fare a te o a chiunque altro possa aiutarmi:
0 come mai hai scelto il depron e non la balsa?
1 hai fatto qualche modifica rispetto al progetto iniziale? (tipo aumentare superfici allungare la coda etc..)
2 quanto dura la batteria? Hai poi messo quella da 100mah?
3 secondo te è esagerato pensare di fargli gli alettoni avendo anche utilizzando uno o due servi blue arrow da 2,5gr nel qual caso secondo te il regolatore ce la fa ad alimentare tutto? e poi penso che dovrei metterci una batteria più potente (potrei aprire un pacco electricfly 2s da 350mah che ho da un po di tempo e separare le due batterie)
qualsiasi altro consiglio è bene accetto....

PS: sto cominciando a "ripulire" il pdf del MicroMoth di Chris O’Riley se per te non ci sono problemi ti chiederei i dxf che hai creato per la fresa dato che ne possiedo una anch'io.

grazie e complimenti ancora per la realizzazione
