Vecchio 12 giugno 05, 22:57   #1 (permalink)  Top
User

Data registr.: 29-08-2004
Messaggi: 28
Certo! Basta che la corrente sia adeguata... <_<
E' implicito che però entrino in gioco anche parametri tipo la potenza risultante dalla accoppiata tensione-corrente tipica...
C'est à dir:
Se carichi normalmente 19V con corrente di 300mA, ne risulta una potenza di (19x0,3) 5,7W. Devi procurare di raggiungere la stessa potenza anche a tensione inferiore: 5,7W / 12V= 475mA. Caricherai con questa corrente per il tempo che risulta necessario.
i-sal non è collegato   Rispondi citando
Vecchio 12 giugno 05, 23:10   #2 (permalink)  Top
User

L'avatar di estense

Data registr.: 12-08-2004
Residenza: Ispra (VA)
Messaggi: 2.228
Citazione:
Certo! Basta che la corrente sia adeguata...
a parte che con i circuiti switching la tensione in uscita si ricava facendo "pulsare" una tensione molto piú alta, per cui bisognerebbe controllare con l' oscilloscopio la situazione reale, mi chiedo questa "corrente adeguata" come la chiami tu, chi caspita la fa fluire (si dice cosí, vero ?) nel circuito. E nella direzione voluta. c' era una volta la differenza di potenziale .... , secondo me non é una favoletta !
__________________
Volare e' bello. Atterrare e' piu' bello

estense non è collegato   Rispondi citando
Vecchio 12 giugno 05, 23:23   #3 (permalink)  Top
User

L'avatar di estense

Data registr.: 12-08-2004
Residenza: Ispra (VA)
Messaggi: 2.228
lasciando perdere la faccenda switching, troppo complessa da sbrigare in due righe,
Citazione:
Se carichi normalmente 19V con corrente di 300mA, ne risulta una potenza di (19x0,3) 5,7W. Devi procurare di raggiungere la stessa potenza anche a tensione inferiore: 5,7W / 12V= 475mA. Caricherai con questa corrente per il tempo che risulta necessario
si, ma carichi il caricabatterie

Citazione:
<_<
???

: :
__________________
Volare e' bello. Atterrare e' piu' bello

estense non è collegato   Rispondi citando
Vecchio 13 giugno 05, 02:02   #4 (permalink)  Top
User

Data registr.: 29-08-2004
Messaggi: 28
Citazione:
Originally posted by estense@12 giugno 2005, 21:15
si, ma carichi il caricabatterie

??
i-sal non è collegato   Rispondi citando
Vecchio 13 giugno 05, 12:40   #5 (permalink)  Top
User

L'avatar di estense

Data registr.: 12-08-2004
Residenza: Ispra (VA)
Messaggi: 2.228
allora il circuito é: alimentatore + caricabatterie + pacco ?
__________________
Volare e' bello. Atterrare e' piu' bello

estense non è collegato   Rispondi citando
Vecchio 14 giugno 05, 20:36   #6 (permalink)  Top
User

Data registr.: 19-04-2003
Messaggi: 1.687
Ciao,

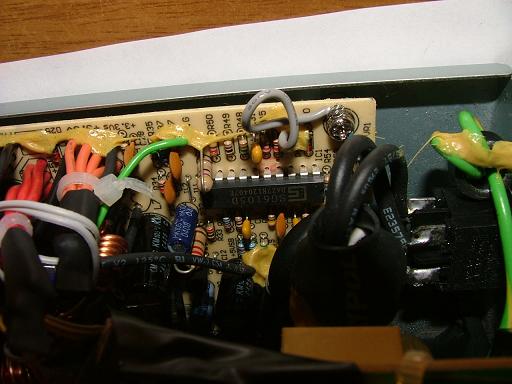

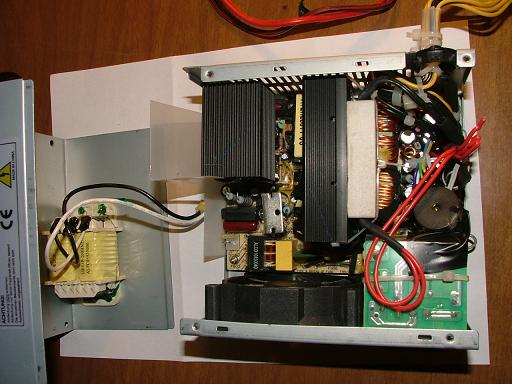

intendo fare la modifica che mi hai descritto e confidando nella tua disponibilità ho bisogno che mi guidi. Per il momento ti allego alcune foto. Non so quanto queste foto possano essere utili,ma spero che vedendole potrai riconoscere magari il tipo di alimentatore che ho e dirmi dove agire di preciso. Per il momento ti posso dire che vicino all’integrato ci sono due trimmer, uno si vede in foto alla sx vicino alla vite e non so a che serve, l’altro più internato che non si vede serve a regolare la tensione. Dimmi tu cosa ti serve, magari una foto fatta di sotto per vedere le piste. Aspetto una tua risposta.
Grazie.

ps: che resistenza monti di solito?
Icone allegate
alimentatore da pc troppo sensibile-2005_0614image0001.jpg   alimentatore da pc troppo sensibile-2005_0614image0002.jpg   alimentatore da pc troppo sensibile-2005_0614image0003.jpg
galaxy non è collegato   Rispondi citando
Vecchio 15 giugno 05, 12:02   #7 (permalink)  Top
User

L'avatar di gotosan

Data registr.: 10-03-2005
Residenza: Roma
Messaggi: 2.324
Citazione:
Originally posted by galaxy@14 giugno 2005, 19:28
Ciao,
intendo fare la modifica che mi hai descritto e confidando nella tua disponibilità ho bisogno che mi guidi. Per il momento ti allego alcune foto. Non so quanto queste foto possano essere utili,ma spero che vedendole potrai riconoscere magari il tipo di alimentatore che ho e dirmi dove agire di preciso. Per il momento ti posso dire che vicino all’integrato ci sono due trimmer, uno si vede in foto alla sx vicino alla vite e non so a che serve, l’altro più internato che non si vede serve a regolare la tensione. Dimmi tu cosa ti serve, magari una foto fatta di sotto per vedere le piste. Aspetto una tua risposta.
Grazie.

ps: che resistenza monti di solito?
Quello che andiamo cercando è sotto lo stampato.. è una piccola pista che parte da dove sono saldati i fili di uscita dei 5v e se ne và verso un circuito di regolazione, deve essere poi tagliata e... una domanda prima di proseguire in un impresa che potrebbe esser impossibile via mail , hai esperienza di elettronica o ne sei completamente digiuno? Non è per sfiducia ma gli alimentatori switching hanno il brutto vizio di far circolare elevate tensioni e di esser in stretto contatto con la 220v di casa pertanto quando ci lavori vanno maneggiati con attenzione..
gotosan non è collegato   Rispondi citando
Vecchio 15 giugno 05, 20:24   #8 (permalink)  Top
User

Data registr.: 19-04-2003
Messaggi: 1.687
Ciao e veramente grazie per l'aiuto, mi rendo conto che l'impresa è ardua. Io un pò ne mastico di elettronica, nel senso che qualche circuito l'ho già realizzato in passato, al limite sono un pò indietro coi tempi riguardo per esempio alla programmazione di PIC..., ecco lì per me è troppo, ma a questo livello ne possiamo parlare

ti allego foto della piastra vista da sotto. Per facilitarti le cose ti ho individuato le varie uscite a 3.3 a 5 e 12V. Ti ho contrassegnato il piedino 1 dell’integrato e il 7 perché mi sono accorto che il suddetto integrato monitora non solo la 5V ma anche la 12V, (questo può essere un problema? oppure è un vantaggio che mi evita di fare la modifica?) in verde anche se non so se serve ti ho individuato le uscite del trasformatore; in blu il potenziometro che regola la tensione e in rosso i due mosfett montati in parallelo (package TO220) destinati alla 12 V se non sbaglio. Per il momento più di questo nin so! Ti allego anche il datascheet dell’integrato.
Ciao.
Icone allegate
alimentatore da pc troppo sensibile-piastra_sotto.jpg
Files allegati
Tipo file: pdf SG6105D.pdf‎ (519,8 KB, 545 visite)
galaxy non è collegato   Rispondi citando
Vecchio 16 giugno 05, 13:36   #9 (permalink)  Top
User

L'avatar di gotosan

Data registr.: 10-03-2005
Residenza: Roma
Messaggi: 2.324
... è un alimentatore per pc di nuova generazione e questo comporta qualche complicazione in più per farlo funzionare in alta corrente solo a 12v.

Credo che dovresti risolvere provando a mettere una carico sui 3,3v e ridurre un pò quello sui 5v, l'alimentatore controlla le tre tensioni positive (3,3-5-12) e quando aumenta il carico su un ramo aumenta il pilotaggio sui mosfet cosi facendo la tensione a vuoto su 3,3 e 5v aumenta facendo entrare in protezione l'alimentatore.. ed è questo il motivo che fà spegnere l'alimentatore

Una modifica possibile potrebbe essere quella di tagliare le piste che portano i 3,3 ed i 5v verso l'integrato e fornire tale tensione prelevandola dai 12v. (in definitiva è la stessa modifica ripetuta..) in questo modo il circuito vedrà variazioni di tensione uniformi ma stabilizzerà in effetti solo l'out a 12v.
Se ti voui cimentare puoi prepararti due trimmer multigiri da 5K e pretararli per ottenere da un ingresso 12v gli out di 3,3 e 5v. quindi procedere al montaggio e sostuituire prima i 5v. ed effettuare la regolazione fine, quindi passare ai 3,3.

nella foto che allego ho indicato le piste che andrebbero tagliate per poi ricevere, verso lìintegrato, le tensioni usceenti dai trimmer.
Icone allegate
alimentatore da pc troppo sensibile-piastra_sotto.jpg
gotosan non è collegato   Rispondi citando
Vecchio 17 giugno 05, 09:46   #10 (permalink)  Top
User

Data registr.: 19-04-2003
Messaggi: 1.687
Presi i due trimmer; tarati rispettivamente a 5 e 3.3; interposti dove hai detto tu. Per il momento è tutto ok! Adesso devo vedere se nel tempo non mi fa più scherzi.
-Cmq che resistenze di carico devo montare adesso sui 5 V e sui 3.3V?

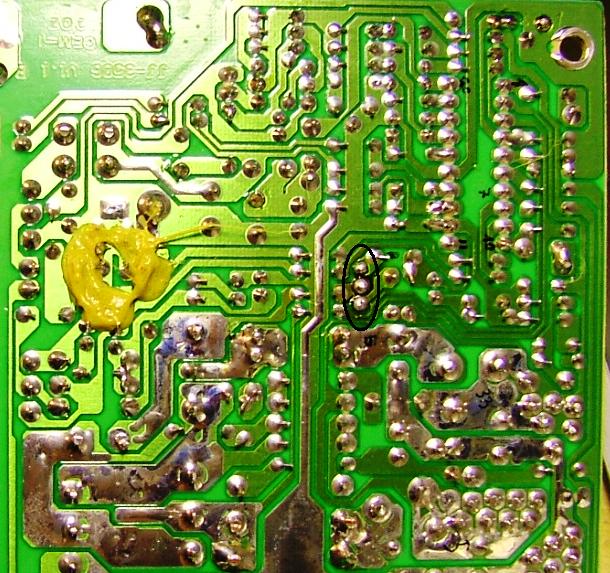

- Una curiosità: ti ho segnato in foto un transistor PNP A928A con base nella parte bassa della foto vista da sotto collettore al centro e emettitore in alto. Riscalda maledettamente, anche prima della modifica tanto è vero che in foto si nota che la piastra è ormai annerita. Tu sai dirmi come mai e soprattutto cosa pilota?
Ti ringrazio tantissimo per l’aiuto datomi.
Ciao!!!
Icone allegate
alimentatore da pc troppo sensibile-sopra.jpg   alimentatore da pc troppo sensibile-sotto.jpg
galaxy non è collegato   Rispondi citando
