@PNEISTA80 · 29 maggio 15, 11:59

Ciao a tutti , spero di essere nella sezione giusta.
Ho un problema con un motore dc classe 700 24 volt 300w ( simile al titan 775 ) a spazzole.
Il problema e' che il collettore e le relative spazzole si disintegrano in poco tempo .
Il motore e' pilotato da un circuito creato da me in pwm da un mosfet irfp3306 e protetto da un doppio didodo schoktty sr3050 ( allego schema)
NON AVEVO inserito i condensatori sui poli e carcassa motore , ne il diodo singolo direttamente sui poli( 1n4007) pensando che bastasse il doppio diodo schoktty.
Il motore e' montato su un motoriduttore e lo uso per uno di quei propulsori subacquei per andare in mare.
Inserisco delle foto per meglio farvi capire di cosa si tratta, il motore e' simile a quelli usati in alcuni modelli di auto elettriche (titan 775) , e NON E' RAFFREDDATO, ha una sua ventola di autoraffreddamento, e una ntc sulla carcassa che a 48° mi disattiva l'accensione (vedi schema) .Cosa puo' aver causato la distruzione del collettore?

ElNonino · 29 maggio 15, 13:35

Ad occhio direi che passa troppa corrente sul collettore del motore, poi non capisco lo scopo di tre diodi in parallelo, meglio uno solo con corrente adeguata.

Se il mosfet non ha fra D e S un diodo zener interno, per sicurezza ne metterei uno esterno da 50V.

@PNEISTA80 · 29 maggio 15, 23:26

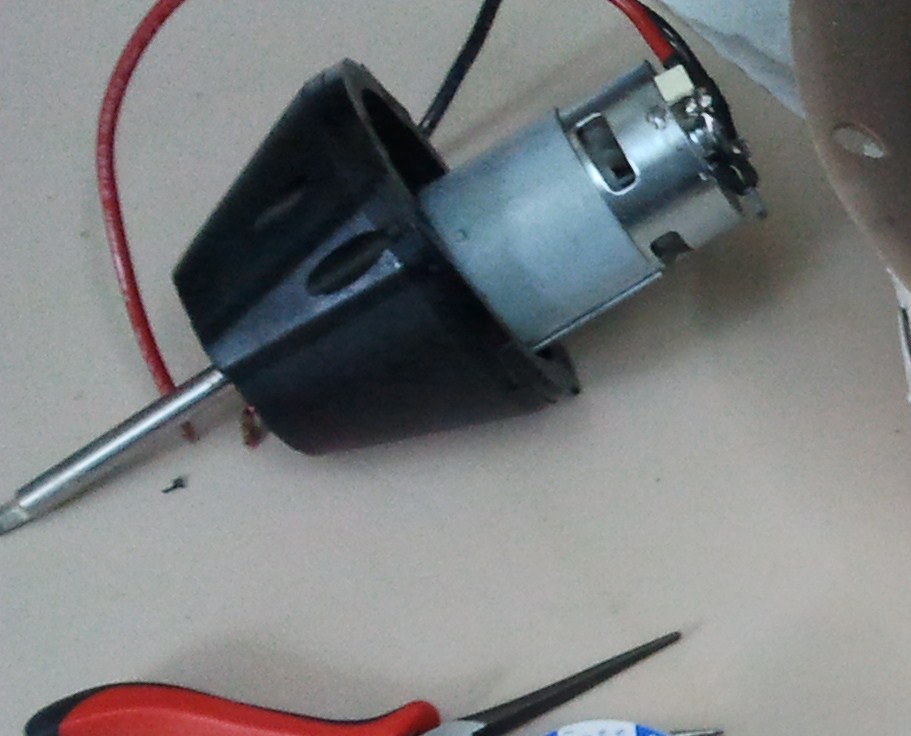

Il motore come puoi vedere dalla foto e' fatto per essere accopiato a quel motoriduttore ,
i diodi sono 3 perche' due sono contenuti all'interno del sr3050 montato sul aletta di raffreddamento e il diodo 1n4007 direttamente sui poli motore insieme ai condensatori.

ElNonino · 30 maggio 15, 09:57

Lo 1N4007 non serve a nulla, la sua tensione diretta è superiore a quella dei due schottky e quindi ai fini elettrici è ininfluente, se togli lo SR3050 il povero diodo dura 2 secondi infatti non è in grado di sopportare la corrente di ricircolo del motore.

Forse il collettore del motore non è in grado di reggere continuativamente 15A e quindi il rame si consuma prima delle spazzole; ma non modificato ha la velocità regolabile e quanto dura il motore ?
