dicio 04 novembre 10 15:53

Re

Franco sono nelle tue mani !!!! ancora grazie per tutto !!!

FrancoC. 04 novembre 10 16:27

Citazione:

Originalmente inviato da dicio (Messaggio 2291619)
Questa è la sigla: f L138b KA3511

Come solvente posso usare l'alcool rosa ??

Quindi tu cosa mi consigli ?? io lo devo usare con l'icharger 106b+ e poi ho letto che se arrivi a 13v devi cambiare il condensatore o sbaglio ??


L'alimentatore è di un hp pentium 4, guarda le prime foto che ho postato dovrebbe essere un ATX se non ho capito male ?? si ha l'interruttore vicino alla presa 220v , il filo è verde e poi gli hanno messo una gomma nera intorno e c'è anche un filo bianco che mi sono dimenticato di segnare in foto


http://www.baronerosso.it/forum/atta...r-dsc04912.jpg

Controlla se nel punto dello stampato dove è saldato il cavetto verde ci sia qualche sigla e dimmi quale.

Non credo sia un ATX; leggo la sigla ATE, sigla che non conosco ma dalle scarse notizie che ho trovato in rete sembra essere un AT specifico per Pentium (per l'appunto).

Ti avevo detto che mi pareva di ottima qualità e l'integrato (KA3511 della Fairchild) lo dimostra. Il fatto è che questo integrato ha implementate le regolazioni distinte delle tre tensioni: 3,3V, 5V, 12V che, a mio avviso, lo rendono inadatto alla modifica con lo zener, modifica adatta a quegli ali nei quali il feedback della tensione è incentrato solo sulla 5V. Se guardi bene da ogni piazzola (anche dalla 3,3V) si diparte una pista che conduce all'integrato, non solo dalla 5V e anche dalla 12V.
Ciò significa che l'ali dovrebbe funzionare anche senza alcuna modifica, erogando i 13Amp di specifica dalla 12V e, forse, non assorbendo dalle altre linee, anche qualcosa in più.

Non c'è che provare: rimonta tutto e vedi come va.
Se, malauguratamente, non andasse, purtroppo non saprei fornirti altre indicazioni.
Ripeto, gli ali che si prestano meglio alla modifica con zener sono quelli un po' vecchiotti e meno sofisticati, quelli nei quali la tensione è regolata solo sulla 5V. Ci sarà anche chi è in grado di agire sugli ali più complessi, ma io non ho le conoscenze necessarie.

dicio 04 novembre 10 16:42

Re

dal lato del filo saldato c'è scritto ps-on !!! cmq la pista da 5v si ferma prima mentre quella da 12 arriva al processore



Mi mancano dei passaggi : come provo se funziona ??

dove misuro con il tester??

se ho esito positivo che modifica devo fare per caricare il caricabatterie ??

FrancoC. 04 novembre 10 17:34

Citazione:

Originalmente inviato da dicio (Messaggio 2293179)
dal lato del filo saldato c'è scritto ps-on !!! cmq la pista da 5v si ferma prima mentre quella da 12 arriva al processore



Mi mancano dei passaggi : come provo se funziona ??

dove misuro con il tester??

se ho esito positivo che modifica devo fare per caricare il caricabatterie ??

C'è scritto PS-ON per cui è un ATX. Strano che non sia riportato sul cartellino dell'ali.

La pista dei 5V non si ferma, guarda bene: le tre piste per un po' corrono parallele, poi, tramite alcuni componenti e ponticelli, riprendono a correre parallele (sotto all'integrato) fino ai piedini 15(3,3), 16(5V), 17(12) che sono gli ingressi di feedback.

Ripristina tutto come era dentro la sua scatola e richiudila. Alimenta l'ali e con un ponticello unisci il PS-ON (verde) ad una massa (nero) qualsiasi. Poi misura la tensione fra un giallo e una massa; deve dare circa 12V. Ci puoi collegare anche una lampadina da auto per vedere se eroga sotto carico.
Occhio a non far pasticci (cortocircuiti).

dicio 04 novembre 10 17:55

Re

1 Allegato/i
messo a massa sia con il nero che con l'involucro metallico, le uniche tensioni misurate sul verde e sul viola tutte e due +o- 5 V !!!!!


Ora riprovo creando il ponticello verde-nero!!!!


Guarda la foto pista 5v : inizia nell'ovale grande e finisce nell'ovale piccolo !!!

Sempre che abbia capito bene la pista !!!

dicio 04 novembre 10 19:45

re

fatto ponte tra verde e nero , misuro la tensione giallo-nero ma mi da 0V !!!

thebull85 04 novembre 10 19:59

Ciao Franco,
avrei bisogno di un altro aiutino...ecco le foto qui e qui.

Grazie.
Ciao ciao

FrancoC. 04 novembre 10 20:40

Citazione:

Originalmente inviato da dicio (Messaggio 2293279)
messo a massa sia con il nero che con l'involucro metallico, le uniche tensioni misurate sul verde e sul viola tutte e due +o- 5 V !!!!!
E' tutto normale; all'inserimento dell'alimentazione sul verde si legge la tensione di Stand-by, la stessa tensione del viola. Non ti ho detto così, rileggi il mio messaggio a fa come ti dico; non interessano le tensioni misurate sul sul verde e sul viola.

Ora riprovo creando il ponticello verde-nero!!!!


Guarda la foto pista 5v : inizia nell'ovale grande e finisce nell'ovale piccolo !!!

Sempre che abbia capito bene la pista !!!

Si, ma da li, attraverso una resistenza, continua la sua strada.

dicio 04 novembre 10 20:48

Non mi misura nulla, ho sbucciato un po i fili ed ho messo pure l'interruttore tra verde ed un nero a caso !!! Possibile ?? ho un solo giallo nel connettore ATX

FrancoC. 04 novembre 10 20:55

Citazione:

Originalmente inviato da thebull85 (Messaggio 2293447)
Ciao Franco,
avrei bisogno di un altro aiutino...ecco le foto qui e qui.

Grazie.
Ciao ciao

Ma una foto decente nella quale si vedano bene le piste .............. :(

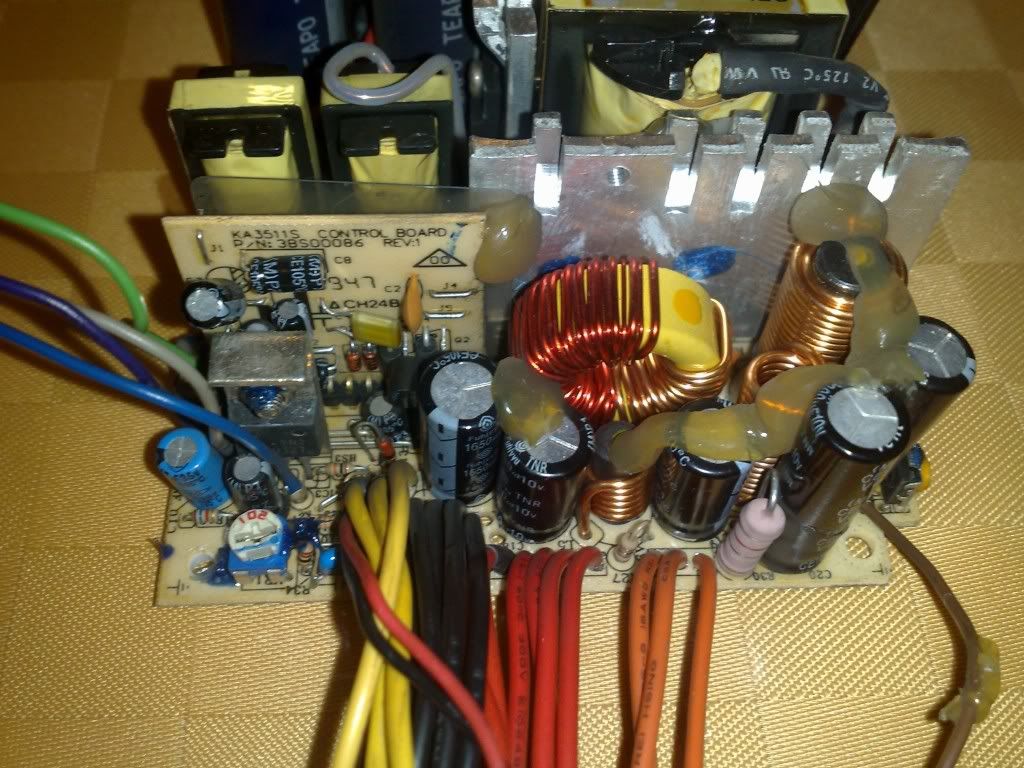

Non mi pare ci sia un'integrato di controllo ma al posto suo un piccolo PCB (CONTROL BOARD) con componenti discreti ..... Bah, speriamo .....
Dovrebbe esserci (non si vede bene) una piccola pista che si stacca dalla 5V e va verso le saldature della CONTROL BOARD: è quella che interessa.
Verifica.
