WIP: motore a vapore-fase progettazione

[francal]

ciao ragazzi,
vi volevo mostrare un mio work in progress, spero di completare la progettazione al più presto di questo ''oscillating'' , magari lo faccio bicilindrico a V!!



per ora è monocilindrico a corsoio oscillante, sto studiando un altra soluzione per un altro cilindro, vediamo che ne esce...

[greatfalcon46]

Originalmente inviato da francal

ciao ragazzi,
vi volevo mostrare un mio work in progress, spero di completare la progettazione al più presto di questo ''oscillating'' , magari lo faccio bicilindrico a V!!



per ora è monocilindrico a corsoio oscillante, sto studiando un altra soluzione per un altro cilindro, vediamo che ne esce...

se riesci a costruirlo sarebbe bello che poi scrivessi un topic completo di speigazioni =)

[lucapif]

Ciao francal

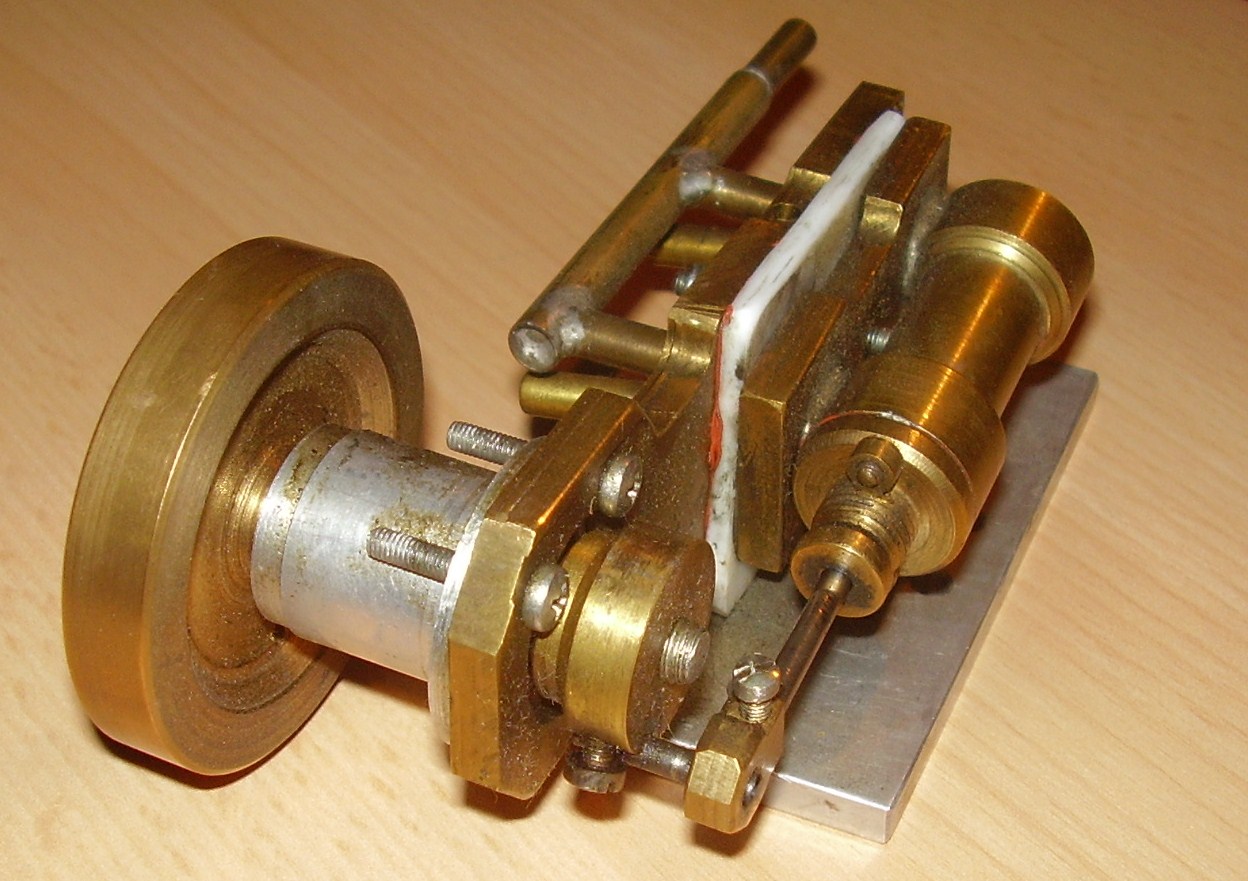

una ventina di anni fà mi sono costruito un motorino con lo stesso tuo principio di funzionamento ma a doppio effetto (spinge e tira).
Funziona benissimo con vapore e aria compressa e riesce a far girare una dinamo della bicicletta che è una meraviglia.
Unica pecca che se il pistone si trova al punto morto inferiore o superiore non parte da solo per questo avevo pensato di costruire un'altro cilindro e farlo lavorare a 90° rispetto al primo. Purtroppo per mancanza di tempo non ne ho fatto più niente. Altra mia idea se ti può interessare era stata quella di costruire una micro pompa a pistone con portata variabile e dell'ordine di qualche goccia al giro la quale azionata in diretta dall'albero motore immeteva acqua nella caldaia.
Per ulteriori informazioni chiedi pure e appena ho un'attimo allegherò foto del mio vecchio motorino a vapore

[francal]

grandioso lucapif,
per l'altro cilindro questa sarebbe un idea:
questo lo vendono on-line a 130 dollari..non ricordo la casa


vorrei chiederti invece che tipo di caldaia c'hai realizzato, e se potevo darmi qualche dritta in questo senso...

se riesci a costruirlo sarebbe bello che poi scrivessi un topic completo di speigazioni =)

greatfalcon46 io di solito potro i piani in un officina giù da me, hanno CNC e quantaltro, io sto li a guardare per evitare errori durante la lavorazione ma non sò usare il tornio quindi non saprei darti spiegazioni in merito... ma per i piani o consigli costruttivi quello si

[lucapif]

Purtroppo il mio progetto si è fermato dopo la costruzione del motore a un cilindro.
Come caldaia usavo una bottiglia di acciaio inox da 2 litri messa in piano sul gas (prevedere valvole di sicurezza)
Come materiali ho usato l'ottone per la facilità di lavorazione e saldatura.
Ti consiglio di interporre un foglio di teflon dove oscilla il cilindro e la vite che fà da perno deve avere una molla di pretensionamento per poter trovare con facilità il punto dove si ha la maggior tenuta con il minor attrito
ciao

[francal]

bello lucapif, ottimo lavoro e grazie per i consigli

dunque per il vaporizzatore viste le dimensioni devo farlo modello ''cornovaglia'', certo se riuscissi a farlo a tubi d'acqua sarebbe un altra cosa...
cioè mi spiego, se lo realizzo a tubi d'acqua potrei avere la possibilità di fare vapore surriscaldato in modo da evitare la saturazione e la condensazione nel cilindro che potrebbe avvenire quando si realizza una caldaia come quella che mi hai indicato:
dunque mi sorge un altra domanda, Luca ma dal foro di lavaggio fuoriuscivano anche schizzi di condensa?

la tua idea della micropompa mi piace magari collegata a un mini condensatore, e l'intero impianto motore si potrebbe mettere su una barchetta e far utilizzare al condensatore l'acqua di mare... ok stò immaginando troppo anche perchè nn ci staremmo con le dimensioni!!

[rhaven]

Bello!
