Carro Interfrigo Camera - BaroneRosso.it

AzazelSpy · 16 ottobre 18, 13:21

Ciao a tutti,

volevo rendervi partecipi del mio ultimo progetto, volevo realizzare con pochi euro un carro dotato di piccola telecamera per effettuare riprese con vista macchinista.

La scelta del carro è stata quella di un mio interfrigo a cui avevo già ricostruito i carrelli, rotti a causa di una caduta.

Ho iniziato a posizionare la cam, ho scelto un modello dove l'obiettivo è "staccato" dalla scheda elettronica per una più facile installazione

Ho cercato di posizionare tutte le componenti...

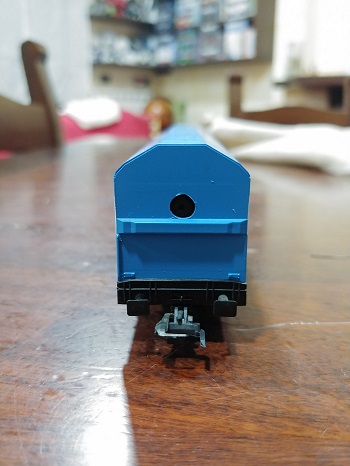

... e fatto un foro per l'obbiettivo

La cam che ho scelto è dotata di batteria ricaricabile ma visto i pochi soldi spesi ho capito subito che la batteria in dotazione non ha un enorme autonomia, così ho scelto di utilizzarla come energia tampone, prendendo l'alimentazione dai binari (la batteria interviene solo quando non c'è sufficiente cptazione di corrente dalle rotaie.

Ecco le lamelle installate sugli assi per catturare la corrente dai binari, si intravede che il carrello era già fissato con una vite nella riparazione precedente

AzazelSpy · 16 ottobre 18, 13:27

... per catture la corrente necessarie e renderla digeribile dalla camera ho assemblato un circuito che oltre a rendere continua la corrente da alternata tramite un ponte a diodi, la riduce fino a 5V necessari per la camera, tramite un 7805.

Ecco il circuito che svolge la trasformazione della corrente

terminato di sistemare tutti i componenti, la presa micro USB che vedete porta la corrente alla cam che, oltre a farla funzionare, carica la batteria tampone...

... il carro è stato riassemblato.

Spero che vi piaccia...

AzazelSpy · 24 luglio 19, 11:54

Volevo ampliare il progetto fornendo il carro di una luce per i posti bui, gallerie e stazioni nascoste, come dei fari per un'auto.

Chi mi consiglia qualche led da utilizzare?

Bayard · 25 luglio 19, 00:26

Qualunque LED a luce bianca intensa (meglio se due in serie). Vedi se puoi farlo funzionare dal regolatore di tensione della fotocamera. Io però, anche se un po' antiestetico, il LED lo metterei sul tetto, con una superficie riflettente dietro!
Ciao!

at-6texan · 25 luglio 19, 17:18

bella idea.buon divertimento.

wrighizilla · 25 luglio 19, 18:20

a quel LM metterei un dissipatore.

AzazelSpy · 25 luglio 19, 22:09

In realtà cercavo una piccola ventola per il raffreddamento, scalda più l'elettronica della camera che il 7805, ma non ne trovo di piccole!

AzazelSpy · 25 luglio 19, 22:10

Citazione:

Originalmente inviato da Bayard

Qualunque LED a luce bianca intensa (meglio se due in serie). Vedi se puoi farlo funzionare dal regolatore di tensione della fotocamera. Io però, anche se un po' antiestetico, il LED lo metterei sul tetto, con una superficie riflettente dietro!
Ciao!

Devo stare nei limiti di sagoma però!

Bayard · 26 luglio 19, 00:13

Certo. Magari metti un rigonfiamento, come una macchina frigorifera aggiuntiva: per esempio ai lati, dove il tetto si abbassa per la forma a trapezio in sezione! Ma devi stare entro la sagoma limite prevista!
Ciao!
