Danielxan · 25 febbraio 07, 12:06

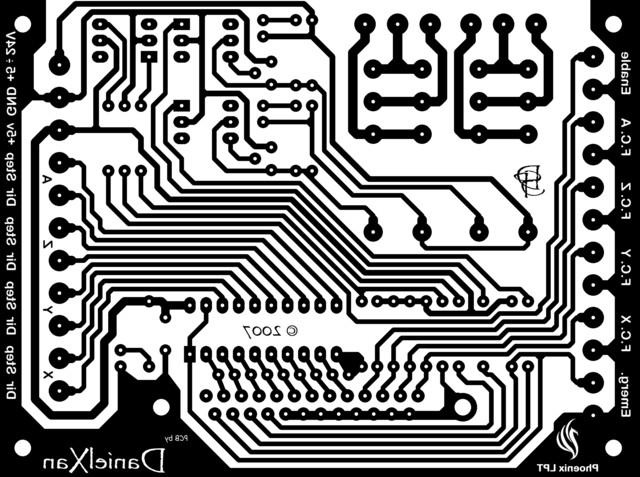

Un modulino semplice semplice, uscite step/dir per 4 assi con relativi ingressi finecorsa, 2 relè per impieghi generali, uscita +5v enable ponti, emergenza sw/hw.

Danielxan · 25 febbraio 07, 12:45

Dimenticavo.

fiser · 25 febbraio 07, 16:12

naturalmente ponti H fiser's compatibile

Danielxan · 25 febbraio 07, 16:33

Era sottointeso

Andrea666 · 25 febbraio 07, 16:56

Scusate la domanda ingenua di uno sprovveduto: ma cosa cambia in meglio o in peggio rispetto all'interfaccia parallela di Fiser?

Andrea

Danielxan · 25 febbraio 07, 17:08

Pro:
Più compatta, più economica, con i relè a bordo contensione di comando variabile.
Contro:
Non è optoisolata in tutti i segnali, non ha 4 relè.

saviothecnic · 26 febbraio 07, 19:41

Citazione:

Originalmente inviato da Danielxan

Un modulino semplice semplice, uscite step/dir per 4 assi con relativi ingressi finecorsa, 2 relè per impieghi generali, uscita +5v enable ponti, emergenza sw/hw.

Adesso manca solo il semplice ed economico modulo ti potenza

Ho capito mo mi foro questa e la provo pure io
e se va a me vuoldire che va a tutti

Ultimamente sono super sfigato ho una colezzione di L6203 saldati
che fa Paura e mi sono accorto che molto spesso assieme saltano anche gli L297 e provando un L297 su un ponte buono a fatto saltare gli L6203
pure a quello morale della favola se mi salta un L6203
mi tocca per evitare casini sostituire anche il 297

Cmq me gli sto mettendo tutti da parte poi vedro come testare questi compo con calma magari con il fido tracciacurve si riesce

Danielxan · 27 marzo 07, 00:28

Nuova release, viste le richieste, ho tolto una pista ed aggiunto un ponte per spostare in fuori il connetore DB25, e facilitare il montaggio a pannello.

saviothecnic · 27 marzo 07, 01:09

Citazione:

Originalmente inviato da Danielxan

Nuova release, viste le richieste, ho tolto una pista ed aggiunto un ponte per spostare in fuori il connetore DB25, e facilitare il montaggio a pannello.

Ottimo ho assemblato due esemplari della prima versione
quasi cablati ma ancora non testati a giorni mi arrivano
le altre mezze euro provo anche queste e ti dico
su un campione di 4 quante ne funzionano

Spero di essere piu fortunato che con gli L6203 e di avere un 100% positivi anche perche sulla parallla e piu difficile far saltare qualcosa

Ma se becca la scheda del PC so C. Fernet

Danielxan · 08 aprile 07, 16:11

Duona Pasqua.

25 febbraio 07, 12:06	#1 (permalink) Top
Danielxan UserPlus Data registr.: 15-05-2006 Residenza: Gallarate Messaggi: 1.029	Semplice interfaccia per CNC Un modulino semplice semplice, uscite step/dir per 4 assi con relativi ingressi finecorsa, 2 relè per impieghi generali, uscita +5v enable ponti, emergenza sw/hw. Icone allegate Ultima modifica di Danielxan : 25 febbraio 07 alle ore 12:43

25 febbraio 07, 12:45	#2 (permalink) Top
Danielxan UserPlus Data registr.: 15-05-2006 Residenza: Gallarate Messaggi: 1.029	Dimenticavo. Ultima modifica di Danielxan : 16 gennaio 08 alle ore 14:30

25 febbraio 07, 16:56	#5 (permalink) Top
Andrea666 User Data registr.: 25-10-2006 Residenza: Piacenza Messaggi: 1.120	Scusate la domanda ingenua di uno sprovveduto: ma cosa cambia in meglio o in peggio rispetto all'interfaccia parallela di Fiser? Andrea __________________ Gruppo Modellistico Piacenza - http://www.gruppo-modellistico-piacenza.it

27 marzo 07, 00:28	#8 (permalink) Top
Danielxan UserPlus Data registr.: 15-05-2006 Residenza: Gallarate Messaggi: 1.029	Nuova release, viste le richieste, ho tolto una pista ed aggiunto un ponte per spostare in fuori il connetore DB25, e facilitare il montaggio a pannello. Ultima modifica di Danielxan : 16 gennaio 08 alle ore 14:31

08 aprile 07, 16:11	#10 (permalink) Top
Danielxan UserPlus Data registr.: 15-05-2006 Residenza: Gallarate Messaggi: 1.029	Rev.E Duona Pasqua. Icone allegate Ultima modifica di Danielxan : 16 gennaio 08 alle ore 14:31

25 febbraio 07, 16:12	#3 (permalink) Top
fiser User Data registr.: 25-12-2005 Messaggi: 467	naturalmente ponti H fiser's compatibile

25 febbraio 07, 16:33	#4 (permalink) Top
Danielxan UserPlus Data registr.: 15-05-2006 Residenza: Gallarate Messaggi: 1.029	Era sottointeso

25 febbraio 07, 17:08	#6 (permalink) Top
Danielxan UserPlus Data registr.: 15-05-2006 Residenza: Gallarate Messaggi: 1.029	Pro: Più compatta, più economica, con i relè a bordo contensione di comando variabile. Contro: Non è optoisolata in tutti i segnali, non ha 4 relè.
