La mia esperienza in CNC - BaroneRosso.it

SubZer076 · 13 maggio 15, 22:08

Salve ragazzi.
Ho una CNC 3 assi 120x120x90H autocostruita.

Stepper 200passi/giro recuperati da vecchie stampanti
Driver con porta parallela comprata su ebay
Software di comando MACH3 con vecchio PC Windows ME
Telaio in alluminio guide in tondo pattini con bronzine e vite con barra filettata M8
Software per il Gcode RhinoCAM

Metto la mia poca esperienza a disposizione se posso vi aiuto volentieri

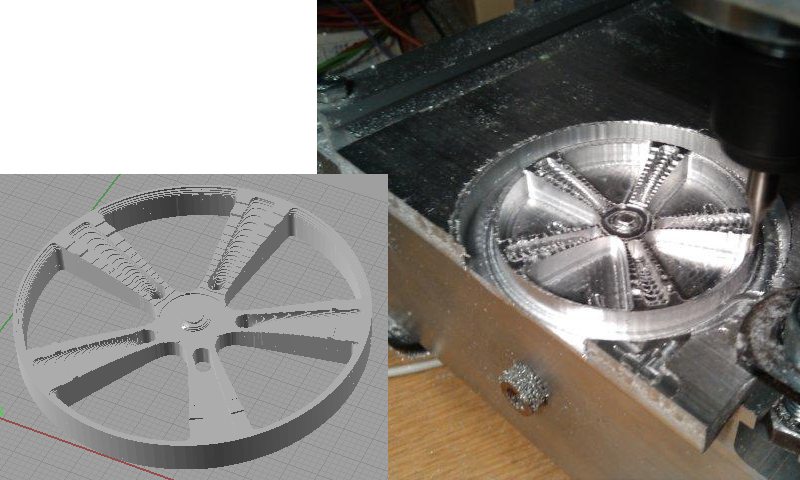

Intanto posto il mio lavoro più complesso fatto fino ad ora si tratta di un cerchione diametro 60mm:

Sgrosso con fresa cilindrica Ø5
Sgrosso con fresa cilindrica Ø2
Finitura con fresa tonda Ø1.5

runnerfly67 · 16 maggio 15, 18:25

Azz.. complimenti bel lavoro,sicuro che hai usato la macchina che hai descritto?

fornovo · 16 maggio 15, 23:05

Ciao,
bel lavoro, complimenti

Non ho esperienza di lavori in 3d e non conosco RhinoCAM.

Approfitto della tua disponibilità per chiederti se da una fotografia e possibile ottenere un rilievo con lavorazione CNC (anch'io mi sto costruendo una cnc ad uso aeromodellistico)
Ho abbastanza esperienza con Photoshop, se può essere utile a qualche cosa.

Al momento sono già molto preso con il 2D...

Ciao e grazie

SubZer076 · 20 maggio 15, 23:41

Citazione:

Originalmente inviato da runnerfly67

Azz.. complimenti bel lavoro,sicuro che hai usato la macchina che hai descritto?

non si direbbe eh?

Citazione:

Originalmente inviato da fornovo

... è possibile ottenere un rilievo con lavorazione CNC (anch'io mi sto costruendo una cnc ad uso aeromodellistico)...

Mi pare che rhino abbia la funzione di bassorilievo 3D da immagine ma non sono tanto pratico neanche io di rhino, il cerchione l'ho trovato già disegnato su internet io l'ho scalato ed eseguito.
Comunque rhino non è troppo difficile e lo si trova facilmente, e su youtube ci sono un sacco di guide da principiante in poi.
appena rientro in Italia provo con un bassorilievo

Saluti

excalibur27 · 21 maggio 15, 20:07

Posto la sequenza per creare un 3d da immagine in rhino, solo che bisogna giocare con i parametri dei punti ( risoluzione ) nella finestra di dialogo che appare, ho postato dei parametri cambiati per un esempio prima e dopo, altrimenti il rilievo non avrà una buona risoluzione, rhino ha altri comandi anche per meglio definire e addolcire il rilievo, ma se
devi fare un rilievo organico passa dire ttamente in Zbrush o ArtCam

giuseppe2705 · 22 maggio 15, 15:15

Ciao, molto interessante.
Di che materiale è il cerchione che vedo nelle foto?

SubZer076 · 07 giugno 15, 22:52

Alluminio ma non so dirti che lega
