Condividere l'assemblaggio di un Pantografo CNC, meccanica ed elettronica

[DMS1965]

La meccanica è stata acquistata già assemblata come si vede dall'immagine allegata.

Durante la fase di assemblaggio, posterò delle foto dello stato di avanzamento del montaggio.

Caratteristiche Meccaniche

Struttura In alluminio pieno
Dimensioni 600x400x500
Corse X500 Y350 Z110
Viti TPN D16X4mm
Chiocciola In Bronzo con registro
Piano 20mm con 9 canali a T
Atacco Motore NEMA 23 Asse 6,35
Precisione 0,05 mm
Ripetibilità 0,05 mm
Velocità max 1500mm/m
Peso 28 kg
Scorrimento Cuscinetti lineari X da 20
Cuscinetti lineari Y da 16
Cuscinetti lineari Z da 16
Attacco elettromandrino Diametro 43

Dati forniti dal costruttore

Alla prossima....

[DMS1965]

Originalmente inviato da DMS1965

La meccanica è stata acquistata già assemblata come si vede dall'immagine allegata.

Durante la fase di assemblaggio, posterò delle foto dello stato di avanzamento del montaggio.

Caratteristiche Meccaniche

Struttura In alluminio pieno
Dimensioni 600x400x500
Corse X500 Y350 Z110
Viti TPN D16X4mm
Chiocciola In Bronzo con registro
Piano 20mm con 9 canali a T
Atacco Motore NEMA 23 Asse 6,35
Precisione 0,05 mm
Ripetibilità 0,05 mm
Velocità max 1500mm/m
Peso 28 kg
Scorrimento Cuscinetti lineari X da 20
Cuscinetti lineari Y da 16
Cuscinetti lineari Z da 16
Attacco elettromandrino Diametro 43

Dati forniti dal costruttore

Alla prossima....

Prosegue l'assemblaggio di questo pantografo-cnc.

L'elettronica verrà assemblata all'interno di un vecchio Case di computer realizzando un nuovo frontalino (grazie al mio amico Peter) che con la sua cnc me lo ha tagliato.

Come elettronica utilizzerò un kit della CNC4YOU.

3 x NEMA23 4Nm Motori passo

3 x Driver CWD556 Microstepping digitali

1 x 400Watt PSU 230 volt /36Volts

6 x microinterruttori

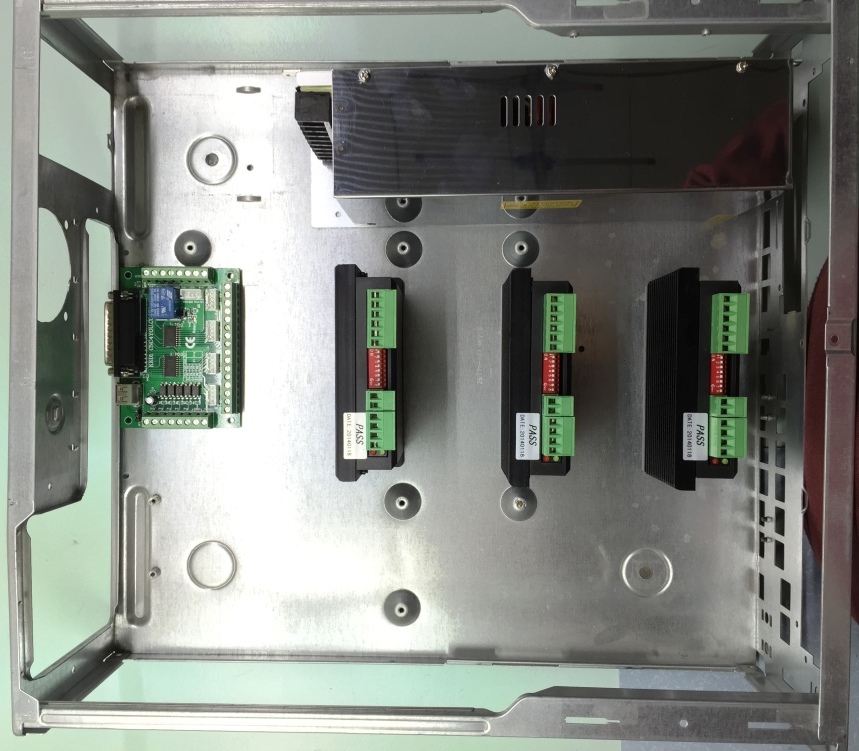

Allego foto case vuoto e le prime dislocazioni dei componenti all'interno dello stesso.

[DMS1965]

Originalmente inviato da DMS1965

Prosegue l'assemblaggio di questo pantografo-cnc.

L'elettronica verrà assemblata all'interno di un vecchio Case di computer realizzando un nuovo frontalino (grazie al mio amico Peter) che con la sua cnc me lo ha tagliato.

Come elettronica utilizzerò un kit della CNC4YOU.

3 x NEMA23 4Nm Motori passo

3 x Driver CWD556 Microstepping digitali

1 x 400Watt PSU 230 volt /36Volts

6 x microinterruttori

Allego foto case vuoto e le prime dislocazioni dei componenti all'interno dello stesso.

Immagine case con canalina installata per il cablaggio dei cavi.

[DMS1965]

Originalmente inviato da DMS1965

Immagine case con canalina installata per il cablaggio dei cavi.

Primi cablaggi.

[DMS1965]

Originalmente inviato da DMS1965

Primi cablaggi.

Taglio del frontalino elettronica.

[DMS1965]

Originalmente inviato da DMS1965

Taglio del frontalino elettronica.

Cablaggio elettronica quasi terminato.
