Buongiorno a tutti, sono un nuovo utente un pò inesperto, mi fa molto piacere far parte di una così nutrita comunity.

Vorrei realizzare la mia prima CNC partendo dai PCB che si trovano in questo tread, ho deciso di prendere come punto di partenza i PCB della PWM2001:

Scheda Core/Pannello/Alimentazione. (Già quasi pronte con metodo stira e ammira)

Forse la domanda può sembrare strana ma mi manca come collegare i motori, sulla scheda core, ci sono quattro morsetti M1-M2-M3-M4, immagino ci voglia una Sk di interfaccia per i finali dei motori.

Mi manca anche il firmware del pic1f877

Grazie.

Dai morsetti escono dei segnali step/dir da applivare a qualsiasi ponte H (driver Motore) che si vuole usare, ne servono comunque 4.
Per il firmware per problemi di compatibilità si usa quello originale della MM2001, prelevabile dal sito omonimo.
Lo metto in allegato.

Filo lungo


Grazie Savio,
lo so che oltre i 50V ci possono essere problemi, ma il circuito è alimentato tramite trasformatore con il secondario isolato dalla massa e per avere una tensione pericolosa applicata al corpo, si dovrebbe toccare contemporaneamente il filo in due punti lontani tra di loro.
a me servono circa 80V:shutup:.Max 3A.......ci ho provato..... BUUUUMM!!!l' LM317 è defunto:supercry:
Siccome non ho lo schema di uscita della scheda suppongo che il 317 non sopporti più di 50V, ma le mie conoscenze in elettronica si fermano qui.

Se tu o Danielxan o di qualcuno con il mio problema ha un suggerimento lo ringrazio in anticipo
ciao

LM317 sopporta al massimo 40 volt di differenza fra ingresso ed uscita, siccome l'uscita è regolata a 20 volt ( se non ricordo male ) il massimo teorico di alimentazione è 60v.

Ci ho messo mesi ma alla fine ho finito :wink:

Iniziano i primi Test sorpresa non mi prendeva comandi dal radiocomando ricevente morta quindi ho visto sullo schema e sembra che alimentazione è comune verifico sulla piastra colpa mia dovevo vederlo prima di incidere :O e non me lo ritrovo sullo sbroglio
ma non vorrei aver visto male IO ma non arriva la +5V dalla morsettiera
Radiocomando Regolatori

So che non sei modellista te lo dovevo dire io solitamente si usa
alimentare sfruttando alimentazione del BEC dei regolatori o tramite un Ubec separato in questo caso dalla +5V che si preleva dalla PowerBoard
volendo si può mettere un diodo che a seconda il verso evita che se si alimenta da entrambi le parti fa casini anche se il bravo modellista sa che se alimenta con un Ubec deve levare il filo rosso dai morsettir egolatori per evitare questo fattore
ma con il diodo uno lo gira asseocnda se sceglie di alimentare da morsettiera radiocomando/regolatori o dal morsetto Batt che sarebbe più corretto :wink:

Se hai tempo dai uno sguardo allo schema e vedi se ho visto male io o tu
nello sbroglio io nel frattempo continuo i test dando due alimentazioni
niente di complesso se devi risbrogliarlo se lo fai un pelino più grande
fino a 9x9 è ok cosi magari con le piste più spesse ho meno prob ad incidere e forare :D

Grazie per la tua utilissima collaborazione :wink:

Sulla linea radiocomando, regolatore motori ci sono due coppie di pin marcati +5volt, io pensavo che si desse l'alimentazione da un regolatore esterno per cui uno strip per alimentare ed uno per prelevare i +5v per altro uso.

Si hai ragione COLPA mia che dimentico che non sei un modellista
che solitamnete da per scontanto che in tutti questo tipo di schede
alim o la si prende dalla linea Radio BEC/Regolatori o con linea dedicata UBEC dedicato e solitamente sono in parallelo.

Cosi come è ora il morsetto batt non è in parallelo con i morsetti regolatori ricevente
quindi se metti un regolatore non alimenti arduino e viceversa se dai alim
dal morsetto bat non alimenti la ricevente

multiwii - Revision 1275: /trunk/Doc/Diagrams

http://multiwii.googlecode.com/svn/t...agram_v1.9.pdf

Credo che come schema per sbrogliare hai usato questo che è il più completo

http://multiwii.googlecode.com/svn/t...Hexa%20PPM.png

Se vedi nello schema il Positivo del BESC è connesso sia alla linea
radio Regolatori e a RAW del Arduino per questo pensavo che era
evidente che fossere un parallelo ed ovviamente il Negativo connesso al negativo morsetti Regolatori Ricevente e GND Arduino

Comunque se hai tempo e voglia magari anche un poi più grande e con piste
piu spesse io saro ben lietro di rincidere e provare :wink:

Grazie

Adesso ne sto facedo una per un amico, arduino mini e free imu 0.4.3 , poi dopo le sistemo tutte.
Però se tu colleghi i connettori Bat. e +5v dalla scheda sotto a quella sopra, arduino ed imu sono alimentati dalla batteria, e la radio o dal 7805 o tramite i BEC delle ESC.

Savio, perchè dici che le piste sono piccole, sono almeno da 30 mil. :D a me sono venue anche le scritte alte 30 mil. Stampato da carta :icon_rofl anche se la foto non rende bene.

Ma questa versione delle tue foto non è quella che hai postato ed ho inciso io :o:

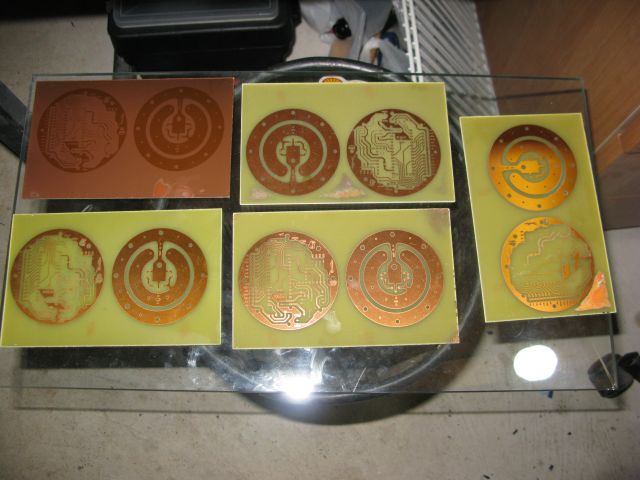

Quella che ho fatto io

http://www.baronerosso.it/forum/atta...temultiwii.jpg

Dove ho fatto una strage di PCB :( Ma come scrissi all' epoca forse era un apartita di PCB scaditi miei ma dato che spazio ci resta per facilitare il alvoro anche a chi è meno esperto qualche mm piu spesos non farebbe male anche se questa ver che hai fatot tu gia sembra meglio dal lato spessore distanze

Cmq per adesso per provare giocherello con questa :D
Quella nuova delle tue foto la vedo molto meglio anche se sarebbe da prevedere il modulo GPS per fare una cosa tipo questa

MultiWii PRO Flight Controller w/MTK GPS Module
