Modifica alimentatore da PC STEP BY STEP! (MODIFICA ZENER)

[alechri]

Scusate se apro una nuova discussione ma non avendo un alimentatore pc nuovissimo non so propio dove mettere le mani posto le foto con la speranza che qualcuno mi possa aiutare,
il modello in questione è un hp 0950-2823
input 100-127v /5A, 200-240v /3A
45-66Hz
max output 120w

output + 5V /16A, +12V /5A,
+3.3V 710A, -5V /0.1A,
-12V / 0.3A, +5VSB / 0.72A

[FrancoC.]

Originalmente inviato da alechri

Scusate se apro una nuova discussione ma non avendo un alimentatore pc nuovissimo non so propio dove mettere le mani posto le foto con la speranza che qualcuno mi possa aiutare,
il modello in questione è un hp 0950-2823
input 100-127v /5A, 200-240v /3A
45-66Hz
max output 120w

output + 5V /16A, +12V /5A,
+3.3V 710A, -5V /0.1A,
-12V / 0.3A, +5VSB / 0.72A

Devi decidere per quale modifica optare, se quella col carico resistivo o quella col diodo zener; in quest'ultimo caso la tua discussione sarà unita a quella già esistente e in evidenza.
-La modifica col carico resistivo funziona sempre ma è a basso rendimento.
-La modifica zener è ad alto rendimento ma ..... non sempre funziona.

[alechri]

Io volevo fare il metodo zenner, ne ho uno da 7,5 e uno da 8,2, un led un interuttore e due spinotti.

se saresti cosi gentile da farmi vedere come e dove fare le modifiche ti mando un mille grazie !!!

[FrancoC.]

Originalmente inviato da alechri

Io volevo fare il metodo zenner, ne ho uno da 7,5 e uno da 8,2, un led un interuttore e due spinotti.

se saresti cosi gentile da farmi vedere come e dove fare le modifiche ti mando un mille grazie !!!

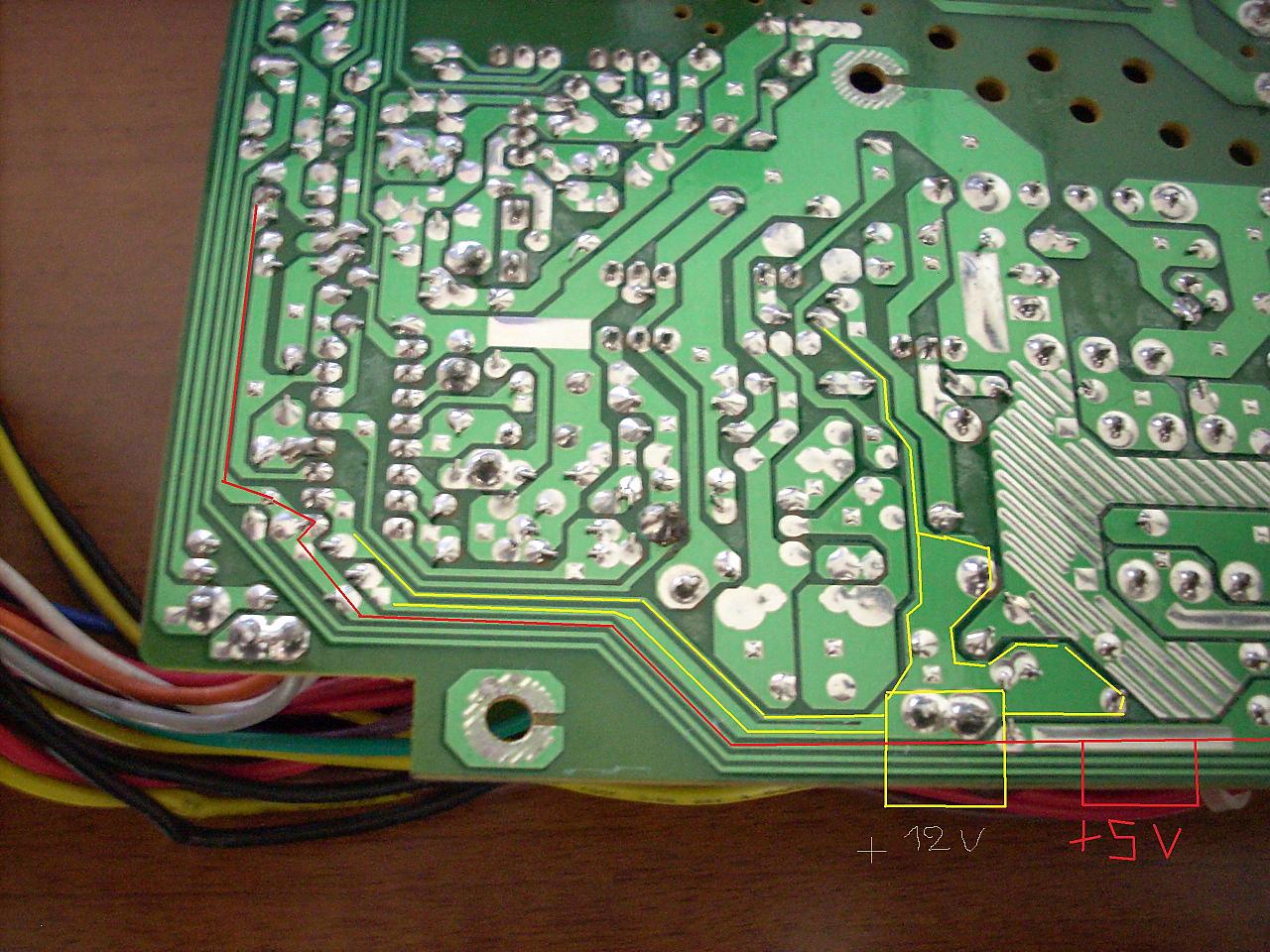

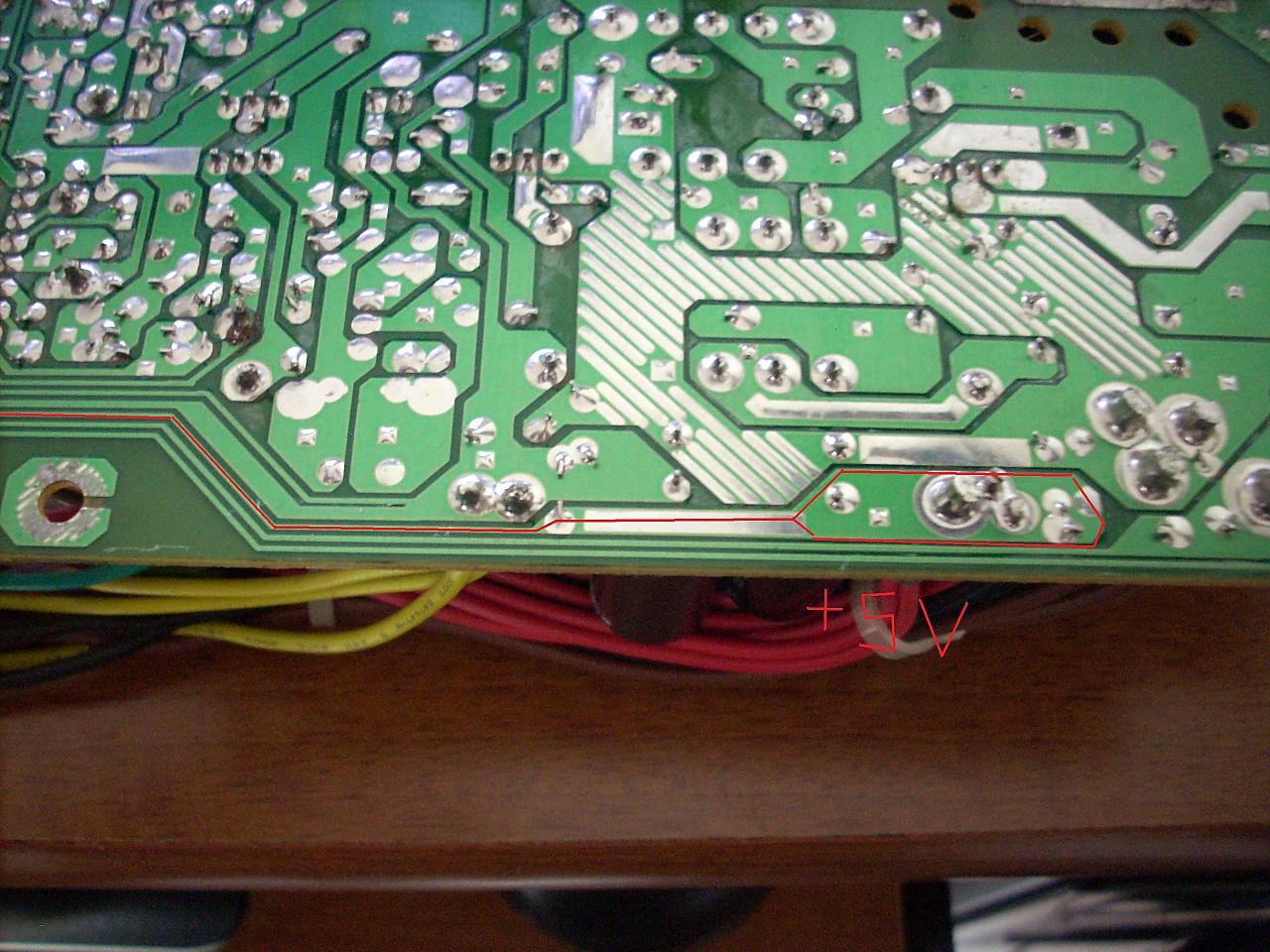

Mi occorre una foto dal lato componenti nella zona dove tu, sotto, hai segnato con due quadrati la 5V e la 12V. Possibilmente riprendi anche la zona dell'integrato spostando i cavetti in modo che si veda la componentistica.
La foto della targhetta è illeggibile e la targhetta non si vede tutta.

[alechri]

ho fatto il possibile... ho una macchina fotografica di m......

[alechri]

mi sono dimenticato l'ultima foto

[unconditional]

Salve ragazzi,

ce l'ho fatta !!!

Seguendo le Vs istruzioni ed esempi sono finalmente riuscito a realizzare il mio primo ali da 350W modificato...

Ho messo uno zener da 8,2 1W e sulla linea da 12V ottengo 13,40V abbastanza stabili... Collegando l'Imax B5 e caricando una 3 celle 2200mah a 2A la tensione mi scende a 13,30 e collegando una lampadina H4 come abbagliante (12V 60W
..quindi se non sbaglio circa 5A) mi scende a 13,10...insomma credo un buon risultato...

Ho poi rifinito il tutto con 2 belle boccole, un interruttore per la ps-on e un bel led azzurro messo internamente alla carcassa dell'ali...che dà un tocco in più...

La ventola che espelle aria dall'ali l'ho collegata alla 5V cosicchè varia la velocità in base al carico sulla 12V...poi ho aggiunto un'altra ventola (anch'essa collegata alla 5V) sul lato superiore della carcassa che aspira aria dall'esterno e la butta sulle alette dei transistor...

Per adesso tutto ok...molto stabile...

Essendo un tecnico informatico, di alimentatori me ne capitano parecchi...quasi quasi mi metto a venderli modificati per chi non avesse tempo o voglia di modificarseli da se.

Grazie per tutto il Vs immenso lavoro qui sul forum...

[FrancoC.]

Originalmente inviato da alechri

ho fatto il possibile... ho una macchina fotografica di m......

Ho molti dubbi su questo ali, dubbi su quale linea (5V, 3,3V, 12V) sia implementato il feedback. Da ognuna delle tre piazzole si diparte una pistina che conduce all'integrato di controllo.
Dimmi la sigla di questo integrato e quale delle tre piccole piste conduce (tramite altri componenti) al piedino n°1 dello stesso.
Poi vediamo, ma sono perplesso; non è detto che ti sappia dare una soluzione.
